QNAP TVS-h1688X

(Let op bij het vergelijken van nassen op tweakers. De gegevens van de h1688x zijn niet allemaal correct. Er zijn 16 bays bijvoorbeeld. En geen 12)

Als video producent was ik op zoek naar een oplossing om met meerdere computers dezelfde video-data te gebruiken. We wilden aan dezelfde edit projecten kunnen werken zonder dat alle video data over gezet moesten worden.
We hebben goede research gedaan. En verschillende merken zijn de revue gepasseerd. Natuurlijk de twee grote spelers op de markt: Synology en QNAP.
Nadat we veel reviews hebben bekeken op o.a. Nascompares hebben we video storage experts geraadpleegd.
De experts van Future Store Utrecht hebben ons geadviseerd om te kiezen voor QNAP. Volgens hen werkt dat allemaal net iets professioneler dan Synology. Zij hebben ons ook aangeraden om te kiezen voor Western Digital Ultrastar HC530 HDD’s.


Onze wensen waren:
- Centrale file en video storage voor meerdere edit stations met Premiere Pro
- Met hoge snelheid (10Gbe) voor het bewerken van meerdere 4k videostreams tegelijk
- Veel ruimte (nu 90TB beschikbaar!) om de komende jaren vooruit te kunnen
- De data moet veilig zijn.
Zo is onze keuze gevallen op de QNAP h1688x





Even de technische specs:
CPU: Intel® Xeon® W-1250 6-core 3,3 GHz-processor (burst tot 4,7 GHz)
CPU-architectuur: 64-bit x86
Systeemgeheugen: 32GB (2x16) uit te breiden tot maximaal 128BG met 4 x 32)
Schijf bays: 12 x 3,5-inch SATA 6 Gb/s, 3 Gb/s + 4 x 2,5-inch SATA 6Gb/s, 3 Gb/s
M.2 SSD sleuf: 2 x M.2 22110/2280 NVMe PCIe Gen3 x4 sleuven
2.5 Bigabit: 4 poorten
10 Gigabit: 2 poorten
USB: 2 x Type-C en 4 x Type-A
HDMI: Ja, 4k
Uitbreidbaar met o.a. 4 x Thunderbolt 3 of meer NVMe poorten.
Audio ingang en uitgang: ja. 3,5mm
Afmeting: 303,84 × 369,89 × 319,8 mm
Meer specifieke hardware informatie is te vinden op: https://www.qnap.com/nl-nl/product/tvs-h1688x/specs/hardware
Hoe hebben we de nas gevuld met schijven? En waarom?


De video storage experts van Future Store Utrecht hebben mij aangeraden om GEEN SSD’s of NVMe’s in te bouwen. Waarom? Bij video storage gaat het om veel opslagruimte en snelle data doorvoer.
Natuurlijk is SSD snel en NVMe supersnel. Maar de ruimte op deze schijven is relatief duur in vergelijking met HDD’s.
De optie om SSD's als cache geheugen in te zetten heeft bijna geen invloed bij grote bestanden.
Bij ander gebruik van de NAS bijvoorbeeld in virtuele omgevingen of bij het draaien van grote databases kan Cache op SSD of zelfs NVMe wel een mooie snelheidswinst opleveren.


Door meerdere HDD’s in Raid 5 of Raid 6 te gebruiken wordt de snelheid verhoogd. Wij kozen voor Raid6. Daarbij kunnen twee schijven uitvallen zonder verlies van de data. Bij Raid5 is dat 1 schijf. Bij het schrijven is Raid5 welliswaar sneller dan Raid6 maar bij lezen zijn Raid5 en Raid6 even snel. En bij video bewerking gaat het vooral om lezen van de files.
We kozen voor 10 Western Digital HDD’s. De HC530’s van 14 TB.

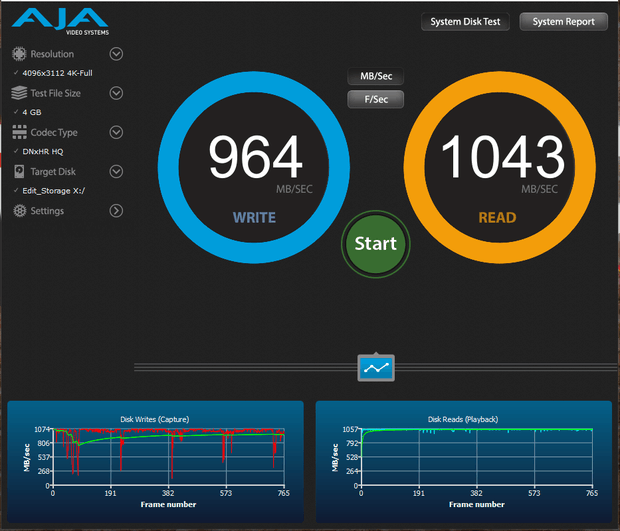

De snelheid die we met een lees/schrijftest hebben gehaald is: meer dan meer dan 1024 megabyte per seconde lezen en bijna 1000megabyte per seconde schrijven naar en van de NAS. Maar LET OP: dit is alleen met gewone HDD's in Raid 6 opstelling. De h1688x kan nog veel sneller door gebruik te maken van SSD's of NVMe. Maar voor ons gebruik is dit al heel erg fijn.
Ruim, ruim voldoende voor het video editen met meerdere sporen 4k. En maar liefst 4 a 5x zo snel als de interne Raid10 oplossing we eerder in ons video edit systeem gebruikten.



We hebben de h1688x laten instellen voor video-edit-gebruik door Future Store Utrecht. Zij hebben veel ervaring met dit soort dingen en maken met hun ervaring toch andere keuzes bij het instellen van de NAS voor video dan je in een kantooromgeving zou doen. Ze hebben de twee edit computers rechtstreeks aangesloten op de h1688x. Dus zonder hub. Ook de netwerkinstellingen hebben zij verzorgd plus de instellingen in Adobe Premiere Pro en After Effects. Je moet namelijk wel zeker weten dat de NAS gebruikt wordt over de 10Gbe verbinding en niet over de 1GBE verbinding.
(De nas is zelf met 1GBe verbonden met het internet. Dit is nodig om bestanden te kunnen delen met klanten en voor het updaten van de software op de NAS.)
De data storage pool die nu voor video storage gereserveerd is is 90TB. Dat is genoeg voor de komende jaren. In onze Windows PC’s hebben we verschillende drive letters aangemaakt die verwijzen naar de Storage op de NAS.

QNAP geeft op hun website aan dat deze nas erg geschikt is voor video editing met Premiere Pro doordat het gebruik maakt van het SMB protocol. En inderdaad… in de weken dat we er nu mee werken kan ik alleen maar zeggen: het werkt gewoon. En met een hele fijne snelheid.
Dat merk je bijvoorbeeld als je gaat spoelen in 4k footage of als je heel snel van clip naar clip naar clip gaat met de pijltjestoetsen. Dit kan ik nu sneller doen dan dat met de Raid10 schijven in de Windows PC. Ook bij 4k drone footage merk je dat je je de video sneller en soepeler kan afspelen.
De 4 SSD schijven zijn nu nog leeg. Als het in de toekomst nog eens echt snel moet dan kunnen we die bays nog vullen. Bijvoorbeeld om multi camera projecten met een zware codec te editen of iets dergelijks… Die ruimte zou je dan kunnen gebruiken voor het snelle video editen. Als een project dan klaar is dan kun je het verplaatsen naar de HDD’s.

Onze conclusie en ervaring:
Video editen met meerdere systemen, rechtstreeks vanaf de QNAP h1688x: het werkt super.
Aanrader! Wil je een stapje kleiner? Dan kun je ook kiezen voor zijn kleinere broertje, de h1288x.
