Icy Box IB-M2HS-701 Review

+2

MoietyMe
12 november 2020, laatste update op 19 november 2020, 3.018 views Product gekocht

Icy Box IB-M2HS-701

Prima koeler voor een tweede M.2 NVMe schijf. Makkelijke installatie met de bijgeleverde thermal pads. De installatie van de elastiekjes vragen wel wat concentratie.

Pluspunten

Redelijk goedkoop
Twee thermal pads bijgesloten
Past door de brievenbus

Minpunten

Erg duur bij Nederlandse webwinkels
Nut van de elastiekjes?

Eindoordeel

5 van 5 sterren (Uitstekend)

https://tweakers.net/i/kAeNUWf7btVyoe4e-6K_VMm87Jo=/620x/filters:strip_icc():strip_exif()/m/88456/1KDhBa2JLqwD4rZar71RfaNlQHlULUK8GEamFiwVoX92ufQYEL?f=620xauto

Voor de tweede NVMe drive in mijn systeem had ik een heatsink nodig. Op aanraden van een mede tweaker deze M.2 koeler van IcyBox besteld.

In de doos

https://tweakers.net/i/xWCoXNGkp3lZpoTdn3EjXOekqa8=/620x/filters:strip_icc():strip_exif()/m/88456/1KDhBaTlT30PxyM8EFI9MxLSZ0lU85He5zp0U1xzzLIsjShE2l?f=620xauto

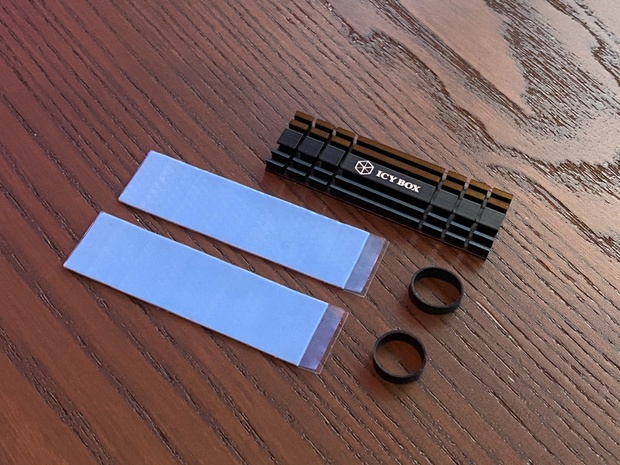

Dit zijn de onderdelen in de doos.

https://tweakers.net/i/h0JJYeo6z7PSy5COl2YrRUZXEcY=/620x/filters:strip_icc():strip_exif()/m/88456/1KDhBaq1T18gPA0vCnMIlbkHSUoeJrQaHLsjwtyFhEVncOXqDY?f=620xauto

Bijgeleverde installatie instructies.

https://tweakers.net/i/ktPuipe8xna-6AS9C8AFLfhA4Q8=/620x/filters:strip_icc():strip_exif()/m/88456/1KDhBaLOhIiQGjMMtnsMR73aYOOWa8DDaUfmb5Aa7cYUf01RH9?f=620xauto

Een erg gevaarlijk klinkende waarschuwing voor een stukje aluminium.

https://tweakers.net/i/IyZyDS3KjUZ6WshPtnOJv8yrP1Y=/620x/filters:strip_icc():strip_exif()/m/88456/1KDhBakzjUAdOvFNmZRpOugR8KzvgDX7Tn6qqLTpCyd0Vka0fK?f=620xauto

https://tweakers.net/i/7zUXJ0vAVtAbWBioXr0zKvp-1So=/620x/filters:strip_icc():strip_exif()/m/88456/1KDhBa3M8usDFsYXC4t85yQd6FhWfRYLLEgFgBUG8XSbzZusDD?f=620xauto

Mooie 2006 niveau emoji met een bedankje en een manier om contact met IcyBox op te nemen.

Installatie

Deze SSD en koeler combinatie wordt gebruikt in dit systeem: Spooky.

https://tweakers.net/i/Fc_gtJh00nC1T08aQ5qn8rMC0-Q=/620x/filters:strip_icc():strip_exif()/m/88456/1KDiLF183n07zZrZL5tEb8BtlA8R35916ra3UOB10McHo2b5xT?f=620xauto

We beginnen met het aanbrengen van de thermal pad op het koelblok.

https://tweakers.net/i/NBfFyGy7mARnGYoe1E3AVsSTmYc=/620x/filters:strip_icc():strip_exif()/m/88456/1KDiLF35cloPil7sqBRtFgPkING62OEVpvzupo3TgPYz8sYl7n?f=620xauto

Dit is de SSD waar we de koeler op aan gaan brengen, een WD SN750 van 1TB.

https://tweakers.net/i/V6CzxoR_VlqjYatPY8q8mhI1QmM=/620x/filters:strip_icc():strip_exif()/m/88456/1KDiLFsPTC6u2TVHKur5MFdf65kKWJaqEBUy65pocicrgYP0GJ?f=620xauto

Past perfect!

https://tweakers.net/i/_hMAPdqbjQVaFrS_By4Bgrn_ORo=/620x/filters:strip_icc():strip_exif()/m/88456/1KDiLF2LCAFxoNfz8sldUq5a9nCi0SDdKg56Ejv0o9RNi4oexy?f=620xauto

Klaar voor de laatste montage stap, de bandjes. Het was een beetje prutsen, maar met een paar handige tools ging het redelijk makkelijk. Al vraag ik mij af wat het nut is van de elastiekjes.

https://tweakers.net/i/t4o6hUsr6PvwOrXKHrbSfsB3VpI=/620x/filters:strip_icc():strip_exif()/m/88456/1KDiLF1HTQmHOYj4I5WgWFgIJ8PnCDerZ56bnTnCoefAv7ftsH?f=620xauto

Done

. Tijd om het in de kast te plaatsen.

Inbouwen

https://tweakers.net/i/KmAYUjvcpCTogiGGwbNhHEaK0kE=/620x/filters:strip_icc():strip_exif()/m/88456/1KDiXQ170V3P4vAYs4vqhEDcHeU2bTrryNNntE6VABeRDSbEjf?f=620xauto

Eerst maar eens die videokaart aan de kant.

https://tweakers.net/i/-tGKThpNhVBkXOvoCFiyqYUvs48=/620x/filters:strip_icc():strip_exif()/m/88456/1KDiXQ2gEYwSraCNRwtbLxVwdYkDvEtTyeqfsxIjEvIZWVAGRa?f=620xauto

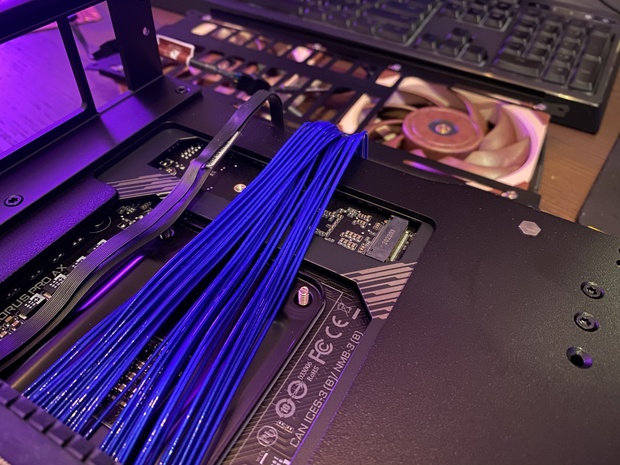

Mooi plekje achter het moederbord.

https://tweakers.net/i/7CZz0txBd6rX57k37fptwNc7Zko=/620x/filters:strip_icc():strip_exif()/m/88456/1KDiXQ2iVppVCG99d9qvqPdexlD7rg4wbJkoHd9U4sdwCThuZ6?f=620xauto

https://tweakers.net/i/0LiNKKs9u0lmzS9o5JUOGygluVw=/620x/filters:strip_icc():strip_exif()/m/88456/1KDiXQ1EzyvmuQZOQ8XfC3AhVoAOOENXILOSoCZDCuP449TBsz?f=620xauto

Tijd om er achter te komen of het allemaal low profile-y genoeg is

https://tweakers.net/i/S6qhwGq3pnqzYYku31YlTL3OmBE=/620x/filters:strip_icc():strip_exif()/m/88456/1KDiXQDg78fhjV9qtGSKvP13IedE3M849kXhD79tSjBwGw1kkJ?f=620xauto

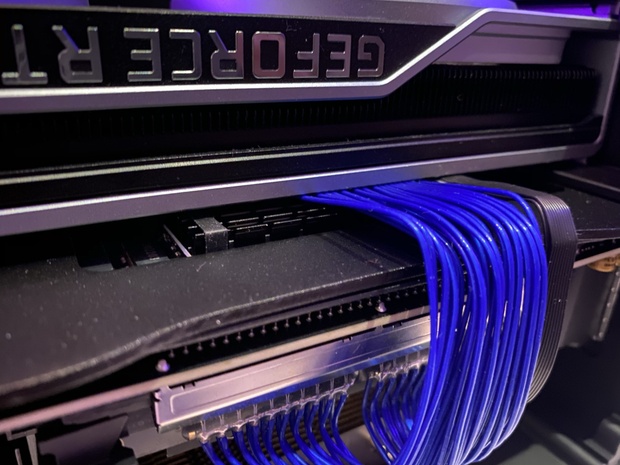

Tada!

Temps

Bij een omgevingstemperatuur van 22 ℃.

https://tweakers.net/i/3Ey304ZLKb8m2EMgRxoBO4zZ1UM=/620x/filters:strip_exif()/m/88456/1KDiXQ2CC4hpztE0ujD0dxCIA5LFSCYvTcreHW4Wky3jiwkff6?f=620xauto

Current | Minimum | Maximum
Dit zijn de temperaturen bij het verplaatsen van 90 GB aan bestanden van C: (een eerder geinstalleerde schijf) naar D: (deze schijf).

https://tweakers.net/i/LqInjpFA-3Kf6M4kxRLg3GpkpJc=/620x/filters:strip_exif()/m/88456/1KDiXQ3agCQTxj54s8ca6gaznY7eT3tQtFZuO5J1rLrvLhTst0?f=620xauto

Current | Minimum | Maximum
Dit zijn de temperaturen bij idle na een uptime van ongeveer drie uur.

Alle afbeeldingen

Beoordeel deze review: 0 +1 +2 +3

Heb jij ook een Icy Box IB-M2HS-701?

Deel je ervaringen en help andere tweakers!

Reacties (21)

simen 17 november 2020 09:46

Heb je de temperatuur ook bekeken voordat de heatsink erop ging?

Afgezien van de sticker zou dit toch niet veel helpen als de SSD achterop je moederbord zit? Je hebt daar tenslotte nauwelijks of geen airflow. Dus de SSD verhit iets langzamer, tot de heatsink evenveel warmte afgeeft via convectie als dat er bij komt.

jimh307 @simen • 22 november 2020 17:40

True, maar je mist een feit:

Kortstondige piekbelasting. Als je een kortstondige piek hebt dissipeerd de heatsink de kortstondige piek aan extra warmte. Dit kan er voor zorgen dat de BGA chips net wat langer meegaan. BGA balletjes willen wel eens gaan scheuren bij snelle veranderingen in de temperatuur. Aangezien de chips op de SSD maar een kleine massa hebben kunnen ze heel warm worden, ook al is het maar voor 5 seconden.

PS: een van dé redenen dat mijn GPU wel watergekoeld is en de CPU niet. Een GPU is vaak BGA en een CPU niet. Verder heeft mijn Samsung 970 evo van 1 TB geen heatsink, maar daar sta ik wel aan te twijfelen al heeft deze een goede luchtstroom. De kortstondige 100% belastingen doen het hem.

MoietyMe @simen • 17 november 2020 11:37

Heb je de temperatuur ook bekeken voordat de heatsink erop ging?

Helaas niet

. Het is nogal een werk om de kast uit en weer in elkaar te zetten. Dus dat hab ik voor het gemak even overgeslagen.

Afgezien van de sticker zou dit toch niet veel helpen als de SSD achterop je moederbord zit? Je hebt daar tenslotte nauwelijks of geen airflow. Dus de SSD verhit iets langzamer, tot de heatsink evenveel warmte afgeeft via convectie als dat er bij komt.

Op dit moment gebruik ik een sandwich layout case. Het moederbord zit tegen de ruggengraat van de kast aan. Boven het moederbord zit een fan die lucht uit de kast zuigt. Er zal dus wel iets van lucht over de SSD gaan. Misschien dat het niet zo goed werkt als in een meer open case, maar het zal beter werken dan zonder koeler.

Wat mij vooral opvalt is dat deze schijf aan de achterkant van het moederbord koeler blijft dan exact dezelfde schijf aan de voorkant. De schijf aan de voorkant wordt gekoeld met een koelblok van het moederbord; een Gigabyte Aorus B550I PRO AX.

joost00719 13 november 2020 13:32

Moet je de headsink over de sticker die op de chils zitten plaatsen, of moet je sticker die standaard op de ssd eraf halen?

MoietyMe @joost00719 • 13 november 2020 13:59

Volgens mij moet je de stickers er op laten. Dat is in ieder geval wat ik heb gedaan. Anders verlies je ook je garantie op de SSD

ThorinTheGreat @MoietyMe • 17 november 2020 09:16

Volgens mij is de warmte overdracht beter zonder stikker. Dit omdat de stikker niet van geleidend materiaal gemaakt is.

Maar verder wel een net opgezette revieuw

[Reactie gewijzigd door ThorinTheGreat op 23 juli 2024 23:47]

MoietyMe @ThorinTheGreat • 17 november 2020 11:03

Dat klinkt inderdaad logisch

. Misschien dat ik het wel zonder sticker test als mijn nieuwe GPU binnen komt. Dan moet de kast toch weer uit elkaar.

CH4OS @MoietyMe • 19 november 2020 13:23

Euh, in Nederland (en volgens mij in Europa) is het verboden om 'warranty void if sticker removed' te hanteren. Dus nee, recht op garantie verlies je er zeker niet op. Je hebt daarbij ook nog eens een overeenkomst met de winkel, niet met de fabrikant.

[Reactie gewijzigd door CH4OS op 23 juli 2024 23:47]

MoietyMe @CH4OS • 19 november 2020 14:06

Oh dat wist ik niet, bedankt! Dan is het misschien wel een idee om het ook zonder sticker te proberen.

sjappiepk @MoietyMe • 19 november 2020 15:32

Warranty void if sticker removed" geld inderdaad naar mijn weten in Nederland/Europa niet. Echter moet de fabrikant natuurlijk wel, waarschijnlijk aan de hand van het serienummer controleren wat de leeftijd is. Deze staat volgens mij alleen genoteerd op die sticker en niet op de fysieke hardware zelf.

Mopperman @sjappiepk • 22 november 2020 15:35

Sticker blijf altijd plakken - plak je m gewoon aan de andere kant

Daniel. @CH4OS • 22 november 2020 16:24

Dat klopt. Ik had het ook maar het is wel een gedoe geweest. Moest er een mailtje van de rechtsbijstand bij zetten want na 3 weken waren we er nog niet uit.

CH4OS @Daniel. • 22 november 2020 20:52

Waarschijnlijk heb je dan de fabrikant gecontacteerd en niet de winkelier? Meestal zijn webwinkels namelijk wel enigszins op de hoogte.

Daniel. @CH4OS • 22 november 2020 21:01

Juist de winkelier. Want zonder sticker kunnen zij hem weer niet aanbieden bij de leverancier.

[Reactie gewijzigd door Daniel. op 23 juli 2024 23:47]

CH4OS @Daniel. • 22 november 2020 21:01

Ah. Mja, soms is dan wat overtuiging nodig, helaas.

CH4OS @ThorinTheGreat • 19 november 2020 13:22

Geleidend materiaal zegt alleen of er stroom doorheen gaat. Dat is wat anders dan warmte.

Het brengt enkel wat overhead met zich mee, waardoor het wel minder warmte overneemt, omdat de oppervlakte kleiner is.

[Reactie gewijzigd door CH4OS op 23 juli 2024 23:47]

ThorinTheGreat @CH4OS • 19 november 2020 16:14

Geleiding is niet alleen van toepassing in stroom, maar ook in warmteleer

zie het als een isolator.

CH4OS 19 november 2020 13:18

Nut van de elastiekjes (

) lijkt me vooral om wanneer je het koelblokje plaatst op de adhesive, dat het dan mooi in het midden komt en en het blok niet zomaar verschuiven kan na het plaatsen op de adhesive, die niet gelijk pakt/droog is wellicht.

Lijkt me dat de installatie handleiding in elk geval aangeeft wanneer je het gebruiken moet en daarmee het nut bewijst.

Alleen wel jammer dat je geen temperatuur meting hebt gedaan voordat je het koelblok geplaatst hebt. Dan had je onomstotelijk kunnen aangeven of het überhaupt zinvol is geweest een dergelijk koelblok te installeren, ik denk zelf namelijk van niet.

[Reactie gewijzigd door CH4OS op 23 juli 2024 23:47]

redtails 22 november 2020 17:25

In mijn ervaring heeft een ssd wel een half uurtje schrijven/lezen nodig voordat de temperatuur op z'n max staat. Als je je NAND niet kapot wil schrijven kun je met h2testw een paar gb schrijven en dan het vinkje aanzetten bij oneindige verificatie, dan blijft h2testw voor langere tijd op 1-2gb/sec van je ssd lezen

Wat ik mis in je review is eigenlijk dan ook
- temp voor+na, bij intensieve test
- specificatie waar temp sensor zit (in controller of in NAND)

het nut van een heatsink op een ssd is namelijk een intensieve discussie.

Roelioso 27 november 2020 09:39

Ik heb naar aanleiding van deze mooie review ook de Icy Box IB-M2HS-701 aangeschaft

Al is het maar voor de looks

.

Met HWinF064 heb ik een "test" gedaan voor de montage van het koelblok, een na het monteren.
De montage is zoals hierboven aangegeven, erg simpel met bijna geen ruimte voor fouten.
Wel heb ik de sticker er voorzichtig afgehaald zodat de koelpad er direct mooi op plakt.

Ik heb als "test" de gratis versie van 3DMark gedraaid, daar vallen Time Spy, Fire Strike, Night Raid en Sky Diver onder. Ook na beide keren ruim een uur gamen (World of Tanks) zit er toch wel wat verschil in temperaturen.
Ik weet het , is misschien niet de beste test en uitgebreide manier

Maar goed, ik lees voor het koelblok een temp van:
Drive Temperature 37 C
Drive Temperature 2 35 C
Drive Temperature 5 56 C

Na het monteren:
Drive Temperature 35 C
Drive Temperature 2 34 C
Drive Temperature 5 46 C

Lijkt erop dat ik, als eenvoudige gebruiker

enige baat heb bij het blokje.

MoietyMe @Roelioso • 28 november 2020 01:00

Bedankt voor je toevoeging!
