TP-Link TL-WR1043ND-450Mbps Wireless N Gigabit Router (NL model)

-Update 07-01-2014: Sinds kort is er inmiddels een v2.x te koop. Deze versie is echter een volledig andere router, zowel intern als extern. De review is geschreven destijds voor een versie 1. Hier kan men de specificaties vergelijken.

-Update 09-06-2011: Afbeeldingen staan nu op Tweakers.net, nieuwe firmware sinds 06-05-2011. Voor het delen van ervaringen en vragen is er nu ook een topic: http://gathering.tweakers...ist_messages/1458045/last

-Update 10-05-2010: Firmware van 27-04-2010 ondersteunt (onder andere) nu ook WDS.

-Update 07-05-2010: Aansluiten van USB opslagapparaat.

-Update 20-04-2010: Maximum simultaneous connections, jumbo frames en stroomverbruik.

Inleiding

Eigenlijk was ik op zoek naar een Gigabit switch. Dit omdat op een access-point (Belkin Pre-N) dat maar 100Mbit poorten heeft, meerdere apparaten bedraad aangesloten waren die ook Gigabit ondersteunen. De prijzen van simpele unmanaged Gigabit switches bevielen mij echter niet zo. Zoveel bieden deze switches nou ook weer niet. Hierdoor ben ik op zoek gegaan naar alternatieven en vond al snel deze router, die ik als vervangend acces-point heb aangeschaft.

De groene doos en Easy Setup Assistant

In de doos vindt men een, grotendeels witte, TP-LINK TL-WR1043ND router. Drie zwarte R-SMA Omni-Directionale 3 dBi antennes, deze zijn ongeveer 15 cm lang. Verder is er ook nog een ~1,2 m grijze Cat-5 UTP kabel en een adapter (12 V / 1,5 A) met ~1,5 m snoer. Daarnaast nog twee purchasing guide met andere producten van TP-LINK, formulieren over de wireless wetgeving en twee Quick installation guides. Een mini CD is ook meegeleverd waarop de gebruikershandleidingen (ook van andere TP-LINK routers) staan en een Setup Wizard.
Als je deze mini installatie CD gebruikt dan wordt eerst uitgelegd hoe je de kabels moet verbinden alvorens je instellingen kunt invoeren. Instellingen als je WAN connectie type, wireless netwerk naam (SSID) en welk type wireless beveiliging met automatisch aangemaakte Key je wilt gebruiken. Deze Key kun je natuurlijk wijzigen (ook tijdens de Setup Wizard) mocht je er zelf een willen invoeren, echter is een automatisch aangemaakte wel handig voor mensen die misschien iets te simpele Keys maken. Als je klaar bent kun je kiezen of je de settings laat opslaan op de desktop, hierna controleert de Setup Assistant of de router goed is geconfigureerd.
Je hoeft natuurlijk niet de CD te gebruiken, het is zelfs aan te raden de router in te stellen door in te loggen met het standaard IP adres, username en password die je allemaal kunt vinden op de sticker aan de onderkant. Het is logischerwijs ook slim deze te wijzigen zodra dit mogelijk is (anders weet iedereen je username en password). Gebruikmakend van de grafische gebruikersinterface is niet alleen handiger en sneller, je krijgt zo ook een beter overzicht van alle mogelijke instellingen.

De TP-LINK TL-WR1043ND

De router ziet er naar mijn mening best goed uit (voor een router), toch zijn er wat opmerkelijke zaken die zonder veel moeite beter gemaakt hadden kunnen zijn. In het midden van de voorkant zit een zwart verheven plastic gedeelte waar ook de groene leds in zitten en informatie in het wit op staat. Hier loopt bijvoorbeeld de LAN poort nummering van 4 naar 1 en niet andersom, onhandig maar niet essentieel. Dit zwarte plastic gedeelte loopt door naar de onderkant van de router tot ongeveer een vijfde van de gehele onderkant. Verder vinden we rechts aan de voorkant een zwarte QSS (WPS) knop.
Deze knop valt op doordat hij in een groen vlak zit, wat naar mijn mening beter wit had kunnen blijven, helaas is dit volgens mij ook geen sticker. QSS staat overigens voor Quick Secure Setup en kun je gebruiken om een nieuw wireless apparaat aan het netwerk toe te voegen. Dit apparaat moet dan wel WPS ondersteunen, een WPS knop hebben en/of gebruik maken van de PIN code die je kunt genereren via de webinterface. De WPS vorm waarbij je gewoonweg verbinding krijgt door kortbij het access point in de buurt te zijn wordt niet ondersteund.



Op de bovenkant vinden we ook nog een rechthoekig verheven zilveren vlak waarop, wederom verheven, het logo staat. Het logo reflecteert bij bepaalde lichtinval en bestaat uit kleine zilveren balkjes. Op de afbeelding komt de gelige gloed door het reflecteren van warm licht.



Aan de onderkant vinden we vier rubberen pootjes en twee gaten die gebruikt kunnen worden om de router ergens aan te bevestigen. Op de sticker in het midden staat informatie als het standaard IP adres, username, password, MAC adres en PIN van de router. Ook staat er nog wat hardware informatie en het serie nummer op, mijn model is versie 1.4 volgens de sticker. (Log ik echter in op de router dan staat er dat de hardware versie v1.0 is.) Twee gedeeltes aan de onderkant zorgen verder voor ventilatie door middel van kleine spleten in het witte plastic. Meer ventilatie is er aan bijna de gehele zijkanten, dit is mogelijk door een rooster vormig zwart plastic dat doorloopt en dan de achterkant vormt waar de diverse aansluitingen zitten.



Op de achterkant bevinden zich: Vier gele 10/100/1000 Mbps LAN poorten, een blauwe 10/100/1000 Mbps WAN Poort en een USB 2.0 Poort. Hier voorzie je de router ook van stroom en zit de reset switch. De reset switch kun je niet per ongeluk indrukken want hij is erg klein, dit zou ook niet veel uit maken want je moet hem 5 seconden lang ingedrukt houden wil je de router resetten naar Factory Defaults. De reset switch reboot de router dus niet. Je kunt de router ook resetten naar Factory Defaults via de web interface een gewone reboot functie is hier ook aanwezig. De antennes bevestig je ook op de achterkant, het erop draaien van ze is niet lastig maar wordt wel nergens uitgelegd. Deze kunnen 360 graden draaien en het scharnierend deel van de antennes kan er voor zorgen dat ze een hoek van 90,135 en/of 180 graden maken ten opzichte van de router. Persoonlijk vind ik dat de QSS knop beter hier op de achterkant had kunnen zitten. Volgens de handleiding is er ook een TL-WR1043N deze heeft geen verwijderbare antennes (Waarschijnlijk staat de letter D in het typenummer voor Detachable antennas, ook bij andere modellen van TP-LINK).



We eindigen bij de voorkant, waar ik nog wat verder in wil gaan op de leds met hun vreemd uitziend groen licht. Het licht wat ze geven vormt kleine rechthoekjes, daar is op zich niks mis mee. Het probleem is wel dat je in het donker, tenzij je precies weet wat van links naar rechts alles is, je niet kunt zien wat nou een led betekent. Naast de aflopende nummering is er helaas ook geen variatie in kleur tussen de verschillende LAN poort verbindingssnelheden.

Hardware en Features

De router heeft voor deze prijs toch best wel veel te bieden. De volgende overige hardware wordt er gebruikt.
-Atheros System-on-Chip AR9001AP-3NG: 3x3 MIMO, Gigabit Ethernet LAN/WAN bestaande uit:
*Atheros AR9132 400MHz MIPS processor
*Atheros AR9103 Single-Band (2,4GHz) 802.11n wireless radio (802.11b/g compatible)
-Realtek RTL8366 Gigabit switch
-Hynix 32MiB RAM
-Flash-chip ST 25P64V6P, 8MiB flash geheugen



De router kan gebruik maken van de volgende wireless technieken: MIMO, CCA, SST, QSS en nu (27-04-2010) ook WDS.
-QSS is al besproken en is niks anders dan WPS.
-SST staat voor Signal-Sustain Technology en is ontwikkeld door Atheros om de betrouwbaarheid en dekking van 802.11n te verbeteren.
-CCA staat voor Clear Channel Assessment en moet er automatisch voor zorgen dat channel conflicten met andere wireless apparaten wordt vermeden. (Waarschijnlijk moet channel dan op AUTO staan.)
-Meerdere wireless beveiligings opties zijn ook aanwezig zoals: 64/128/152Bit WEP encryptie, WPA/WPA2 - TKIP/AES, WPA-PSK/WPA2-PSK - TKIP/AES, broadcast control, wireless MAC filtering.
-SPI Firewall, UPnP, Virtual Servers, DMZ Host, Port triggering, WMM(QoS).
-Access/Parental en Bandwith Control, Mail notification.
-System Loggin met dropdown menu met log categorieën en mail functie.
-IP en MAC binding, DHCP address reservation.
-USB network sharing.



En ik zal vast wel wat vergeten zijn, de functies die ik gebruik werken allemaal naar behoren. Na het wijzigen van bepaalde instelling geeft de router wel aan dat deze pas van kracht zijn nadat je hem hebt gereboot. Er verschijnt dan ook onder aan de betreffende pagina een link waar je op kunt klikken om te rebooten.

WAN-LAN doorvoersnelheid

Deze test en ook veel andere tests in deze review zijn gedaan zoals dit ook gebeurd op smallnetbuilder.com. Als je meer wilt weten over wireless en andere netwerk gerelateerde onderwerpen moet je hier zeker eens rondkijken!
Met een gemiddelde download snelheid van 139Mbps is deze router goed genoeg voor de meeste breedband abonnementen. De snelheid was grotendeels stabiel tijdens meerdere tests. Ter vergelijking ook een test van de NETGEAR WNDR3700 toegevoegd, hierbij moet je niet vergeten dat dit één van de snelste routers (en ook een van de duurdere) op het moment is. De gebruikte firmware versie tijdens deze en de volgende tests is overigens 3.9.17 Build 091118.

LAN-WAN doorvoersnelheid

Dit is een test van de upload snelheid van de router. Met een gemiddelde van 144Mbps LAN-WAN is dat meer dan voldoende voor de meeste mensen.

Simultane doorvoersnelheid

Deze afbeelding laat een test zien waar er zowel wordt geüpload als gedownload tegelijk. Uit verschillende vergelijkbare tests rolt een gemiddelde simultane snelheid van rond de 135Mbps. Bij ongelimiteerde verbindingen zoals op de afbeelding verloopt het balanceren niet geheel vlekkeloos. Echter bij een gelimiteerde uploadsnelheid van bijvoorbeeld 10Mbps verloopt de test stabieler.
De gemeten snelheid is meer dan toereikend voor de snelste breedband internet abonnementen in Nederland op dit moment. Wel zit je hier dan nagenoeg tegen het limiet van de router aan bij bijvoorbeeld Ziggo/UPC 130Mbps simultaan.

Maximum Simultaneous Connections

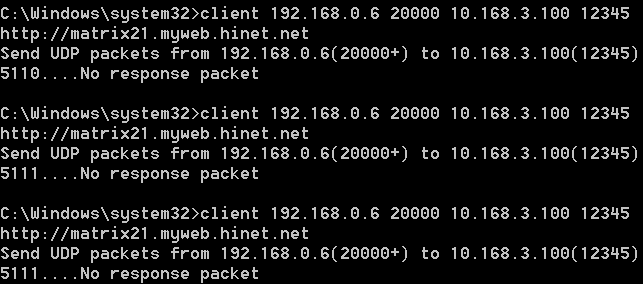

Met de mogelijkheid van meer dan 5000 simultane connecties zouden er geen problemen moeten zijn bij bijvoorbeeld peer-to-peer sharing zoals torrents. De WNDR3700 heb ik ook getest en deze kwam "maar" net nabij de 4000 simultane connecties.

LAN-LAN Performance

Helaas heb ik zelf niet de apparatuur om dit goed te kunnen testen, zoals je ziet op de afbeelding haal ik niet meer dan ~670Mbps. Dit komt vooral door de hardeschijf van de laptop. Maar op het OpenWrt forum heb ik een set afbeeldingen gevonden waar duidelijk is dat de router ook hier goed presteert, met mooie snelheden boven de 100MBps (~800Mbps).



Aan deze test kun je zien dat 9k jumbo frames ook worden ondersteund door de TL-WR1043ND. Eerst had ik aangenomen dat dit niet zonder alternatieve firmware mogelijk was maar klaarblijkelijk is dat niet het geval. Dit testen doe je niet door de router te pingen maar twee apparaten die jumbo frames ondersteunen elkander te laten pingen. De switch in de router laat dit pakketje dan geheel automatisch door of niet, in het geval van de TL-WR1043ND wel dus. (Lees ook de reacties hier onder)

Wireless bereik en performance

Bij mij in de buurt zijn er weinig of ver van mij verwijderde wireless access points. Behalve die van mijzelf maar deze heb ik uitgezet tijdens het testen van het wireless gedeelte. Het is van belang niet te vergeten dat de snelheid ergens met een drukker 2,4GHz frequentie gebruik (meer interferentie) en/of andere wireless adapter wel eens slechter kan uitvallen.
Bovendien is het bij gebruik van channel bonding (40MHz) in de 2,4GHz frequentieband bijna onmogelijk niet te overlappen met acces points op andere kanalen. Je gebruikt immers dan (bij 40MHz wide channels) twee van elkaar verwijderde kanalen, bijvoorbeeld kanaal 1 en 5.
Het bereik van de TP-LINK is goed tot zeer goed, ik heb nog geen plek in huis kunnen vinden waar ik geen signaal heb of zeer slecht. Ook in de achtertuin is de verbindingssnelheid nog goed te doen, weliswaar geen 300Mbps meer maar snel genoeg met zo'n 60-90Mbps. De router gebruikte WPA2-PSK/AES wireless beveiliging tijdens het testen, max Tx rate stond op 300Mbps.
Met Lan speed test 1.1 heb ik de wireless snelheid getest, ook heb ik gekeken of de snelheid anders was bij bijvoorbeeld een homegroup transfer of speedtest via internet, dit was echter niet het geval. De test werd gestart vanaf de Dell Studio XPS 16 laptop met Intel WiFi Link 5300AGN en er werd geschreven naar een desktop, met Samsung Spinpoint F1 1TB schijven in raid0, die aangesloten was via een LAN poort op 1Gbps. Writing is hierbij de upload snelheid en reading dan dus de download snelheid.

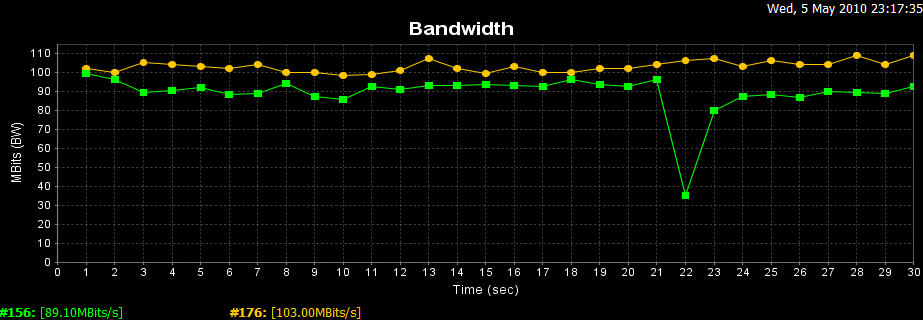

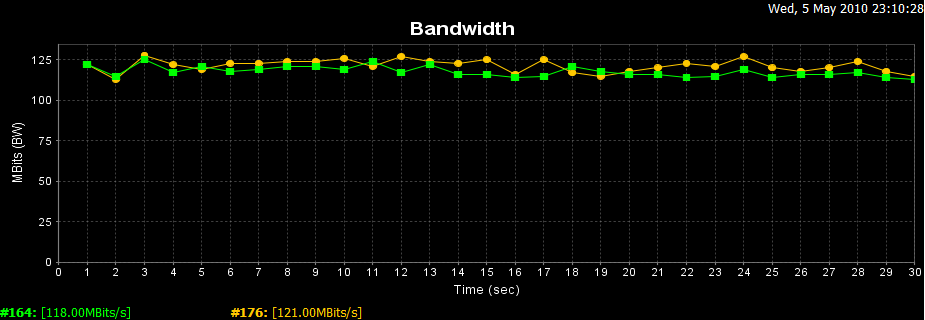

Eerst heb ik getest in dezelfde kamer als de TP-LINK op zo'n 3 meter afstand. Snelheden van 110Mbps+ worden dan gehaald en dat is erg snel. Ging ik verder weg (andere tests: ~5m 2 muren, ~9meter 2muren) of meer obstakels tussen zender en ontvanger dan daalde de snelheid weliswaar logischerwijs maar bleef nog steeds erg goed.

Zoals ik al eerder aangaf gaat een homegroup transfer ook lekker snel, dit is natuurlijk wel in dezelfde kamer als de router. De speedtest is ook gedaan in dezelfde kamer en net als de homegroup transfer op ongeveer 3 meter afstand.

USB performance en functionaliteit

Over de mogelijkheden bij de USB poort ben ik snel klaar, er is alleen de mogelijkheid tot delen van een USB schijf op het netwerk. In het begin had ik niet helemaal door hoe ik de schijf eenmaal moest benaderen als deze was aangesloten, ik zag hem immers ook niet als netwerk onderdeel verschijnen en dacht dat ik misschien wat verkeerd had gedaan. Blijkbaar moet je hem eerst als netwerk schijf mappen (of gaan naar \\IProuter\sharenaam maar dat lukte eerst dus niet) De meeste USB schijven en sticks die ik heb deden het gewoon, maar een WD5000BEVT in een Fantec DB-228US-1 externe USB behuizing wilde maar niet herkend worden. De tests zijn gedaan vanaf de desktop met 1Gbps verbinding.

Deze twee tests zijn van een NTFS geformateerde Seagate ST9500420ASG in een Sharkoon Rapid-Case, eerst via USB van de desktop daarna aangesloten op de USB poort van de router.

Ook een Heineken 2GB USB stick geformatteerd op FAT32 werd dodelijk getroffen.

Aansluiten van USB opslagapparaat

Aangezien meerdere mensen problemen hebben met het benaderen van een USB HDD/Stick zal ik hier een kleine gids plaatsen die wellicht kan helpen. Ik ga er van uit dat het USB apparaat ingestoken is en de TL-WR1043ND hem netjes heeft herkend.



Om te beginnen moet je eerst een account aanmaken onder het kopje Network Sharing - User Accounts, je kunt daar ook een Guest account (read only) aanmaken.



Vervolgens moet je een Share Name, in dit voorbeeld TEST, aanmaken door de sharing settings van de drive te editen onder Network Sharing- Sharing Service. Natuurlijk moet "Share this volume on the network" aangevinkt zijn!



Nadat je de Share Name hebt opgeslagen moet je de service starten, bij Service Status moet dan dus staan started, zoals op de afbeelding.



Je opent vervolgens windows explorer en klikt dan met de rechtermuisknop op Network en kiest dan voor Map network drive (Ik gebruik Windows 7 wellicht is dit iets anders bij andere besturingssystemen).



Er opent zicht dan een venster waar je de drive letter kunt kiezen waaraan je de drive zijn netwerk folder wilt mappen, ik kies hier de letter Z. Vervolgens moet je het adres en de sharename van de folder invullen zoals staat aangegeven (\\server\share), dit is bij mij 192.168.1.1 wat het IP-adres van de router is en de sharename die ik eerder heb aangemaakt is TEST. Je kunt ook nog kiezen voor reconnect at logon, als je dan op finish klikt gaat Windows proberen te verbinden. Als het goed is vraagt hij dan naar je username en password, dit moeten de usenerame en password zijn die je eerder hebt aangemaakt onder Network Sharing - User Accounts.



Als je dit hebt gedaan zou de folder nu als Z: te zien en te benaderen moeten zijn via windows explorer.



Een andere manier om de folder te mappen is via een administrator gerunde command prompt en met deze command:

NET USE DRIVELETTER: \\LAN IP ADRES ROUTER\ShareName /PERSISTENT:YES

Er moet dan natuurlijk wel een sharename en user account zijn aangemaakt via de webinterface van de router, ook moet de sharing service started zijn.

Stroomverbruik

Het stroomverbruik is gemeten met een CRESTA RCE1106 Wattmeter. Met deze meter heb ik nog een aantal kleine testjes gedaan met de volgende resultaten:

Tijdens booten van de router: 2-3 W
Idle met wireless uit: 2-3 W
Idle met wireless aan: 4 W
1x 1Gb verbonden: 4-5 W
2x 1Gb verbonden: 5 W
3x 1Gb verbonden: 6 W (Lange kabel > 10m)
4x 1Gb verbonden: 6-7 W (Lange kabel>10m)

De Wattmeter heeft ook 2 weken aaneengesloten ingestoken gezeten (was hem vergeten ), tijdens deze periode is mijn maximaal verbruik 10 W geweest. Ik zou echter niet weten wat ik op die dag dan aan het doen ben geweest. Want als ik hem stresstest met wireless streamen tegelijk met bestanden overzetten tussen de Gb apparaten dan komt hij maar zelden in de buurt van de 9 W.

Beheerbaarheid, betrouwbaarheid, stabiliteit en conclusie

De webinterface is erg rustig en overzichtelijk, de vele opties worden goed aan de rechterzijde uitgelegd. Instellingen zijn snel te vinden en gemakkelijk te wijzigen. Tot nu toe (ongeveer 3 weken) heb ik geen vastloper of zoiets dergelijks gehad, ik gebruik vaak torrents tegelijk met downloaden vanaf nieuwsgroepen en heb geen problemen ondervonden, terwijl ik dan ook nog gewoon wireless wat rond kijk op internet. Echt heet wordt hij niet, wel warm, maar die temperatuur stelt niets voor en je kunt hem dan ook gewoon aanraken. Kortom een goede wireless Gigabit router voor weining geld met genoeg functies, wireless bereik en snelheid.
