Anet A6 Prusa i3

Deze Anet A6 3D Printer besteld bij 123-3d.nl vorige week.



Om te beginnen : Het is een bouwpakket! Dus eigenlijk naar mijn mening enkel geschikt voor mensen die handig zijn met bouwpakketten / elektronica.

Waarschuwing : Als je besluit deze printer aan te schaffen, houdt er rekening mee dat je met 220 volt open aansluitingen werkt! Deze aansluitingen zijn niet/beperkt afgeschermd wat mogelijke risico's met zich mee brengt Hou hier goed rekening mee bij aanschaf en ga vooral zorgvuldig om met hoogspanning!

Afgelopen half jaar al eens om me heen zitten te kijken voor een 3D printer, en in China een 3D Printer halen zoals de Anet A6 hield me tegen omdat ik de printer dan direct wil (ja, beetje ongeduldig ) en omdat ik op zag tegen invoer/btw, maar bij 123-3d.nl hadden de printer voor iets meer geld dan in China, maar geen invoer/extra btw, en volgende dag geleverd!

Omdat ik (vind ik van mijzelf) handig ben, leek me dit echt een ideale combi : Zelf een 3D printer bouwen en 3D kunnen printen!

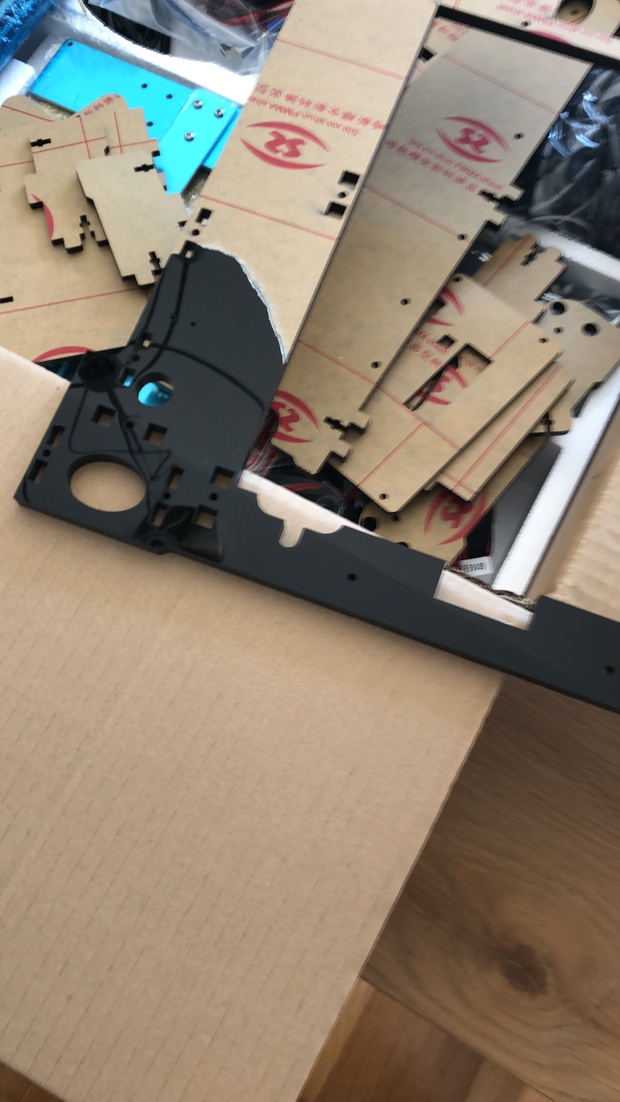

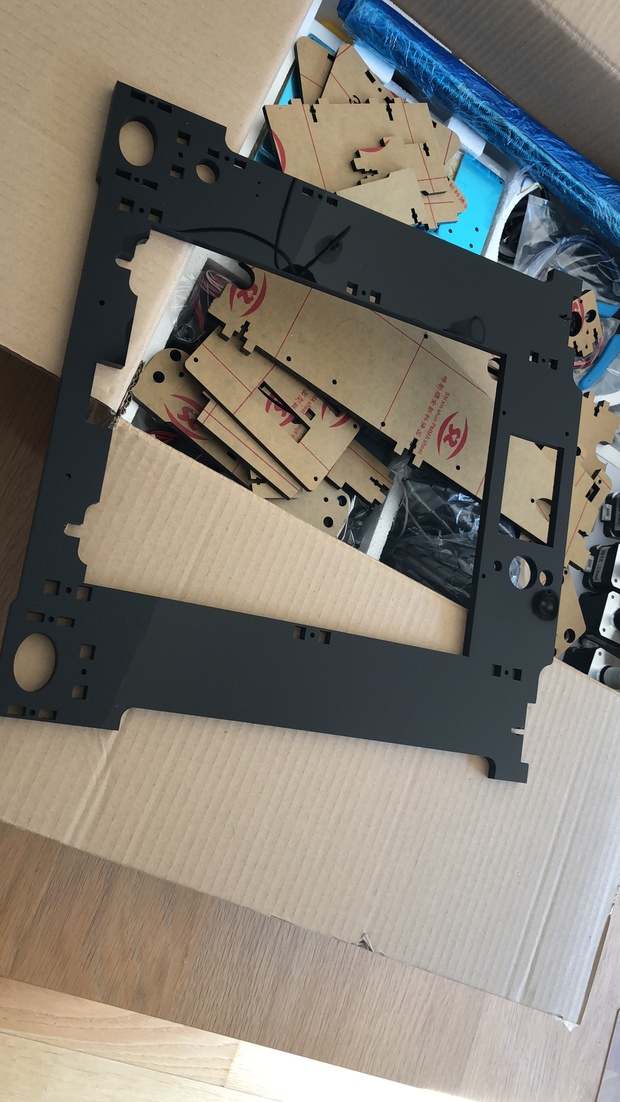

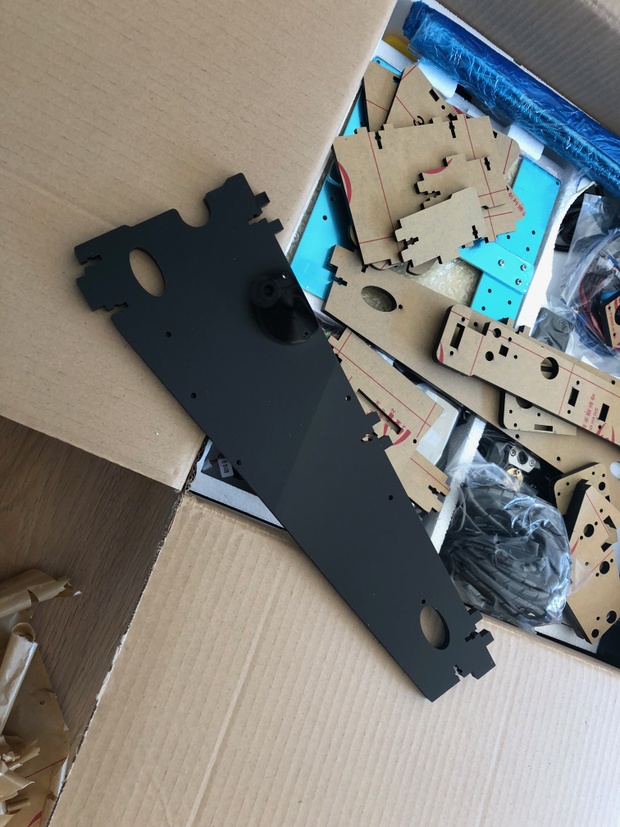

Hierbij het uitpakken van de doos:







Alle schroefjes zijn per zakje gesorteerd en benoemd:

Eigen keuze om het folie op de platen te laten of te verwijderen, ik heb alles verwijdert, dat is al een klusje op zich...:





Om te beginnen heb ik alle folie van alle onderdelen verwijdert:



Vervolgens heb ik de zijkanten:



Aan het hoofdframe gemaakt met als resultaat:



De "basis" van de printer.

Vervolgstap was de bovenkanten aan het frame bevestigen waar de geleiders inzitten van Y-assen:



Een van onze katten kwam even een kijkje nemen wat hier in elkaar werd gezet

Ik realiseer mij tijdens het schrijven dat deze review meer een Anet A6 DIY Guide begint te worden hoewel dat leuk is om te doen, gaat het er in de review natuurlijk ook om hoe het product functioneert.

Voor we verder gaan, nog wat plaatjes van de "build":











Nu zijn we op het punt aangekomen dat er toch even een tip gegeven moet worden (en gelijk een kritiekpunt van het product) en dat is de aansluiting van het heatbed:



Met een stekkerverbinding kan het heatbed met het mainboard verbonden worden. Echter, het heatbed wordt heet... dit kan ertoe leiden dat de stekker aansluiting smelt en de kabels met elkaar in verbinding komen en dat betekend kortsluiting! Dit schijnt al eens voorgekomen te zijn. Mijn motto: Beter voorkomen dan genezen! Dus gelijk de soldeerbout gepakt en de kabels aan het heatbed gesoldeerd. Dit is een minpunt omdat je niet verwacht van een product dat het risico's met zich meebrengt...

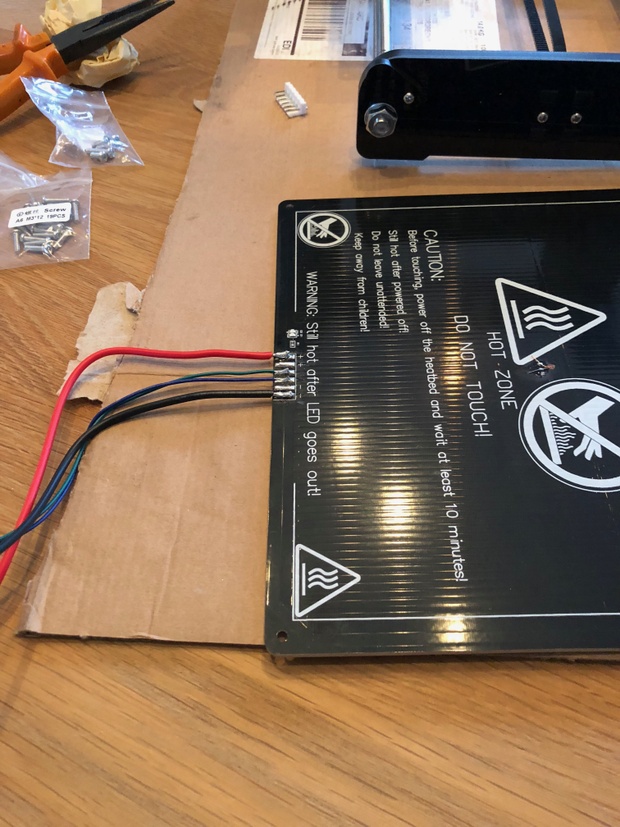

Dit is het resultaat na de soldering:



Hoewel ik dit punt noem als kritiek, wist ik van te voren waar ik aan begon. Ik heb mij goed ingelezen en ben mij bewust van de risico's en issues wat dit product met zich mee kan brengen. Daarom raadt ik ook met klem aan goed in te lezen alvorens over te gaan tot aanschaf! Desalniettemin blijf ik het een geweldige printer vinden

Daaropvolgend gelijk de volgende MOD : Een MOSFET, een MOSFET is een stukje elektronica die gestuurd kan worden met een lage / kleine stroom om vervolgens een grote stroom te kunnen sturen middels een separaat deel van de voeding.
Om een beeld te geven, het mainboard moet zelf het vermogen leveren om het heatbed van stroom te voorzien. Dit heeft nogal een impact op het mainboard. Door een MOSFET te gebruiken wordt het "vermogen" geoffload van het mainboard direct naar de voeding.
Een MOSFET kost maar een paar euro en zou ik direct meebestellen!



Mijn volgende MOD is een 2e MOSFET maar dan voor de extruder. Deze vraagt namelijk ook best wel wat vermogen van het mainboard. En aangezien een MOSFET toch niet heel duur is....better safe then sorry!

Over safety gesproken. De voeding! Standaard is de voeding die erbij geleverd wordt, prima, echter lees je overal dat het advies is om de voeding te upgraden naar een zwaarder type. Dit heb ik dan ook maar gelijk gedaan (ik geloof 3 tientjes) Een voeding is net als bij de PC wel de basis voor je product en daarop zou je gewoon niet moeten bezuinigen. Ik heb nu capaciteit over en hoef naar mijn idee mij daar geen zorgen meer over te maken.

Wat wel frustrerend was, is dat de schroefgaatjes van de nieuwe voeding niet overeenkomen met de gaatjes die in het frame zitten, m.a.w. je moet de boormachine pakken! Dit ging bij mij de eerste keer niet goed... beetje stom, maar een rolmaat gebruikt om de afstand van de schroefgaatjes te meten van de voeding en af te tekenen op de behuizing...je voelt hem al aankomen, na het boren kwamen de gaatjes niet overeen en paste het gewoon niet.
Er waren nog meer schroefgaatjes in de voeding dus ik had nog wel wat marge....Dit keer (en dat vind ik zelf best een goeie tip) een papiertje (A4) gepakt, en die netjes langs de randen van de voeding gelegd en met een pen gaatjes geprikt op de plek van de schroefgaatjes. Vervolgens het papiertje afgeknipt op de maat van de voeding, gepositioneerd op de behuizing, vastgeplakt en de gaatjes geboord : PERFECT!



Het resultaat van de geïnstalleerde voeding:





Netjes op z'n plek!

Na veel gesleutel, gepriegel en gedoe zit alles op z'n plek (kabels nog niet netjes verwerkt):



En met als eindresultaat:



Komen de vragen :

- Duurde het bouwen lang?
Het valt mee, ik zou echter wel een zondagmiddag+avond ervoor rekenen!

- Waren er lastige zaken onderweg?
Nou, op zich valt het mee, soms moet je goed kijken welk onderdeeltje waar precies moet.
Wat ik zelf lastig ervoer waren de volgende zaken:
- De gaatjes voor de voeding op de juiste plek boren (uiteindelijk gelukt met een a4tje!)
- De kabels netjes wegwerken, dat alleen al is een uitdaging op zich (maar wel goed te doen hoor....)
- De riemen voor de bewegende onderdelen plaatsen, dit vond ik nogal een werkje
Voor de rest viel het eigenlijk allemaal best mee, het is gewoon wel goed te doen (mits je zelf wel een beetje handig bent )

- Heb je achteraf twijfels / spijt van de aanschaf...anders gezegd : had je liever niet een kwalitatief betere printer direct willen aanschaffen?
Nee....tot nu toe niet i.i.g. Ik ben erg blij met de aanschaf, het bouwen zelf is (kleine moeilijkheden daargelaten) een feest op zich! Over de kwaliteit tot nu toe ben ik erg te spreken!

- Wat heeft de aanschaf van de printer gekost?
Totaal was ik kwijt:

• Anet A6 Printer : 199,50
• Voeding 220 Volt 30A Max : 30,-
• Externe Heatbet MOSFET : 14,50
• REAL Filament wit PLA 1KG : 24,50
• Eurochassis Deel met schakelaar en zekering houder : 5,50
• Filament Zwart Huismerk PLA 1KG (123-3D) : 19,50
• Heated Bed Glasplaat 20x20 : 15,50
• Heated Bed Klemmen Groot (set van 4) : 9,50
• 3D Lac hechtspary : 11,50
• Totaal : 330,-

Kanttekening, zaken als filament (net als inkt van de printer) moet je er gewoon bij kopen, zonder dat geen prints. Ik heb een rol wit van 1 kg voor 24,50 + 1kg zwart huismerk van 19,50 is samen al : 44,- euro. Glasplaat + Klemmen + 3D lac is optioneel (niet nodig,raadt ik wel zeer aan!) is 36,50 euro.

Dus enkel de printer zonder filament en glasplaat, klemmen & 3d lac met upgrades (die ik nodig vond), kom je op : 249,50 voor de Anet A6.

Als advies geef ik wel mee om direct zaken als glasplaat, 3d lac, filament,etc erbij aan te schaffen. Het leukste is natuurlijk om gelijk aan de slag te kunnen.
Met 1 rol filament kom je dus net iets boven de 300,- uit.

- Wat heb je dan al geprint en wat vind je van de kwaliteit?
De volgende items heb ik geprint:

Een "figuurtjes" wat op het bijgeleverde microsd kaartje stond:


Een "bakje" wat ook op het bijgeleverde microsd kaartje stond:


Een uiltje van internet gehaald:


Een houder voor de voeding en stekkerdeel,ook van internet gehaald:


Een extruder fanduct (dit om het geprinte direct te koelen):


Filament Spool houdertjes om het filamet netjes gecentreerd in de houder te houden:


Ik vind de kwalteit verassend goed! Zeker rekening houdend met dat ik de printer zo in elkaar heb geschroefd en nog niks aan optimalisatie heb gedaan. Het kan ongetwijfeld nog veel beter,ik wil bijvoorbeeld de volgende keer een blad onder de printer maken waarop de printer vastgeschroefd wordt zodat deze minder beweegt. Ik wil de riemen vernieuwen voor betere exemplaren. Ik wil "belt-tensioners" gaan plaatsen zodat je de riemen wat kan aanspannen. Zo zijn er nog veel meer "upgrades" welke bijdragen tot betere kwaliteit prints.

Het maken van een ontwerp wat je gaat printen is een heel ander verhaal en daar ga ik in deze review niet op in. Dit was puur de printer zelf en wat erbij komt kijken.
Een leuk extra optie bij de printer is een raspberry pi met octoprint. Standaard kun je de printer via USB op de computer aansluiten en gebruiken. Ook stand-alone middels een microsd kaartje, maar als je een raspberry pi hebt, kun je deze erop aansluiten met OctoPrint en daarmee zelfs draadloos de printer gebruiken! Leuke extra aanvulling is dat je dan ook een webcam op de raspberry kan aansluiten en remote het proces in de gaten kan houden (Dat heb ik intussen ook al )

Al met al een leuk (hobby) project en ik ga vooral de komende tijd nog wat upgrades printen en daarna kijken of ik zelf wat componenten kan ontwerpen en printen, want dat is uiteindelijk het doel!

Ik hoop met deze review iets meer info gegeven te hebben over een betaalbare (zelfbouw) 3D printer!, tot de volgende review
