Door , , 19 reacties
Bron: TecCentral

Bij het Duitse TecCentral is een artikel verschenen waarin verschillende VCore mods worden besproken. Door het solderen van een weerstandje op, of bij de voltage regulator chip kan deze voor de gek gehouden worden zodat deze een hoger voltage op de CPU zet. Ervaring met solderen is wel handig gezien de grote van de meeste soldeerpads en pinnetjes op het moederbord. De VCore mods die aan bod komen zijn voor de Epox 8KHA+, de Asus A7V266-E, de Abit KR7A en enkele andere moederborden van deze fabrikanten. Hieronder het resultaat van een voltage mod bij het Epox 8KHA+ moederbord:

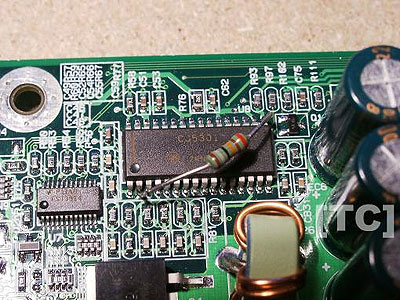

Voltage mod bij Epox 8KHA+

Met dank aan Goodiem4n voor de tip.

Lees meer over

Moderatie-faq Wijzig weergave

Reacties (19)

Die MOD voor ASUS KT266 kan nog hoger. Hier 2,14V met een weerstand tussen 27K<x<47K.

Enne het plaatje is verkeerd!!!!! Let op!!!! Het is het tweede "pootje" van rechtsonder (pin 17, GND)

Edit: typo :P
Uhm...
Die plaatjes zijn wel goed, hoor! Jij zegt hetzelfde als de tekst: pin 17 moet verbonden worden (met pin 2).

Dat hebben ze toch gedaan? Van de linkerkant het 2e pinnetje en van de rechterkant het 3e pinnetje. Dan is het toch wel goed? :?

Bij het tweede plaatje zie je dat ze de weerstand daar ook keurig hebben zitten. :)

edit: mike en ik bedoelen de A7V266-E. het plaatje bij dit artikel is kennelijk van de EPOX.
Welk plaatje bedoel je?

De Epox 8KHA/+ en Asus A7V266-E planken hebben verschillende chips (32 vs 28 pinnen), alhoewel je bij beide pin 2 en 17 van die chips moet verbinden. Pin 2 zit bij beide chips op dezelfde plek, pin 17 niet (je moet tellen vanaf het 'kuiltje' op de chip, tegen de klok in).

De plaatjes voor de 8KHA/+ en A7V266-E zien er dus verschillend uit...

edit: verduidelijkingen
Het valt mij op dat redelijk wat tweakers bang zijn om een soldeerbout ter hand te nemen. Is echt niet zo moeilijk hoor, maar neem wel het juiste model. Dus niet een soldeerpistool van 100W nemen, maar maximaal 30W. Laat je soldeerbout niet te lang op het IC'tje houden, maar gun het soldeer wel de tijd om netjes uit te vloeien. Koude lassen zijn te herkennen aan het doffe uiterlijk, een goede las glimt. Oefen eerst maar even met 2 weerstandjes aan elkaar zetten.

* 786562 plok
Kheb zelf een Weller van 25W, maar met een héél fijne punt, en ik moet eerlijk zeggen, 25W is te veel, 20W is eigenlijk echt wel het maximum als het voor op hardware bedoeld is (KT7 naar de eeuwige jachtvelden geholpen enzo... en ja, ik kan solderen :))
Heel belangrijk: Nooit de over-voltage protectie van de cpu om de tuin leiden!

Heb er vorige week nog een athlon 700 mee gesloopt. Het is leuk om het voltage te verhogen, hij deed ipv 900 mhz opeens 1000, 2.14 v. Alleen maar 5 minuten. Bij 2.20 volt ging hij dood :(
Mensen die niet durven te solderen moeten gewoon meteen een goed mobo kopen zoals

Abits TH7-II RAID

De FSB laat zich met SoftMenu III instellen in 1MHz increments en reikt vanaf 100MHz tot maar liefst 255MHz. Verder liet zich het CPU core Voltage instellen van 1,1V-2,2V: tot 1,9V in stapjes van 0,025V en vanaf 1,95V in stappen van 0,05V.

:) 2,2 vold is genoeg voor mijn P4 1,7 :)

BTW. ik heb een 18watt boutje en die werkt als een gek en is lekker heet maar op ICs koelt de tin zeersnel af zodat niks over verhit wordt :)
Tuurlijk je KT7 bijwerken! Die mod is echt simpel, heb zelden gesoldeerd en dit lukte in één keer :Z

Hehe wel zweethandjes natuurlijk }>

Denk wel aan goede koeling!! Daz heel belangrijk zeker bij deze Athlon mobo's.. Anders ploft je proccie gewoon bij 70 á 80 graden... :'(
Dat hebben ze toch gedaan? Van de linkerkant het 2e pinnetje en van de rechterkant het 3e pinnetje. Dan is het toch wel goed?
rechterkant moet het tweede pinnetje vanonder zijn.
Geloof me.
gezien de grote van de meeste soldeerpads en pinnetjes

moet toch echt zijn: gezien de grootte van de meste soldeerpads en pinnetjes. :)
mooi mooi, maar wanneer gaat er 'ns iemand een Vmod voor het geheugen uitvissen, m'n Corsair heeft meer dan 2.9V nodig :)
Dat zou ik inderdaad ook niet erg vinden
Wow dit is wel erg handig voor velen.
De echte tweaker wil dit wel op zijn bordje!!
Errug interessant!! :)
goed artikel kan ik dit eindelijk doen :*)
Iemand de Voltage mod van de Epox 8KHA+ al uitgevoerd

ik heb al een weerstandje gehaald :P
