PPGA naar FCPGA moederbord conversie

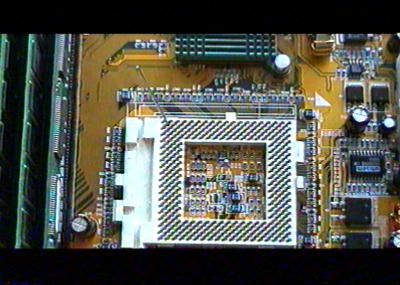

Voor de zeer handige Tweakers onder ons met een ouder socket370 moederbord hebben ze bij "Buy with Sense!" (whats in a name) een artikel geplaatst hoe je zo'n mamaplank geschikt kan maken voor FCPGA processoren. Een beetje handig zijn met een soldeerboutje is wel een vereiste. Na het doorverbinden van de AH4 (RESET#) en X4 (RESET2#) pinnen en het verwijderen van de AM2 pin in de socket zelf is de klus geklaard. Als voorbeeld is een Abit ZM6 genomen die ze dus bewerkt hebben.

So now we have the RESET signal active. What is left is pin AM2. On PPGA mainbords it is connected to the ground. In this condition the FCPGA processor wont boot. The solution is simple. We must disconnect it. Tom Pabst suggested removing the pin from the processor, but for me this was unacceptable option, because we wouldn`t be able to respect the guarranty, if something would happen to processor in the future. I thought - if we can`t remove the pin from the processor, we must do it from the socket.[break]En over de AM2 pin:[/break]THIS IS THE VERY DELICATE AND TIME CONSUMING OPERATION. I HAVE LOST ABOUT HALF OF AN HOUR TO REMOVE THE PIN FROM THE SOCKET. The pins are very small and you must be very carefull to don`t harm the others, because that would mean the mainboard`s failure. To remove the pin i have moved the needle from the right to the left until the pin would broke. This was the only way i can do it. At first i have tried to use also the soldering iron, but it wont work.

En nadeel is dat je de garantie op het mobo waarschijnlijk kwijt bent. Natuurlijk kan men dit ook uitvoeren met slotkets, maar ik denk dat het dan makkelijker is om eentje te kopen die al FCPGA compatible is.

Reacties (23)

[zakalwe]

Voor mensen die een dual bordje willen hebben met fcpga cellerons of p3s; MSI heeft een bordje met 2 x fcpga dus das vast leuk( heet iets van MSI 6321 of 694D pro).

Ik heb er eentje besteld, en ik vroeg me af of andere mensen er al ervaring mee hadden.

[waarom zit ik op een ander level? en hoe krijg ik dat weer goed?]

[Verwijderd]

Kijk als je met dit soort dingenbezig bent mag je jezelf terecht tweaker noemen

[Verwijderd]

Zijn daar niet gewoon converters voor te koop?
ik heb wel een paar tientjes over voor het niet hoeven solderen, lijkt me een linke bezigheid.

[Venator]

s370 ombouwen wordt al een tijdje gedaan, alleen niet echt handig als je processor multiplier hoger moet zijn dan dat het mobo je wilt geven....

[Tjark]

Venator: het is niet erg als je een multiplier van 9.5 nodig hebt en je mobo geeft maar bv max 8. Aangezien alle Intel CPU's multiplier locked zijn trekken de CPU's zich nergens iets van aan wat het mobo zegt. Al zet je 'm op 1x: de proc loopt toch op 9.5

[Raymond]

</div><div class=b4> s370 ombouwen wordt al een tijdje gedaan, alleen niet echt handig als je processor multiplier hoger moet zijn dan dat het mobo je wilt geven </div><div class=b1>

Dus andersom gerekend: als je dat truukje uithaalt, kan je zelf je multiplier bepalen??

Of is hier de wens weer eens de vader van de gedachte?

[CharString]

Er zijn inderdaad converters te koop.

Voor mensen met een BP6...
Voor zover ik weet is het nog niet gelukt om SMP support te behouden met FCPGA.

Er zijn wel een paar tweakers bezig hun eigen BIOS versie te schrijven hiervoor, alleen heb ik nog geen werkende versie gehoord. ABIT zelf heeft gezegd de handoek in de ring te hebben gegooid.

Voor meer info natuurlijk www.bp6.com

[Venator]

Tjark Verhoeven:

oeps, je hebt gelijk!
* 786562 VenatorMaar hoe zit het dan met de bussnelheid op een s370? kunnen de meeste mobo's (Abit bp6 bv) die op 133 stabiel draaien?

[CharString]

</div><div class=b4>is hier de wens weer eens de vader van de gedachte?</div><div class=b1>

Wat jij zegt, lampje!

(score: 2 grappig)

[Verwijderd]

Mmm... was hier niet een Powerleap (correct me if I'm wrong) FCPGA=>S370 converter voor uitgebracht? Die zorgde ervoor dat je je CuMine op je BP6'je kon draaien, maar dan werkt-ie natuurlijk ook op een ZM-6 (die ik toevallig zelf heb)

Ik betaal liever die f35 voor zo'n converter dan de 250-300 piek wanneer ik m'n mobo om zeep help. Niet dat dat zo snel gebeurt, maar toch

Venator: of een BP6 de 133FSB stabiel aankan, weet ik niet. Maar de ZM-6 kan het wel stabiel aan, mits je een videokaart hebt die 89mhz AGP aankan. Maar die discussie is al zovaak gevoert...
