Sapphire HD 6850 1GB GDDR5 PCIE review door mcsluis

Changelog
30-10-2010 1e versie
30-10-2010 OC benchmark op 900/1100 uitgevoerd
30-10-2010 Foto's bijgevoegd m.b.t. inbouw
02-11-2010 Typo's
10-11-2010 1e resultaten Crossfire
13-11-2010 Heaven demo / AVP Demo / Hawx 2 / Stalker COP Grafieken Vantage bijgevoegd
07-02-2011 3dMark 11 benchmarks bijgevoegd

Voorwoord
Nadat ik al jaren geniet van andermans reviews, wordt het tijd dat ik er ook één schrijf. Deze review is gericht op de Sapphire 6850.

Ik was in het bezit van een Sapphire 4890 crossfire opstelling. Echter ontbrak de Direct X 11 ondersteuning en waren de kaarten niet erg zuinig en stil. Genoeg redenen om over te stappen naar een andere combinatie. Nadat op vrijdag 22-10-2010 de AMD 6850 en AMD 6870 zijn gelanceerd en de prijzen bekend zijn geworden heb ik voor mijzelf en een vriend de Sapphire 6850 besteld. De prijs was 'maar' 150 euro per stuk bij Alternate. Ik heb er bewust voor gekozen om eerst een enkele kaart te bestellen om een goede indruk op te doen van de prestaties. Deze review was dan ook in de eerste instantie gericht op een single card opstelling.

Omdat de prijs prestatie verhouding erg gunstig is, heb ik een tweede kaart besteld. Dit keer van 4Launch.nl. Ook dit keer heb ik 2 kaarten besteld, één voor mij en één voor een vriend. Iets duurder dan de vorige bestelling, namelijk voor voor 166 euro per stuk. Het unboxen van de kaart is in de review verwerkt evenals de eerste Crossfire resultaten. vanaf dit punt zal de 1e kaart worden aangeduid als GPU1(Alternate) en de 2e kaart als GPU2(4Launch).

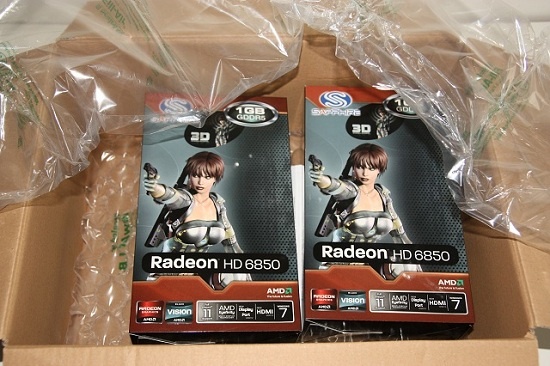

Unboxing GPU1 - Alternate

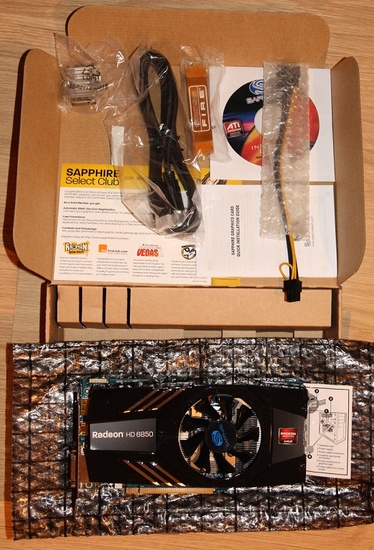

De inhoud van de doos zoals hierboven staat afgebeeld:

• 6850
• Molex > PEG verloop
• DVI > HDMI verloop
• Crossfire brug
• CD met driver
• Quick manual
• Promoflyer voor Sapphire Club

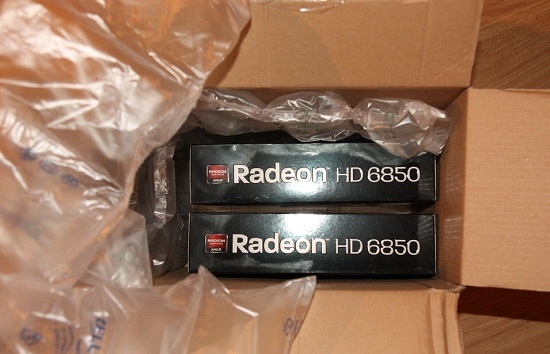

Unboxing GPU2 - 4Launch





De inhoud van de doos zoals hierboven staat afgebeeld:

• 6850
• HDMI kabel van 1.8 meter (Extra t.o.v. GPU1)
• Molex > PEG verloop
• DVI > HDMI verloop
• Crossfire brug
• CD met driver
• Quick manual
• Promoflyer voor Sapphire Club

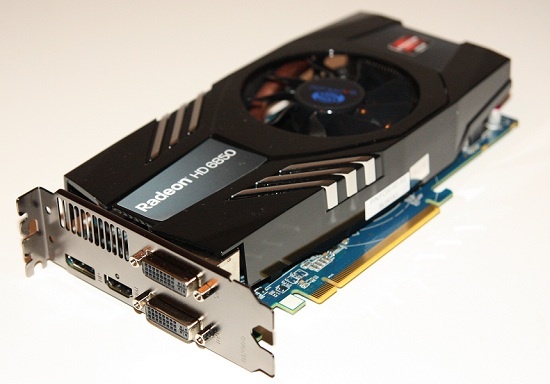

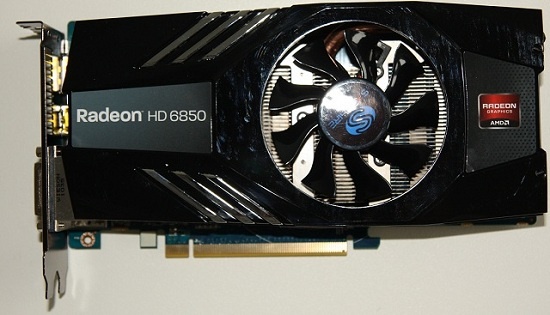

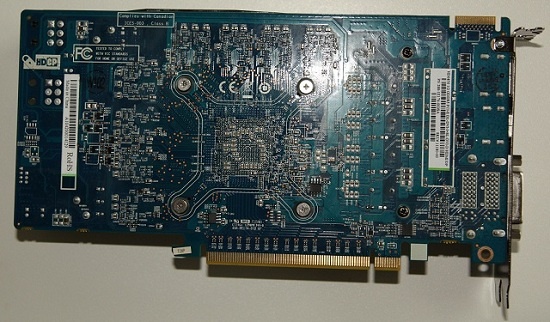

De kaart in detail:

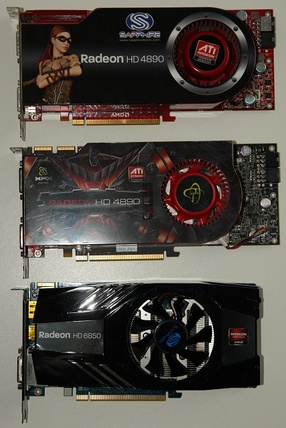

De kaart in vergelijking met de 4890:

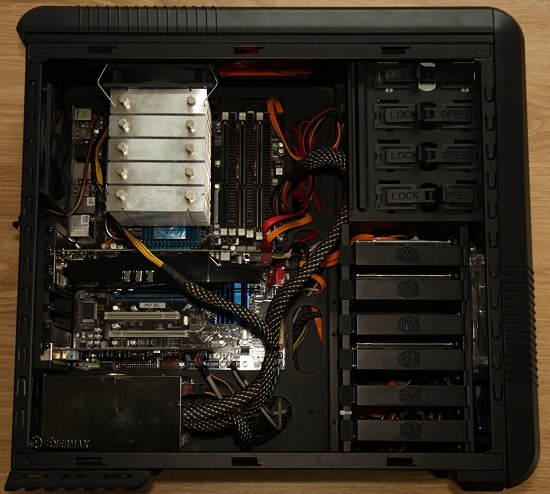

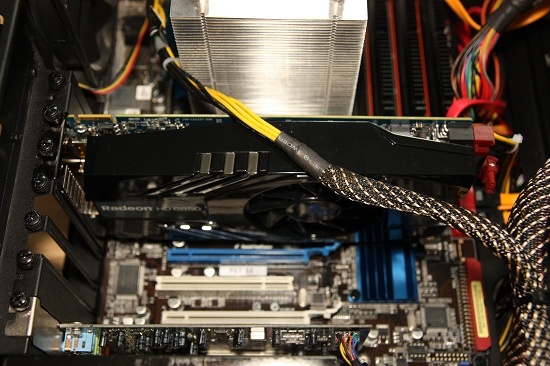

Inbouw
Ik heb de kaart ingebouwd in een CM 690 II Advanced Black. Dit is redelijk ruime kast. Door de relatieve korte kaart is inbouw zeer eenvoudig. er is voldoende ruimte om te manoeuvreren. De aansluiting van de kaart geschiedt door één 6 pin PEG stroomconnector. Mijn crossfire 4890 had in totaal 4 PEG connectoren nodig. De crossfiresetup kan met twee stroomkabels gevoed kan worden. Dat scheelt in mijn geval 2 kabels die ik kan loskoppelen van de voeding! en dat is weer goed voor de luchtstroom.

Singlecard:

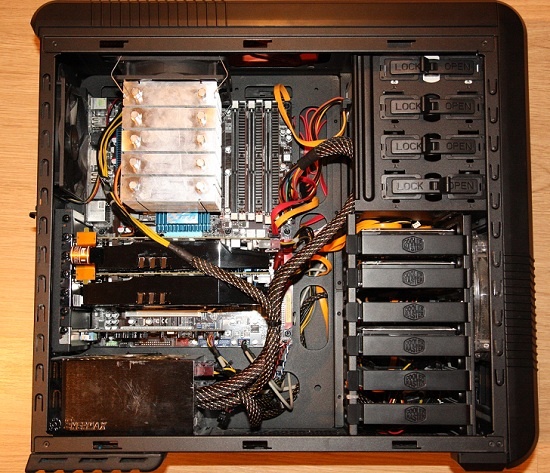

Crossfire:



Specificaties Saphire 6850

• 775 MHz Core Clock
• 40 nm Chip
• 960 Stream Processors
• 1GB DDR5 /4000 MHz
• 256 -bit

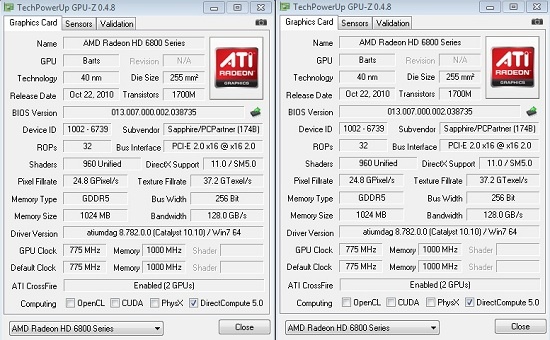

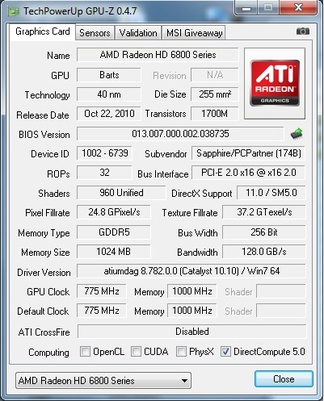

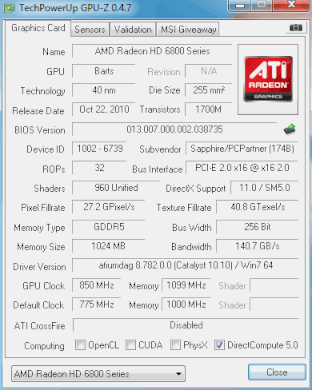

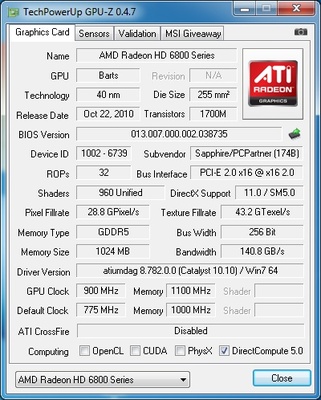

Onderstaande afbeelding toont GPU-Z met de info nadat de 2e 6850 is geinstalleerd. Links de resultaten van GPU1 & rechts de resulaten van GPU2.

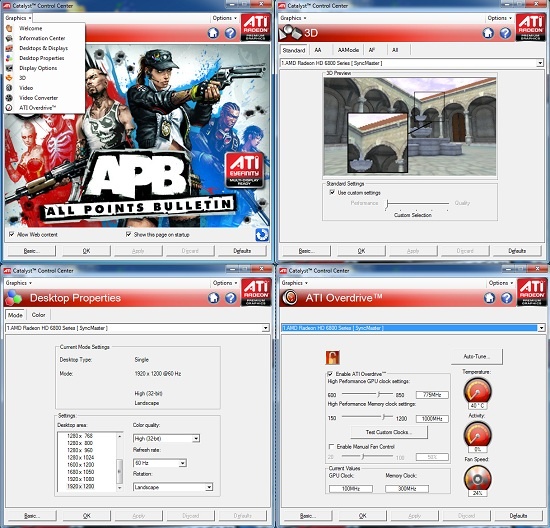

Drivers: Catalist Control Center
Ten tijde van de koop van deze kaart zijn de AMD catalyst 10.10 drivers uitgekomen. De benchmarks in deze review voor de 'single card' zijn dan ook gedraaid met deze drivers. Nadat ik de tweede kaart heb ontvangen heb ik de '10.10d Hotfix' drivers geïnstalleerd tezamen met de 'application profile' drivers ter ondersteuning van de crossfire setup.

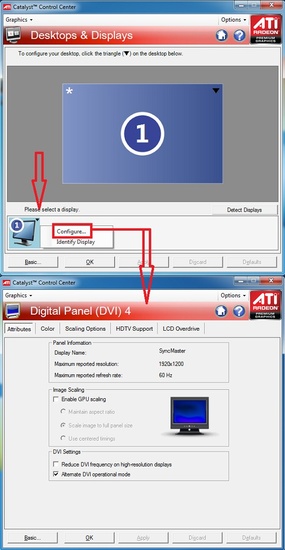

Als ervaren Catalyst gebruiker weet ik inmiddels alle instellingen en opties blindelings te vinden. Ik ben echter van mening dat diverse opties niet geheel op een logische plek zitten, of dat je erg goed moet zoeken. Als je bijvoorbeeld je scaling opties wilt instellen moet je maar net weten dat je in het menu graphics op een piepklein dropdown knopje moet drukken waamee je het beeldscherm kan configureren:



Tijdens het benchmarken van de crossfire setup heb ik de volgende zaken geconstateerd welke waarschijnlijk te relateren zijn aan de crossfire setup i.c.m. met nog niet goed ontwikkelde drivers:

• Prestaties van Furmark zijn in crossfire lager dan single card
• Prestaties in World of Warcraft vallen in crossfire lager uit dan single card.
• Wanneer je tijdens Bad Company 2 op 'Alt-Enter' drukt om naar het bureaublad terug te keren en vervolgens weer het spel opent, is er zeer veel last van framedrops.
• Overclocken van beide kaarten d.m.v. MSI afterburner kan enkel nadat er een registeraanpassing heeft plaatsgevonden. Anders resulteert overclocken in BSOD's.

Bovenstaande bevindingen wordt hertest na een officiële driver update.


Overclocking
Extra prestaties zonder extra geld neer te leggen, daar wil ik wel een klein beetje energie in steken.
Immers, het overclocken is met alle tools tegenwoordig doodeenvoudig. Om zeker te weten dat mijn CPU geen bottleneck vormt voor deze videokaart, heb ik deze overclocked naar 3.5 GHZ waarbij het geheugen op 1400 Mhz draait.

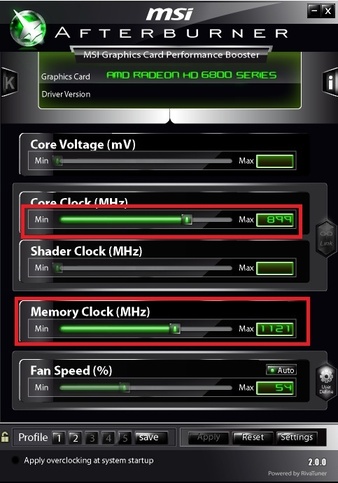

Als tool gebruik ik MSI-Afterburner, echter via de Catalyst Control Center is het overclocken ook mogelijk. Ik verhoog de core met stappen van 10 Mhz, en als dit stabiel is verhoog ik het geheugen met stappen van 10 Mhz. Na iedere verhoging draai ik een 3DMark Vantage Benchmark.

Tijdens het overclocken en het verhogen van de core snelheid, valt het direct op dat de core niet verder overclocked kan worden dan 850 mhz. Het lijkt erop dat de core 'gelocked' is op 850 mhz. Al snel heb ik de overclock stabiel op 850/1100. Volgens diverse reviews is hier meer uit te halen. echter om ervoor te zorgen dat je met MSI Afterburner verder kan overclocken moet je de volgende tweak toepassen in het afterburner .CFG bestand.

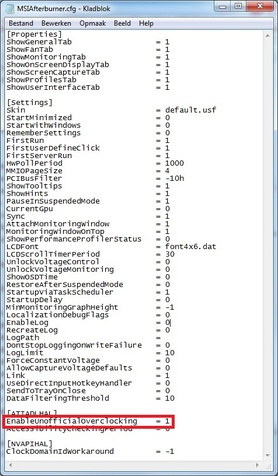

Toepassen van tweak: (Verander de 0 in de 1 (Not True/True))


Tweak toegepast:


Het overclocken van een crossfire setup m.b.v. Afterburner kan pas nadat de volgende registeraanpassing heeft plaatsgevonden, anders resulteert overclocken in BSOD's:

1) Start regedit uitvoeren
2) Zoek naar "EnableUlps"
3) Wijzig alle waarden 1 naar 0 (2 vermeldingen)
4) Herstart PC


Benchmark 3DMark Vantage

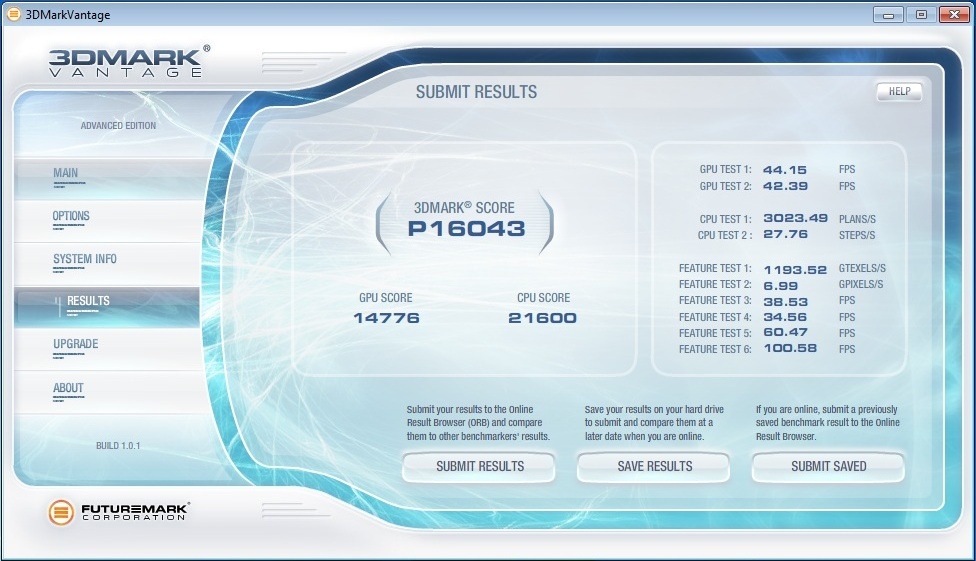

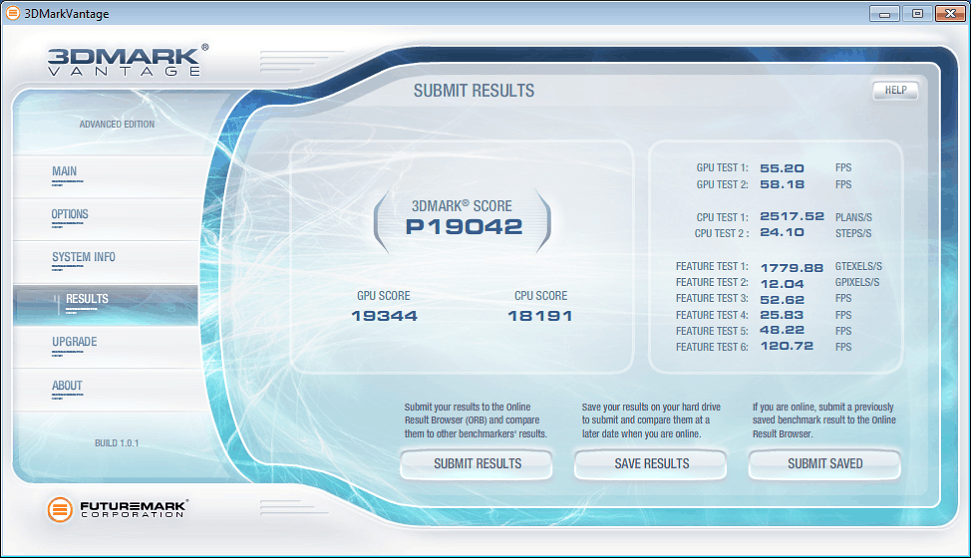

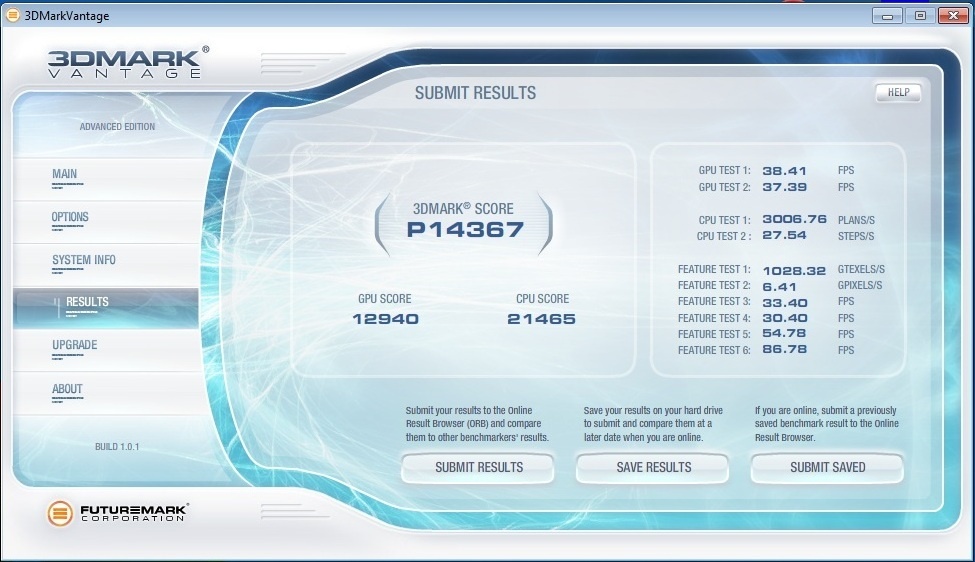

Hieronder zie je de resultaten van 3dMark Vantage @stock. Er is getest in de performancemodus
waarbij de CPU op 3.5Ghz is geclocked.

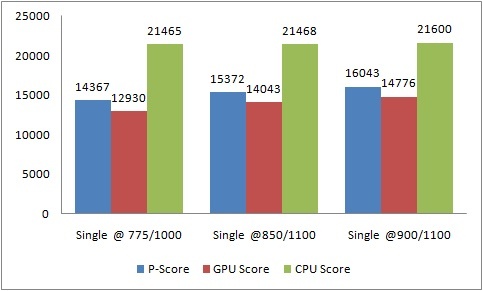

Single card (GPU1) - 3DMark Vantage Performance

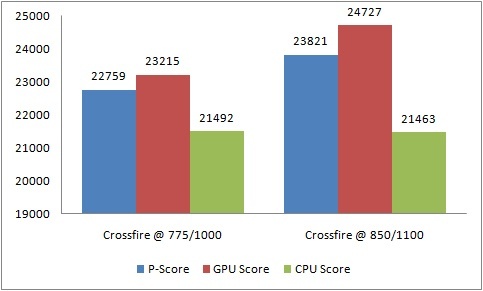

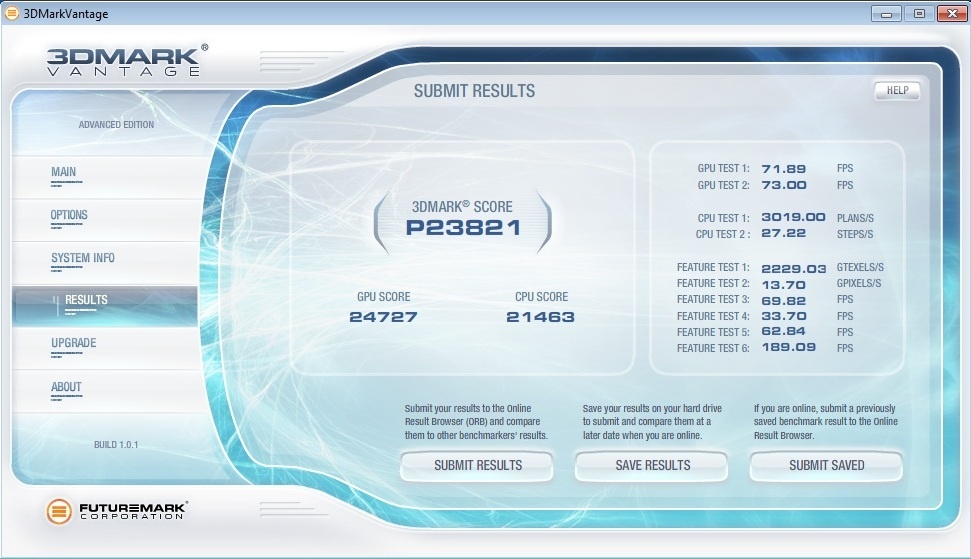

Crossfire - 3DMark Vantage Performance



Temperaturen
Hieronder zie je de temperaturen in verschillende staten van activiteit. Indien de GPU in 2D modus staat, clocked deze zichzelf automatisch terug. In de resultaten van de crossfire setup is heel duidelijk te zien dat er een behoorlijk verschil in in de temperaturen tussen beide kaarten onder dezelfde load. dit is te verklaren door het feit dat de kaarten dicht op elkaar zitten. De bovenste kaart (GPU1) heeft hier meer hinder van dan de onderste kaart (GPU2).

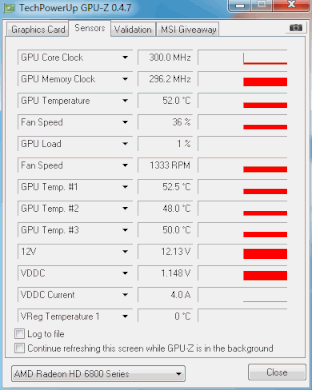

Single card (GPU1) - idle (Windows desktop)


Single card (GPU1) - 3DMark Vantage Performance @Stock

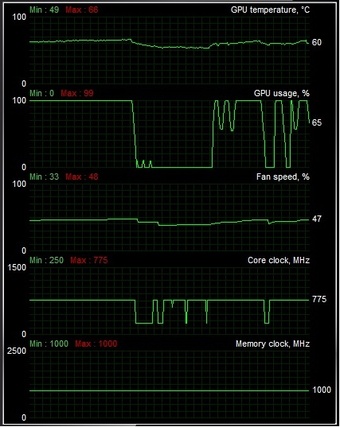

Dit screenshot van Afterburner is direct gemaakt nadat de performance run was afgerond:

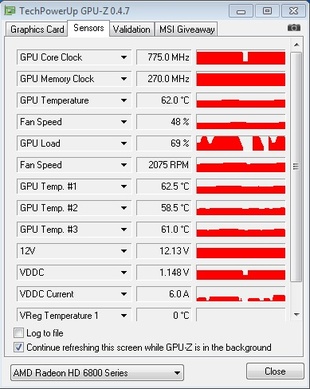

Dit screenshot van GPU-Z is direct gemaakt nadat de performance run was afgerond:


Single card (GPU1) - 3DMark Vantage Performance @overclock: 850/1100

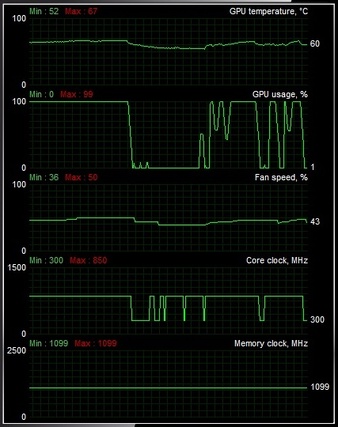

Dit screenshot van Afterburner is direct gemaakt nadat de performance run was afgerond:


Dit screenshot van GPU-Z is direct gemaakt nadat de performance run was afgerond:


Single card (GPU1) - 3DMark Vantage Performance @overclock: 900/1100

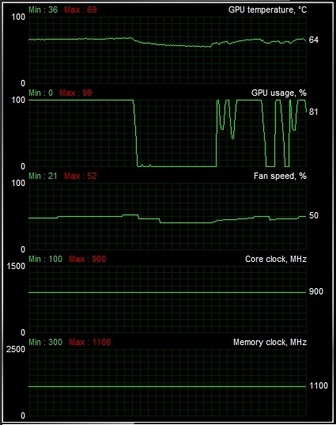

Dit screenshot van Afterburner is direct gemaakt nadat de performance run was afgerond:

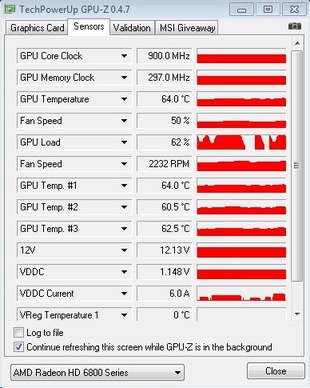

Dit screenshot van GPU-Z is direct gemaakt nadat de performance run was afgerond:


Crossfire - 3DMark Vantage Performance @Stock

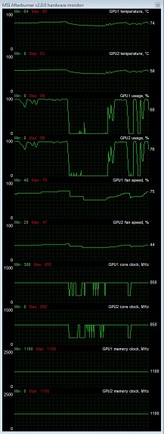

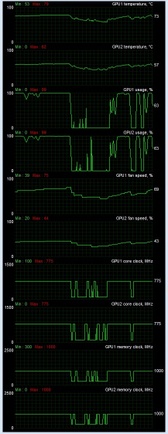

Dit screenshot van Afterburner is direct gemaakt nadat de performance run was afgerond:

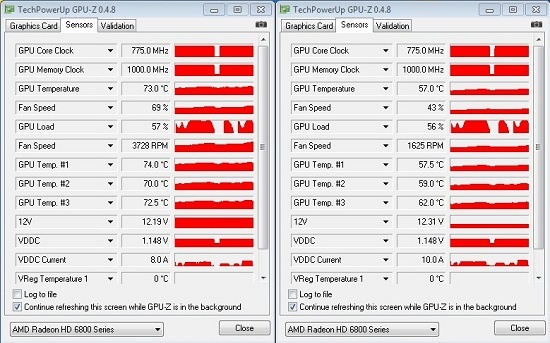

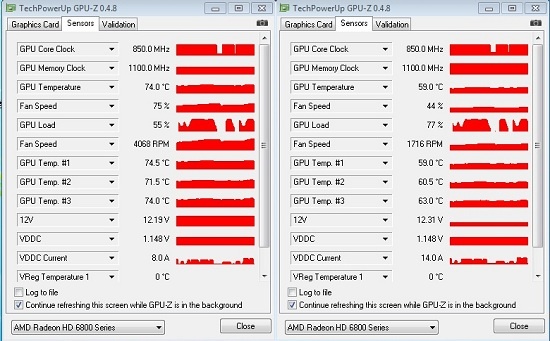

Dit screenshot van GPU-Z is direct gemaakt nadat de performance run was afgerond:


Crossfire - 3DMark Vantage Performance @850/1100

Dit screenshot van Afterburner is direct gemaakt nadat de performance run was afgerond:


Dit screenshot van GPU-Z is direct gemaakt nadat de performance run was afgerond:



Crossfire - 3DMark 11 Performance



Benchmark Furmark V1.8.2

Single card (GPU1) - Furmark @overclock: 850/1100

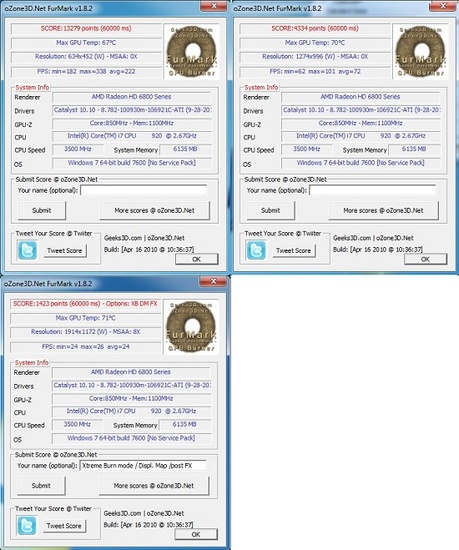

Onderstaande screenshot toont de resultaten van furmark.

• linksboven: 640 x 480
• Rechtsboven: 1280 x 1024
• Linksonder: 1920 x 1200 + 8xAA + Xtreme burn in mode + Post FX + Displacement mapping

Tijdens het benchmarken van de crossfire setup vallen de resulaten lager uit dan single card. Voordat ik een nieuwe run uitvoer wacht ik op een update van der drivers en van furmark.

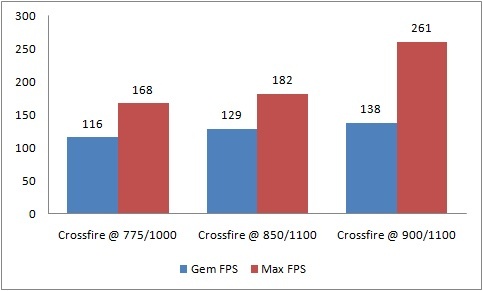

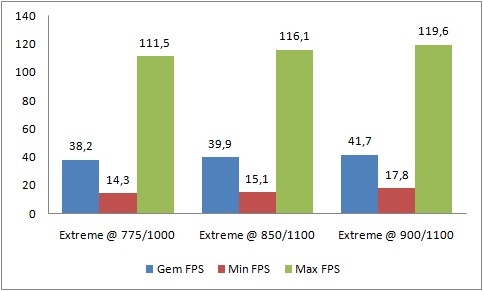

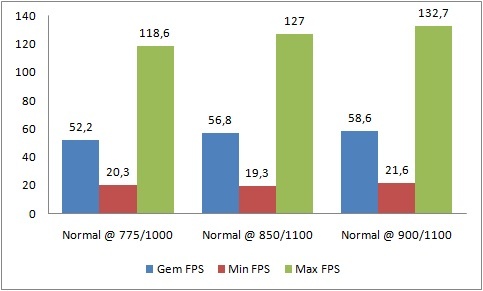

Benchmark Heaven DX11

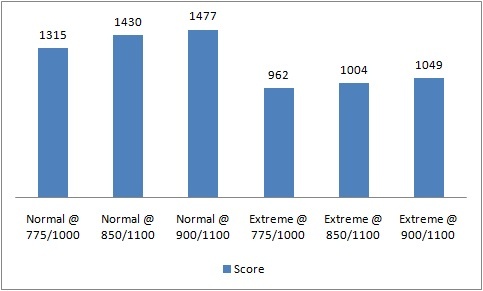

De volgende resultaten zijn afkomstig van de Unigine heaven DX11 Demo. Er is getest in een crossfire opstelling met tessellation op "normal" & "extreme". De overige settings zijn:

• 1900x1200
• DX11
• Stereo 3D disabled
• Shaders High
• Anisotropy 4x
• Anti-aliasing off
• Fullsceen

Er is getest op de volgende clock/memory settings:

• Stock: 775/1000
• 850/1100
• 900/1100

Benchmark Alien VS Predator V1.03

Er is getest op de volgende settings:

• Resolution: 1920 x 1200
• Texture Quality: 2
• Shadow Quality: 3
• Anisotropic Filtering: 16
• SSAO: ON
• Vertical Sync: OFF
• DX11 Tessellation: ON
• DX11 Advanced Shadows: ON
• DX11 MSAA Samples: 1

Ook hier is er getest op de volgende clock/memory settings:

• Stock: 775/1000
• 850/1100
• 900/1100

Benchmark Hawx 2 DX11

Er is getest op de volgende settings:

• 1900x1200
• 8x AA
• DX11
• V-sync off
• High + on
• Fullscreen

Benchmark Stalker - Call of Pripyat DX11

Er is getest op de volgende settings:

• Resolution: 1920 x 1200
• Render: Emhamced full dyn. Lightning DX11 /li]
• Preset: ultra
• MSAA: 4x
• DX11 Tessellation: ON

Ook hier is er getest op de volgende clock/memory settings:

• Stock: 775/1000
• 850/1100
• 900/1100

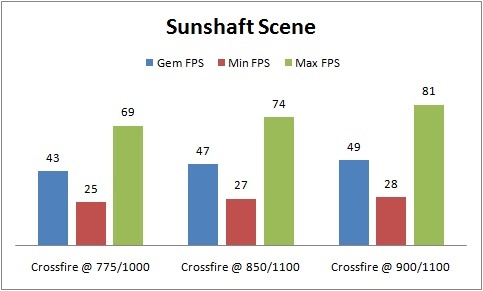

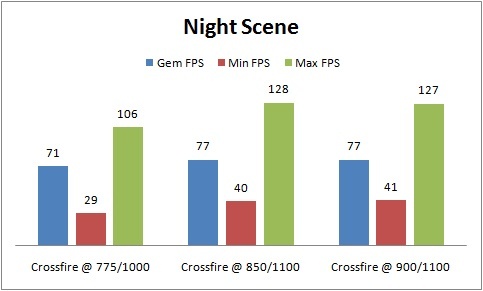

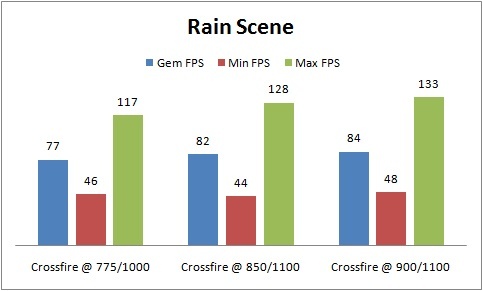

Van de viertal verschillende scene's uit de benchmark, zijn hier de resultaten weergegeven:







Geluid
Wegens het gebrek aan een DB meter zal ik op mijn oren af moeten gaan. Mijn kast is ten alle tijden gesloten en staat op 1 meter afstand, onder mijn bureau. Daar waar in mijn (zelfs single) 4890's continue hoorde blazen, en onder load zelfs veranderde in een straaljager, hoor ik de 6850 amper. Nu moet ik er wel eerlijk bij zeggen dat ik ik een behoorlijk slecht gehoor heb.

Zoals in de bovenstaande screenshots is te zien, komt de fan speed nooit boven de 50 % onder load.


Conclusie
Voor 316 euro is deze crossfire setup een zeer goede koop. Keurige prestaties bij een lage temperatuur. Ik vind dat de kaart ook zeer stil is, zeker in vergelijking met de vorige setup.

Tijdens het overclocken is te zien dat er met gemak 1100 extra punten per kaart uit Vantage kunnen worden geperst. Als ik de reviews van T-Net, HWI, Guru3d mag geloven valt er nog veel meer uit te halen dat de 900 core waarop ik de kaart heb overclocked.

Onder in deze review staat een externe link naar een review van de 6850 in Crossfire. hierin is te zien dat 2x een 6850 sneller is dan een 5970. Als je vervolgens de prijs van 2x een 6850 afzet tegen 1x 5970, dan is de keus snel gemaakt, zeker met het overclockpotentieel in het achterhoofd!!
