ASUS Striker II Formula

Wat is het
Een Asus moederbord met een Intel LGA775 socket op het ATX formaat met een nVidia 780i Sli chipset.


Reden van aanschaf
Omdat ik een beginnend overklokker ben maar wel van computers en hardware houd is een moederbord wat er mooi uit ziet, doet wat jij wilt, goed overklokt en stabiel is en ook nog eens van Asus is, dan kom je automatisch uit bij de duurdere moederborden. Asus is een bewuste keuze omdat ik eerder al twee Asus moederborden met een AM2 en iets later AM2+ socket had gehaden deze gewoon goed bevielen maar nu werd het tijd voor het echte werk.

Ook een mogelijkheid tot SLI moest nog open liggen omdat ik een 8800GT had en daar een tweede bij wilde halen. Na lang zoeken en sparen had ik mijn 'upgrade-setje' bij elkaar. Geheugen had ik nog, CPU-koeler ook nog en de harde schijven, kast etc. was ook geen probleem. De bestelde combo werd een Asus Striker II Formula met een Intel E2180, omdat ik gelezen had dat dit een goedkope processor was en redelijk leuke overklok resultaten kon opleveren.

Specificaties
Hieronder een tabel met de belangrijkste specificaties van het Striker II Formula moederbord.

Socket Intel LGA775 (45nm support C2D/C2Q/C2E/P E/P D/P 4) Chipset nVidia nForce 780i SLI Form Factor ATX (30,5 cm x 24,5 cm) Geheugensloten 4x DDR2-sloten (max. 8GB 1066/800/667MHz) Uitbreidingssloten 2x PCI-e 2.0 x16 (blauw) 1x PCI-e x16 (wit) 2x PCI-e x1 (zwart voor geluidskaart) 2x PCI 2.2 I/O-connectors 6x USB 2.0 1x PS/2 toetsenbord 1x IEEE 1394a (firewire) 2x 1Gbit LAN 2x S/PDIF (Optisch/Coax) Clear CMOS-knop Moederbord aansluitingen 1x IDE-aansluiting 6x SATA II (RAID 0, 1, 0+1, 5, JBOD) 1x Floppy-aansluiting 2x USB-headers voor 4x USB 2.0 1x IEEE 1394a (firewire) header 24 pins ATX stroom-connector 1x 4/8 pins 12V-aansluiting 8x Fan-aansluiting (1x CPU, 1x PWR, 3x chassis, 3x overig) 3x Temperatuursensor-aansluiting 1x S/PDIF-out aansluiting Overige 1x Aan/uit-knop op het moederbord 1x Reset-knop op het moederbord 1x LCD-poster aansluiting 1x Frontpanel headers

Verpakking & inhoud

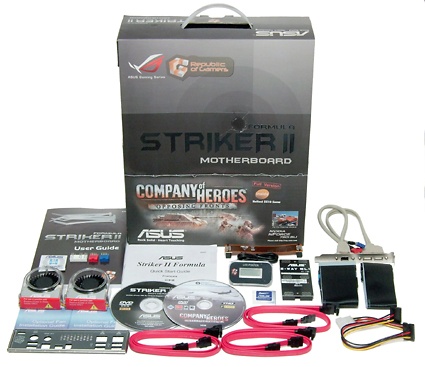

De moederborddoos is nogal groot, hij is bijna 10 centimeter dik en in deze doos treffen we dan ook 2 dunnere dozen aan. Onderop een zwarte met de goodies en bovenop een doorzichtige waar het moederbord in zit en daar vlak boven is de SupremeFX II geluidskaart neergelegd.


In de onderste doos van de Striker II Formula zit een heleboel spullen. Niet onlogisch aangezien je rond de 200 euro neerlegt voor deze plank.

• 1 Dvd met XP/Vista drivers | 3DMark06 installatie+licentie | backup BIOS

• 1 IDE-kabel

• 1 PCI bracket met 2x USB en 1x IEEE 1394a aansluitingen

• 1 LCD-poster

• 1 Dvd met Company of Heroes: Opposing Fronts

• 1 Floppy kabel

• 2 Extra fans voor voltageregulators/mosfets

• 1 Harde tri-SLI-bridge

• 6 SataII-kabels (2 met hoek-aansluiting)

• 1 Flexibele Asus SLI-bridge

• 1 SupremeFX II geluidskaart (PCI-e x1)

• 1 Molex -> 2x sata-power-kabel

De SupremeFX II kaart is een losse PCI-e x1 geluidskaart en werkt alleen in het bovenste zwarte PCI-e x1-slot op het moederbord, links van de heatsink en boven het eerste PCI-e 16x slot. Dit heeft Asus expres gedaan omdat overklokkers meestal toch de geluidschip op het moederbord niet gebruiken en zo dus weer extra ruimte voor extremere koeling geven en het weer een driver scheelt om te installeren.

Layout & functies

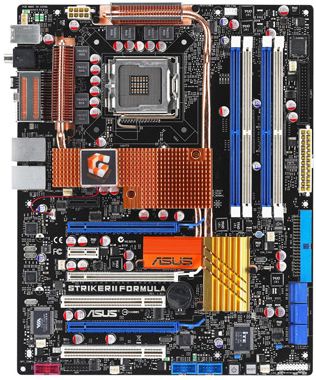

Op het moederbord treffen we een heleboel dingen aan. De 3 PCI-e sloten natuurlijk, de koperen koelconstructie met heatpipes die van de voltage regulators via de northbridge naar de southbridge loopt. De losse connectors voor USB en firewire vinden we links van de aan/uit en reset-knop terug. Natuurlijk ontbreken de 775-socket en de 4 DDR2 geheugensloten niet en de 6 sataII poorten treffen we rechtsonder op het moederbord aan onder de IDE-connector.

De koperen koelconstructie op het bord zit vast met pushpins en valt dus makkelijk te verwijderen om extremere koelblokken te kunnen monteren. Wat lastiger te verwijderen is de eenmaal aangesloten LCD-poster, een klein apparaatje met ee LCD-display waarop getoond wordt hoe ver je moederbord is in het opstartproces. Zo kan je makkelijk errors ontdekken en na een CMOS clear je BIOS induiken. Na het POST'en gaat de blauwe backlight uit en komt er de tijd op te staan.

BIOS
Het BIOS op een overklokkersmoederbord kan natuurlijk niet achterblijven met de hoeveelheid tweaks die een extreme overklokker wil kunnen toepassen en Asus geeft dan ook genoeg ruimte om van alles in te kunnen stellen. Zo is alles in kleine stapjes te regelen om een maximale overklok te behalen.

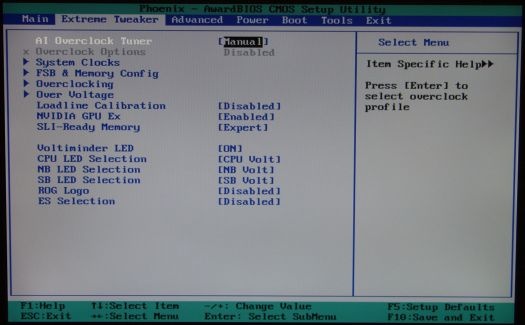

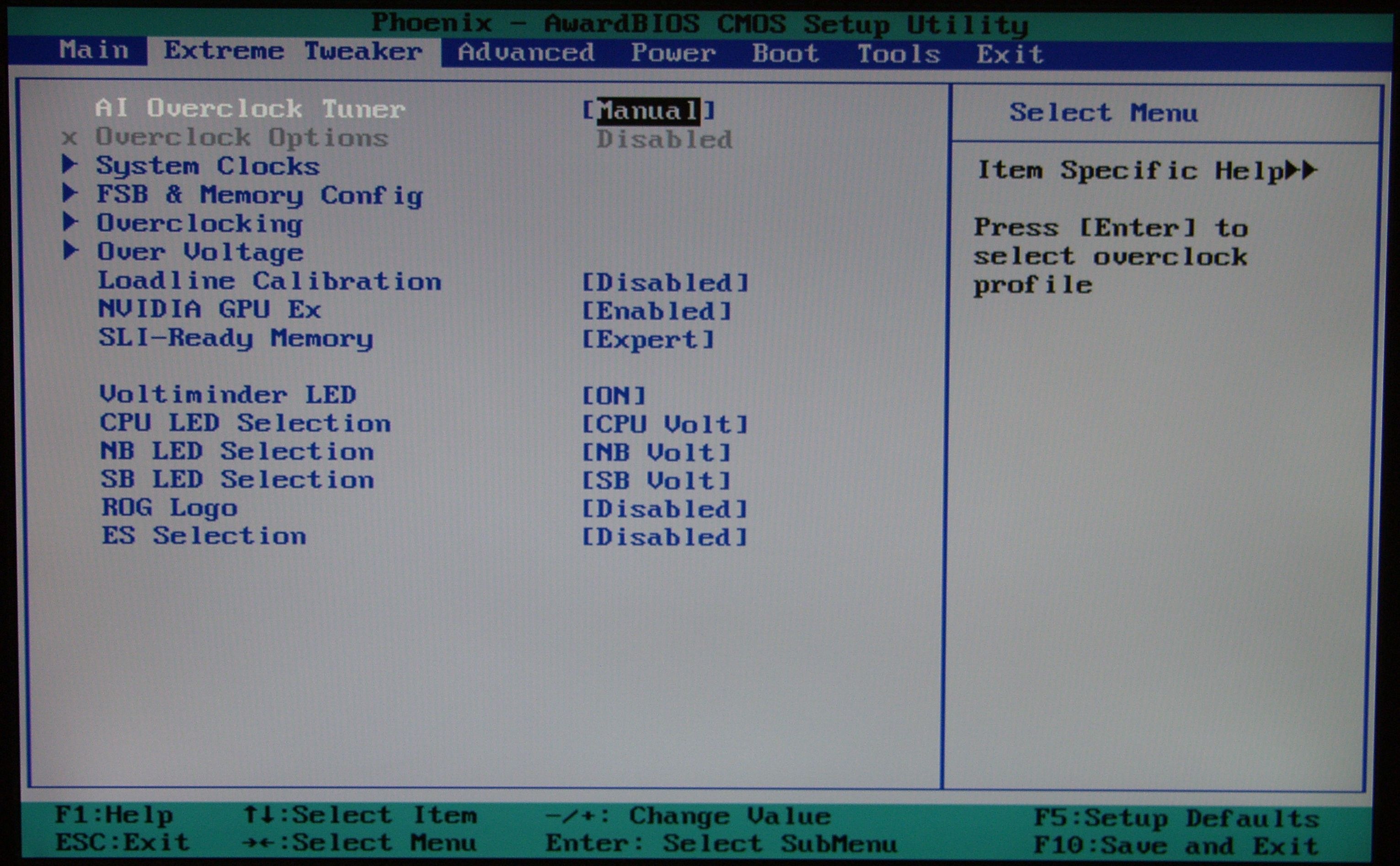

Alle overklok instellingen vind je terug in het tabblad: Extreme Tweaker. Hier is de FSB van 533 tot 3200MHz in stapjes van 1MHz aan te passen, dit is wel de quadpumped FSB en je zult deze door vier moeten delen en vermenigvuldigen met je multiplier om tot je uiteindelijke kloksnelheid te komen. De PCI-e clock is van 100 tot 200MHz in stapjes van 1MHz te veranderen en het CPU-voltage van 1,100V tot maar liefst 2,400V in de kleine stapjes van 0,00625V (6,25mV). Je northbridge voltage is van 1,20 tot 2,46V in stappen van 0,02V aan te passen. De southbridge van 1,50 tot 1,85V in stappen van 0,05V en als laatste je geheugen wat van 1,80 tot 3,4V in stappen van 0,02V aan te passen is.

Gebruikte hardware
De hardware die je hieronder in de tabel ziet is wat er op dit moment in gebruik is met de Striker II Formula, het geheugen is er vlak voor mijn tweede grafische kaart bijgekomen en zijn de nieuwste aanwinsten.

Onderdeel Merk + Type Moederbord Asus Striker II Formula (ATX) Processor Intel E2180 2,0GHz @ 3,2GHz (S775) Intel E8400 3,0GHz @ 3,6GHz (S775) Geheugen Corsair TWIN2X4096-6400C4DHX Corsair Dominator TWIN2X4096-8500C5D Voeding Zalman ZM500-HP Grafische kaarten Asus 8800GT 512MB PCI-E Gainward Bliss 8800GT 512MB PCI-E Koelblokken Thermalright Ultra-120 eXtreme 2x Thermalright HR-03 GT Harde schijven C: Western Digital Velociraptor WD1500HLFS (150GB) D: Maxtor DiamondMax 10 (250GB) E: Samsung Spinpoint F1 HD753LJ (750GB) F: Samsung Spinpoint F1 HD753LJ (750GB) G: Samsung Spinpoint S166 (160GB) Optische drives I: Asus DRW-1814BL J: Samsung SH-D162D Geluidskaart Creative X-Fi Extreme Gamer Ventilatoren (etc.) Zalman ZM-MFC1 Plus (5.25", Zwart) Scythe Ultra Kaze DFS123812L-2000 120mm 2x Yate Loon D14SL–12 140mm 2x Scythe Ultra Kaze DFS123812L-1000 120mm 3x Nexus Real Silent D12SL-12 BW 120mm

Benchmarkmethode
Ik heb om eerlijke benchmarkresultaten te krijgen die goed met elkaar vergeleken kunnen worden een paar eisen aan de variabelen gesteld. De variabelen zijn: de processor snelheid, de snelheid van de grafische kaart, SLI en natuurlijk het besturingssysteem.

Om dit laatste zo eerlijk mogelijk te houden heb ik een tweedehands Western Digital Raptor van 36GB overgenomen en daar een ongetweakte Windows installatie opgezet. De gebruikte Windows versies zijn: XP Professional SP3 32-bit en Vista Ultimate SP1 64-bit. Tijdens elke benchmark staat er maar 1 besturingssysteem op de harde schijf met de volgende drivers:
• Grafische kaart(en): nVidia GeForce 178.13 WHQL
• PhysX driver: nVidia PhysX System Software 8.09.04 WHQL
• Moederbord: nVidia nForce 15.23 WHQL
• Geluidskaart: Creative Sound Blaster X-Fi series Beta 2.18.0006

De volgende software werd gebruikt om mee te benchmarken:
• 3DMark06 Professional 1.1.0 + February '08 SystemInfo Hotfix
• Crysis Single Player Demo
• Crysis Benchmark Tool 1.05
• Super PI mod 1.5 XS
• DirectX Redist (August 2008)
• RivaTuner 2.11

Aan de Windows installaties is niets aangepast of fijngetuned, behalve het instellen op het klassieke thema, het wisselbestand naar 512MB verkleinen en in Vista de Sidebar en UAC uitschakelen.

Update: Ik ga nog bezig met nieuwe benchmarks, Crysis schrap ik en wordt vervangen door 3DMark Vantage in Vista en Windows 7. Ook meteen met de nieuwste drivers en een E2180 op een P5K-SE ter vergelijking bij de Super PI-scores.

Benchmarkresultaten (3DMark06)
De 3DMark06 benchmark is een veel gebruikte benchmark en dus onmisbaar in een moederbord-review. 3DMark06 wordt met elke run opnieuw opgestart om die factor uit te sluiten. Verder wordt hij gedraaid op de standaard instellingen: 1280*1024 en is alleen de processorsnelheid en de snelheid van de grafische kaart een variabele, de mogelijkheid tot SLI is de derde variabele. Omdat de 178.13 driver PhysX ondersteuning heeft en niet iedereen SLI draait, heb ik in de PhysX driver ingesteld dat de physics op de kaart berekend moeten worden waar het scherm op aangesloten zit. Dit in plaats van op de tweede kaart als je geen SLI draait en de tweede kaart het werk zou kunnen laten doen. Hieronder de tabellen met de scores.

Mocht je niet zo'n fan zijn van tabellen, dan hieronder een grafische weergave van de score's in XP.

3DMark06 | 1280*1024 0x AA/0x AF | Windows XP Professional SP3 32-bit SLI OC 3,2GHz 13715 SLI - 3,2GHz 13492 Single OC 3,2GHz 12518 Single - 3,2GHz 11710 SLI OC 2,0GHz 9019 SLI - 2,0GHz 8980 Single OC 2,0GHz 8726 Single - 2,0GHz 8543 7600GS OC 3,2GHz 3015 7600GS - 2,0GHz 1813

Benchmarkresultaten (Crysis SP Demo)
Crysis is een goede benchmark om de SLI mogelijkheid van je systeem te testen en natuurlijk om te kijken wat voor impact het besturingssysteem of de processorsnelheid heeft op je scores en framerate.

Benchmarkresultaten (Super PI mod 1.5 XS)
Natuurlijk kan in een moederbordreview geen Super PI score ontbreken. De E2180 is overgeklokt en ter vergelijking heb Super Pi ook op mijn EEE PC 900 gedraaid.

Super PI mod 1.5 XS Processor Snelheid Tijd (in seconden) EEE PC 900 900MHz 114,781s Intel E2180 2,0GHz 29,250s Intel E2180 3,2GHz 19,469s Intel E8400 3,6GHz 13,344s

Sensoren

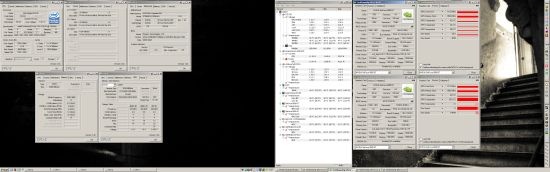

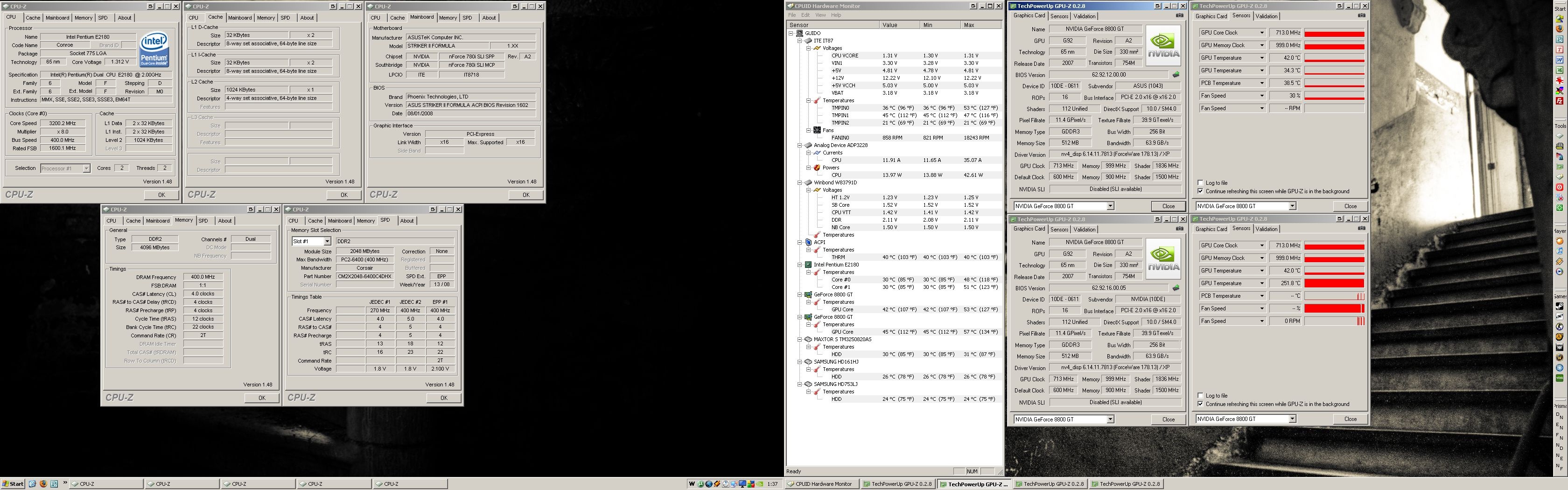

De sensoren op het moederbord worden keurig allemaal uitgelezen, alleen hebben 5 van de 8 fan-aansluitingen geen rpm-uitlezing. Alle voltages, temperaturen en zelfs het verbruik van de processor worden in HWMonitor allemaal uitgelezen. Ook CPU-Z en GPU-Z lezen keurig alles uit.


Stroomverbruik
Het stroomverbruik van een computer hangt deels af van de efficiëntie van de gebruikte voeding, maar vooral van de gebruikte componenten. Vandaar dat het stroomverbruik in verschillende situaties gemeten is met verschillende snelheden, maar wel met dezelfde belasting. De belasting bestond uit: Orthos priority 5 (small FFT's) en 3DMark06 standaard settings. Dit geeft de volgende verbruiksgrafieken.

Stroomverbruik GPU('s) CPU Bel. Verbruik 2x 8800GT OC 3,2GHz Load 325W 2x 8800GT 3,2GHz Load 294W 2x 8800GT 2,0GHz Load 275W 1x 8800GT 3,2GHz Load 240W 2x 8800GT 3,2GHz Idle 205W 1x 8800GT 2,0GHz Load 205W 1x 7600GS 3,2GHz Load 170W 1x 8800GT 3,2GHz Idle 168W 1x 7600GS 2,0GHz Load 160W 1x 8800GT 2,0GHz Idle 155W EEE PC 900 900MHz n.v.t. 35W Uitgeschakeld n.v.t. n.v.t. 20W

Conclusie
De Asus Striker II Formula mag dan wel een duur moederbord zijn, maar het is zijn gewicht (inclusief accesoires) in geld wel waard. De featureset is zeer uitgebreid en je krijgt er een mooi, stabiel moederbord met SLI-mogelijkheid en 3DMark06 licentie voor terug. Ik ben blij dat dit mijn eerste Intel moederbord is geworden en dat ik van vrijwel alle functies van het bord gebruik kan maken.

Changelog
- 12-04-2009: Besloten nieuwe benchmarks te gaan draaien (Vantage op Vista en 7), tabellen gefixt, E8400 toegevoegd.
- 19-11-2014: Vervangen foto's en afbeeldingen na uploaden naar T.net Fotoalbum

Gebruikte bronnen/hulpmiddelen:
Google
Wikipedia
Asus Striker II Formula product site
