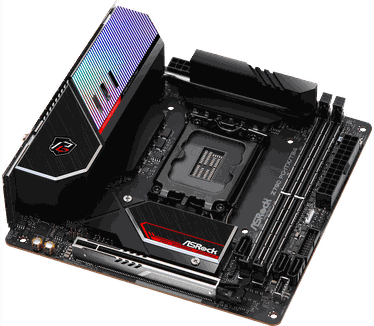

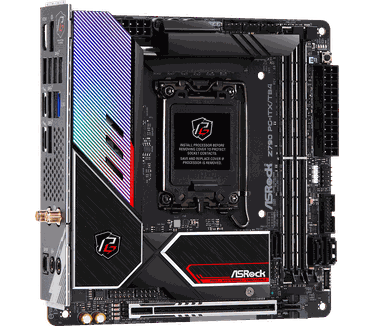

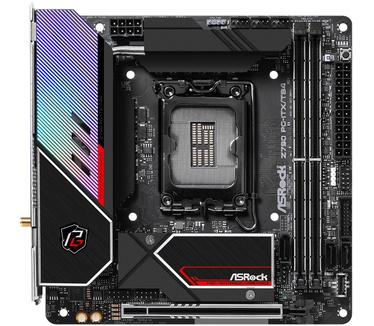

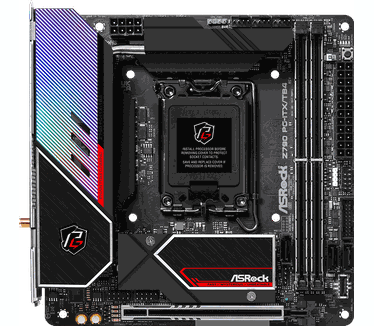

ASRock Z790 PG-ITX/TB4

Populaire specificaties
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	1700
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	Intel Z790
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	Mini-ITX
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	2x DDR5
Verbinding (wlan) Verbinding (wlan) Wireless Local Area Network (WLAN) is een draadloze en lokale netwerkverbinding. Wordt in de volksmond ook wel WiFi genoemd	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 2.5Gbps

Socket en CPU
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	1700

Form factor, bios en chipset
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	Mini-ITX
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	Intel Z790

Geheugen
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	2x DDR5
Maximum grootte werkgeheugen Maximum grootte werkgeheugen Dit is de maximale geheugengrootte wat er gebruikt kan worden.	64GB
Overklokprofielen Overklokprofielen Dit zijn voorgeprogrammeerde profielen waarmee je het werkgeheugen (RAM) eenvoudig op de geadverteerde hoge snelheden kunt laten draaien. Intel XMP en AMD EXPO zijn de twee belangrijkste standaarden. Je moederbord moet het betreffende profiel ondersteunen.	Intel XMP
Opmerkingen geheugen	1DPC 1R Up to 6800+ MHz (OC), 5600 MHz Natively. 1DPC 2R Up to 5800+ MHz (OC), 5200 MHz Natively.

Opslag
Hardeschijf bus (intern) Hardeschijf bus (intern) Dit is de interne aansluiting, bedoeld voor de harde schijf of SSD die je erin plaatst. De meest gangbare bus is SATA. De behuizing 'vertaalt' deze SATA-verbinding vervolgens naar een externe poort zoals USB, zodat je de schijf op je computer kunt aansluiten.	1x M.2 (PCI-e 4.0 x4 + SATA), 2x M.2 (PCI-e 4.0 x4), 3x SATA-600
Aantal gekoelde M.2 slots	1x
Raid-modi Raid-modi RAID (Redundant Array of Independent Disks) is het aan elkaar koppelen van meerdere harde schijven tot een groep van schijven (disk array). Door deze combinatie van schijven kan een systeem sneller en/of data-veiliger werken dan een enkele schijf.	0, 1, 5, JBOD

Uitbreidingsslots
Uitbreidingsslots Uitbreidingsslots Dit zijn de poorten op het moederbord waarin je extra insteekkaarten kunt plaatsen, zoals een videokaart of geluidskaart. PCI-Express (PCIe) is de moderne standaard. De 'x'-waarde (bv. x16, x1) geeft de grootte en snelheid van het slot aan. Een videokaart vereist doorgaans een x16-slot.	1x M.2, 1x PCI-e 5.0 x16
Totaal PCI-e x16 Totaal PCI-e x16 Geeft het aantal PCI-Express x16-sloten op het moederbord aan. Dit is het langste en snelste type uitbreidingsslot, dat primair wordt gebruikt voor het plaatsen van een of meerdere videokaarten (GPU's).	1x
Opmerkingen uitbreidingsslots	1 x Verticaal M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi module & Intel® CNVio/CNVio2 (geïntegreerde WiFi/BT)

Netwerk
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 2.5Gbps
Netwerkcontroller	Killer E3100X
Netwerkcontroller(s)	E3100X

Wifi en bluetooth
Verbinding (wlan) Verbinding (wlan) Wireless Local Area Network (WLAN) is een draadloze en lokale netwerkverbinding. Wordt in de volksmond ook wel WiFi genoemd	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Bluetooth Bluetooth Bluetooth is een open standaard voor draadloze verbindingen tussen apparaten op korte afstand. Een nieuwere versie heeft een hogere datasnelheid en een lager stroomverbruik.	Bluetooth 5.3
Wifi-controller	Killer Wireless-AX 1675x

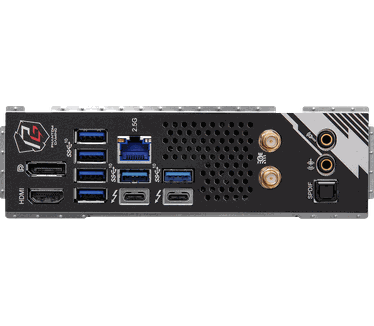

Aansluitingen
USB/TB intern (front)	1x 9-pins USB 2.0 header, 1x 19-pins USB 3.2 (G1, 5Gbit/s) header, 1x USB-C 3.2 (G2x2, 20Gbit/s) header
USB/TB extern USB/TB extern Beschrijft de aansluiting die het externe apparaat gebruikt. USB is de meest gangbare standaard. Thunderbolt (TB) is een nog snellere interface, ideaal voor professionals die met zeer grote bestanden werken. De aansluiting bepaalt de overdrachtsnelheid.	2x Thunderbolt 4 type-C, 6x USB 3.2 (Gen2, 10Gb/s) type-A
Video uit Video uit Dit zijn de poorten waarmee je een externe monitor kunt aansluiten. HDMI is de meest gebruikte standaard. DisplayPort wordt vaak gebruikt voor monitoren met een hoge resolutie.	1x DisplayPort, 1x HDMI, 2x Thunderbolt 4
Totaal video-uitgangen	4
Hoogste HDMI versie	HDMI 2.1
Hoogste DisplayPort versie	DisplayPort 1.4

(Fan) headers
Headers (fan/water)	3x 4-pins (totaal)

RGB
RGB-headers	1x 3-pins (ARGB), 1x 4-pins (RGB)
Opmerkingen RGB headers	- 4-Pin RGB connector: Max 12V/3A. - 3-Pin ARGB connector: Max 5V/3A
LED verlichting LED verlichting Geeft aan of het product is voorzien van ingebouwde LED-verlichting. Dit is een esthetische functie, populair bij pc-bouwers. De verlichting is vaak RGB, wat betekent dat je de kleuren en effecten via software kunt aanpassen.	Nee

Overige eigenschappen
Onboard knoppen	Clear CMOS
Eigenschappen moederbord	Geïntegreerd I/O-shield
Foutdiagnose	Diagnose-leds

Audio
Audio kanalen	8 (7.1)
Audio-aansluitingen	1x Analoog (uitgang), 1x Digitaal Optisch (S/PDIF), 1x Microfoon (ingang)
Audiochip	Realtek ALC4082

Vrm
Type stroomvoorziening Type stroomvoorziening Geeft aan of een moederbord losse high- en lowside-mosfets of powerstages gebruikt. Een powerstage bevat doorgaans beide mosfets en het driver-ic, en is gebruikelijk in allesbehalve het instapsegment.	Powerstages
Aantal VCore-powerstages Aantal VCore-powerstages Het aantal powerstages binnen de VCore-vrm, niet noodzakelijkerwijs het aantal fasen overigens. Moederbordfabrikanten spreken vaak van een '16+1+1'-configuratie, het aantal VCore-powerstages is daarin het eerste getal. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	10x
Vrm-koeling Vrm-koeling Geeft aan of de vrm actief (met ventilator), passief (heatsinks) wordt gekoeld, met waterkoeling of helemaal niet van koeling is voorzien.	Heatsink (passief)
Vrm-opmerkingen	''10(VCORE)+1(VCCGT)+1(VCC AUX) Power Phase Design''

Garantie en bijzonderheden
Fabrieksgarantie	3 jaar carry in

Meer informatie
Product	ASRock Z790 PG-ITX/TB4
Categorie	Moederborden
Merk	ASRock
Tweakers ID	1878490
EAN	4710483941108
SKU	90-MXBKC0-A0UAYZ
Specs van de fabrikant	Productinformatie

Testrapport uit het Tweakers Testlab

Lees meer over hoe Tweakers producten test.

Testcondities
Processor	13900KS
Geheugen	cmt32gx5m2x7200C34
HDD / SSD	Gigabyte NVMe SSD 256GB
vBIOS	5.02
Unlimited CPU freq. throttle	Ja
Koeler	Alphacool Core Ocean T38 AIO 360mm
Behuizing	Fractal Design Define 7 XL

Moederbord VRM Test - Max Powerlimit
All core frequentie tijdens load	5.287 MHz
CB 23 Multi - Gem. na 15 min.	38.953 punten
CB 23 Multi - Std. afwijking	444 punten
CB 23 Multi - Systeemverbruik - Max.	511 watt
CPU verbruik - 8-Pin EPS12V	405,4 watt
AIDA64 - CPU Temp. na 15 min.	100,0 °C
AIDA64 - CPU Vcore	1,302 volt
AIDA64 - CPU package power max.	287,7 watt
Max. VRM temp. na 15 min. - Thermocouple	84 °C
Max. VRM temp. na 15 min. - FLIR	87 °C
Powerlimit 1 (PL1)	4.096 watt
Powerlimit 2 (PL2)	4.096 watt

Moederbord test 2023 - DDR5-7200 XMP
Stock - Systeemverbruik - Idle (gemiddelde 5 min.)	65 watt
Stock - Systeemverbruik Cinebench 23 max.	511 watt
