Er zijn geen actuele prijzen bekend van dit product. De laatst bekende laagste prijs was € 289,- op 26 februari 2025.
Specificaties
Belangrijkste specificaties
-
Socket
1700 -
Moederbordchipset
Intel Z690 -
Form Factor
Micro-ATX (µATX) -
Geheugentype (moederbord)
4x DDR5 - Wi-Fi generatie Wi-Fi 1 (802.11a), Wi-Fi 2 (802.11b), Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
-
Ethernet (RJ45)
1x Ethernet 2.5Gbps
Belangrijkste specificaties
-
Socket
1700 -
Moederbordchipset
Intel Z690 -
Form Factor
Micro-ATX (µATX) -
Geheugentype (moederbord)
4x DDR5 - Wi-Fi generatie Wi-Fi 1 (802.11a), Wi-Fi 2 (802.11b), Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
-
Ethernet (RJ45)
1x Ethernet 2.5Gbps
Verkrijgbaar sinds: 15 februari 2022
Alles openen
Socket en CPU
-
Socket
1700
Form factor, bios en chipset
-
Form Factor
Micro-ATX (µATX) -
Moederbordchipset
Intel Z690
Geheugen
-
Geheugentype (moederbord)
4x DDR5 -
Maximum grootte werkgeheugen
128GB -
Opmerkingen geheugen
4x DDR5 memory slots, support up to 128GB
Supports 1R 4800 MHz (by JEDEC & POR)
Max. overclocking frequency:
1DPC 1R Max speed up to 6200+ MHz
1DPC 2R Max speed up to 5200+ MHz
2DPC 1R Max speed up to 4000+ MHz
2DPC 2R Max speed up to 4000+ MHz
Supports Intel® XMP 3.0 OC
Supports Dual Controller Dual-Channel mode
Supports non-ECC, un-buffered memory
Opslag
-
Hardeschijf bus (intern)
1x M.2 (PCI-e 4.0 x4 + SATA), 1x M.2 (PCI-e 4.0 x4), 4x SATA-600 - Aantal M.2 heatsinks 2x
-
Raid-modi
0, 1, 5, 10 -
Opmerkingen opslag
4x SATA 6Gb/s ports (SATA5~8, from Z690 Chipset)[1]
2x SATA 6Gb/s ports (SATA_A & SATA_B, from ASMedia ASM1061)
2x M.2 slots (Key M)
M2_1 slot (From CPU)
Supports PCIe 4.0 x4
Supports 2242/ 2260/ 2280 storage devices
M2_2 slot (From Z690 Chipset)[1]
Supports PCIe 4.0 x4
Supports SATA 6Gb/s
Supports 2242/ 2260/ 2280 storage devices
Supports Intel® Optane™ Memory
[1]SATA8 will be unavailable when installing M.2 SATA SSD in the M2_2 slot. - M.2 op CPU WEL op cpu
Uitbreidingsslots
-
Uitbreidingsslots
1x PCI-e 3.0 x1, 1x PCI-e 3.0 x16, 1x PCI-e 4.0 x16 -
Totaal PCI-e x16
2x -
Opmerkingen uitbreidingsslots
2x PCIe x16 slots
PCI_E1 slot (From CPU)
Supports PCIe 4.0 x16
PCI_E3 slot (From Z690 Chipset)
Supports PCIe 3.0 x4
1x PCIe 3.0 x1 slot
Netwerk
-
Ethernet (RJ45)
1x Ethernet 2.5Gbps - Netwerkcontroller Realtek RTL8125BG
- Netwerkcontroller(s) Realtek RTL8125BG
Wifi en bluetooth
- Wi-Fi generatie Wi-Fi 1 (802.11a), Wi-Fi 2 (802.11b), Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
-
Bluetooth
Bluetooth 5.2

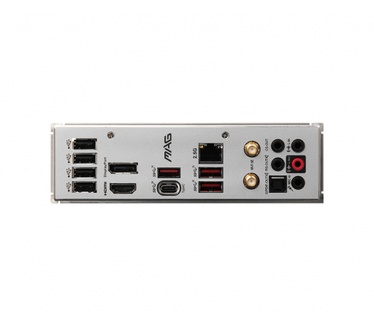

Aansluitingen
- USB/TB intern (front) 2x 9-pins USB 2.0 header, 1x 19-pins USB 3.2 (G1, 5Gbit/s) header, 1x Thunderbolt header
-
USB/TB extern
4x USB 2.0 type-A, 2x USB 3.2 (Gen1, 5Gb/s) type-A, 3x USB 3.2 (Gen2, 10Gb/s) type-A, 1x USB 3.2 (Gen2, 10Gb/s) type-C, 1x USB 3.2 (Gen2x2, 20Gb/s) type-C -
Video uit
1x DisplayPort, 1x HDMI - Totaal video-uitgangen 2
- Hoogste HDMI versie HDMI 2.1
- Hoogste DisplayPort versie DisplayPort 1.4
- Overige aansluitingen 1x TPM header
- Opmerkingen aansluitingen 1x TBT connector (supports RTD3)
(Fan) headers
- Headers (fan/water) 4x 4-pins (totaal)
-
(default) Fanconfiguratie
1x 4-pin CPU fan connector
1x 4-pin water-pump fan connector
2x 4-pin system fan connectors
RGB
- RGB-headers 2x 3-pins (ARGB), 1x 4-pins (RGB)
-
LED verlichting
Overige eigenschappen
- Eigenschappen moederbord Geïntegreerd I/O-shield
- Foutdiagnose/display Diagnose-leds
Audio
- Audio kanalen 8 (7.1)
- Audio-aansluitingen 4x Analoog (uitgang), 1x Digitaal Optisch (S/PDIF), 1x Microfoon (ingang)
- Audiochip Realtek ALC1200
Vrm
-
Type stroomvoorziening
Powerstages -
Aantal VCore-powerstages
12x -
Vrm-koeling
Heatsink (passief)
Meer informatie

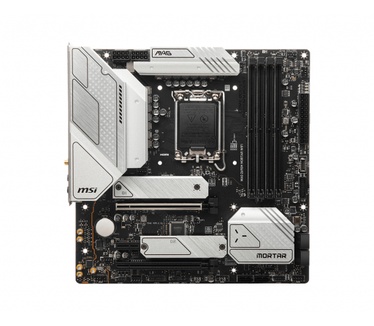

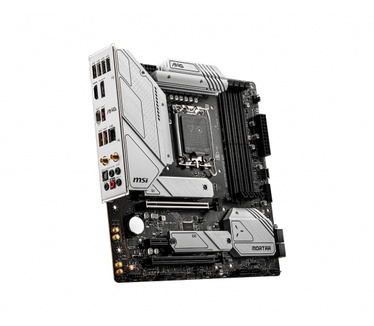

- Product MSI MAG Z690M MORTAR WIFI
- Categorie Moederborden
- Merk MSI
- Tweakers ID 1790658
- EAN 4719072912499
- SKU 7D42-014R, MAG Z690M MORTAR W, MAG Z690M MORTAR WIFI, MSI 7D42-014R
- Specs van de fabrikant Productinformatie
