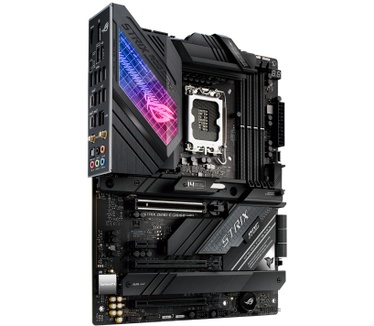

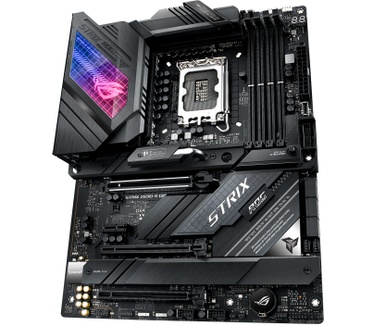

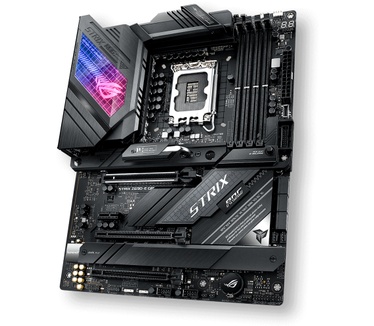

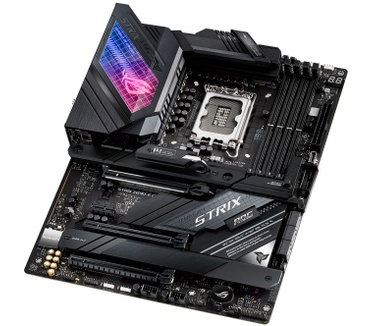

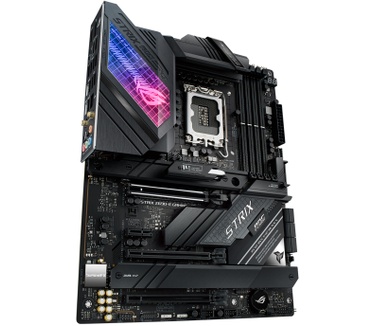

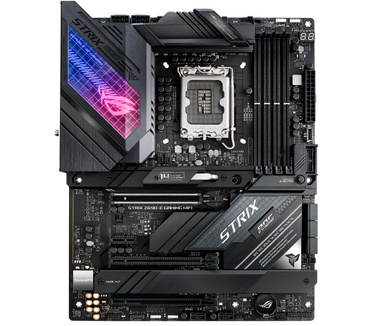

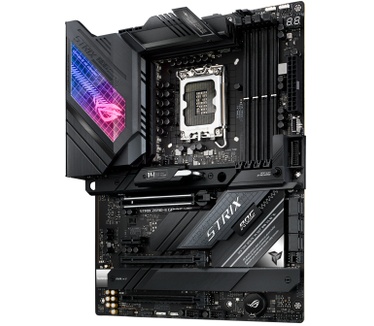

ASUS ROG Strix Z690-E GAMING WIFI

Populaire specificaties
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	1700
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	Intel Z690
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	ATX (Standard)
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	4x DDR5
Verbinding (wlan) Verbinding (wlan) Wireless Local Area Network (WLAN) is een draadloze en lokale netwerkverbinding. Wordt in de volksmond ook wel WiFi genoemd	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 2.5Gbps

Socket en CPU
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	1700

Form factor, bios en chipset
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	ATX (Standard)
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	Intel Z690

Geheugen
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	4x DDR5

Opslag
Hardeschijf bus (intern) Hardeschijf bus (intern) Dit is de interne aansluiting, bedoeld voor de harde schijf of SSD die je erin plaatst. De meest gangbare bus is SATA. De behuizing 'vertaalt' deze SATA-verbinding vervolgens naar een externe poort zoals USB, zodat je de schijf op je computer kunt aansluiten.	1x M.2 (PCI-e 4.0 x4 + SATA), 3x M.2 (PCI-e 4.0 x4), 1x M.2 (PCI-e 5.0 x4)
Aantal gekoelde M.2 slots	5x
Opmerkingen opslag	3 x M.2 Slots Onboard - 1 x M.2 2242-22110 (PCIe5.0 x4) - 1 x M.2 2242-22110 (PCIe4.0 x4) - 1 x M.2 2242-2280 (PCIe 4.0 x4 & SATA) 2 x M.2 Slots on ROG Hyper M.2 Card - 2 x M.2 2242-22110 (PCIe4.0 x4)
M.2 op CPU	Onbekend

Uitbreidingsslots
Uitbreidingsslots Uitbreidingsslots Dit zijn de poorten op het moederbord waarin je extra insteekkaarten kunt plaatsen, zoals een videokaart of geluidskaart. PCI-Express (PCIe) is de moderne standaard. De 'x'-waarde (bv. x16, x1) geeft de grootte en snelheid van het slot aan. Een videokaart vereist doorgaans een x16-slot.	1x PCI-e 3.0 x1, 1x PCI-e 3.0 x16, 1x PCI-e 4.0 x16, 1x PCI-e 5.0 x16
Totaal PCI-e x16 Totaal PCI-e x16 Geeft het aantal PCI-Express x16-sloten op het moederbord aan. Dit is het langste en snelste type uitbreidingsslot, dat primair wordt gebruikt voor het plaatsen van een of meerdere videokaarten (GPU's).	3x
Opmerkingen uitbreidingsslots	1 x PCIe 5.0 x16 SafeSlot (x16 or x8) [CPU] 1 x PCIe 4.0 x16 Slot (x4 or x4/x4) [Chipset] 1 x PCIe 3.0 x16 Slot (x4) [Chipset] 1 x PCIe 3.0 x1 Slot [Chipset]

Netwerk
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 2.5Gbps
Netwerkcontroller	Intel (variant)
Netwerkcontroller(s)	Intel (variant)

Wifi en bluetooth
Verbinding (wlan) Verbinding (wlan) Wireless Local Area Network (WLAN) is een draadloze en lokale netwerkverbinding. Wordt in de volksmond ook wel WiFi genoemd	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Bluetooth Bluetooth Bluetooth is een open standaard voor draadloze verbindingen tussen apparaten op korte afstand. Een nieuwere versie heeft een hogere datasnelheid en een lager stroomverbruik.	Bluetooth 5.2

Aansluitingen
USB/TB intern (front)	1x 19-pins USB 3.2 (G1, 5Gbit/s) header, 1x Thunderbolt header, 1x USB-C 3.2 (G2x2, 20Gbit/s) header
USB/TB extern USB/TB extern Beschrijft de aansluiting die het externe apparaat gebruikt. USB is de meest gangbare standaard. Thunderbolt (TB) is een nog snellere interface, ideaal voor professionals die met zeer grote bestanden werken. De aansluiting bepaalt de overdrachtsnelheid.	2x USB 2.0 type-A, 4x USB 3.2 (Gen1, 5Gb/s) type-A, 4x USB 3.2 (Gen2, 10Gb/s) type-A, 1x USB 3.2 (Gen2, 10Gb/s) type-C, 1x USB 3.2 (Gen2x2, 20Gb/s) type-C
Video uit Video uit Dit zijn de poorten waarmee je een externe monitor kunt aansluiten. HDMI is de meest gebruikte standaard. DisplayPort wordt vaak gebruikt voor monitoren met een hoge resolutie.	1x DisplayPort, 1x HDMI
Totaal video-uitgangen	2

RGB
RGB-headers	3x 3-pins (ARGB), 1x 4-pins (RGB)
LED verlichting LED verlichting Geeft aan of het product is voorzien van ingebouwde LED-verlichting. Dit is een esthetische functie, populair bij pc-bouwers. De verlichting is vaak RGB, wat betekent dat je de kleuren en effecten via software kunt aanpassen.	Ja
LED kleur	Multi-color

Overige eigenschappen
Onboard knoppen	Clear CMOS
Eigenschappen moederbord	BIOS update zonder cpu (via USB), Geïntegreerd I/O-shield
Foutdiagnose	Diagnose-leds, HEX-display

Audio
Audio-aansluitingen	4x Analoog (uitgang), 1x Digitaal Optisch (S/PDIF), 1x Microfoon (ingang)
Audiochip	Realtek ALC4080

Vrm
Type stroomvoorziening Type stroomvoorziening Geeft aan of een moederbord losse high- en lowside-mosfets of powerstages gebruikt. Een powerstage bevat doorgaans beide mosfets en het driver-ic, en is gebruikelijk in allesbehalve het instapsegment.	Powerstages
VCore-powerstages VCore-powerstages De rating van de powerstage die wordt toegepast voor de VCore, de rail die verantwoordelijk is voor het overgrote merendeel van de stroomtoevoer naar de cpu. Andere rails (igpu, soc, geheugen) gebruiken vaak andere componenten, maar vallen wat belasting betreft in het niet. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	90A
Aantal VCore-powerstages Aantal VCore-powerstages Het aantal powerstages binnen de VCore-vrm, niet noodzakelijkerwijs het aantal fasen overigens. Moederbordfabrikanten spreken vaak van een '16+1+1'-configuratie, het aantal VCore-powerstages is daarin het eerste getal. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	18x
Rating VCore-vrm Rating VCore-vrm Een vermenigvuldiging van de voorgaande twee specs. Deze totale rating geeft in een oogopslag een indruk hoe sterk de vrm is, mits het bord gebruikmaakt van powerstages. Voor budgetmoederborden met losse mosfets vullen we deze drie specificaties niet in. Dat zou technisch niet correct zijn en bovendien wil je losse mosfets toch al vermijden als je op zoek bent naar een goede vrm.	1.620A
Vrm-koeling Vrm-koeling Geeft aan of de vrm actief (met ventilator), passief (heatsinks) wordt gekoeld, met waterkoeling of helemaal niet van koeling is voorzien.	Heatsink (passief)

Garantie en bijzonderheden
Fabrieksgarantie	3 jaar carry in

Meer informatie
Product	ASUS ROG Strix Z690-E GAMING WIFI
Categorie	Moederborden
Merk	ASUS
Serie	ROG Strix
Tweakers ID	1761228
EAN	4711081494638
SKU	90MB18J0-M0EAY0, ROG STRIX Z690-E GAMING WIFI
Specs van de fabrikant	Productinformatie

Testrapport uit het Tweakers Testlab

Lees meer over hoe Tweakers producten test.

Testcondities
Processor	12900K
Fixed CPU freq. throttle	nee
CPU freq. throttle (XMP	Nee
Fixed Vcore (BIOS)	1.22
LLC level	level 6
vBIOS	0702

Moederbord VRM Test - Fixed BIOS Settings
Cinebench 20 Multithreaded - Gem. na 15 min.	10.592 punten
Cinebench 20 Multithreaded - Std. afwijking	6 punten
Systeemverbruik Cinebench 20 max.	291 watt
CPU verbruik - 8-Pin EPS12V	199,1 watt
AIDA64 - CPU Temp. na 15 min.	80,0 °C
AIDA64 - CPU Vcore	1,208 volt
AIDA64 - CPU package power max.	209,5 watt
Max. VRM temp. na 15 min. - Moederbord sensor	46 °C
Max. VRM temp. na 15 min. - FLIR	44,7 °C
Multimeter - CPU Vcore VRM	1,218 volt
Multimeter - CPU Vcore Socket	1,200 volt
BIOS - CPU Vcore	1,22000 volt

Moederbord test 2020 - Standaard test met XMP
Stock - Cinebench 20 Multithreaded	10.535 Cinebench-punten
Stock - Cinebench 20 Multithreaded - Kloksnelheid	4.900 MHz
Stock - Cinebench 20 Multithreaded - Vcore	1,258 volt
Stock - Systeemverbruik - Idle (gemiddelde 5 min.)	52 watt
Stock - Systeemverbruik Cinebench 20 max.	308 watt
