Er zijn geen actuele prijzen bekend van dit product. De laatst bekende laagste prijs was € 290,42 op 8 september 2025.
Specificaties
Belangrijkste specificaties
-
Socket
1700 -
Moederbordchipset
Intel Z690 -
Form Factor
Mini-ITX -
Geheugentype (moederbord)
2x DDR4 - Wi-Fi generatie Wi-Fi 1 (802.11a), Wi-Fi 2 (802.11b), Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
-
Ethernet (RJ45)
1x Ethernet 1Gbps, 1x Ethernet 2.5Gbps
Belangrijkste specificaties
-
Socket
1700 -
Moederbordchipset
Intel Z690 -
Form Factor
Mini-ITX -
Geheugentype (moederbord)
2x DDR4 - Wi-Fi generatie Wi-Fi 1 (802.11a), Wi-Fi 2 (802.11b), Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
-
Ethernet (RJ45)
1x Ethernet 1Gbps, 1x Ethernet 2.5Gbps
Verkrijgbaar sinds: 3 december 2021
Alles openen
Socket en CPU
-
Socket
1700
Form factor, bios en chipset
-
Form Factor
Mini-ITX -
Moederbordchipset
Intel Z690
Geheugen
-
Geheugentype (moederbord)
2x DDR4 -
Maximum grootte werkgeheugen
64GB -
Opmerkingen geheugen
- Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- Supports DDR4 non-ECC, un-buffered memory up to 5000+(OC)*
* Supports DDR4 3200 natively.
* Please refer to Memory Support List on ASRock's website for more
information. (http://www.asrock.com/)
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 64GB
- Supports Intel® Extreme Memory Profile (XMP) 2.0
Opslag
-
Hardeschijf bus (intern)
1x M.2 (PCI-e 4.0 x4 + SATA), 1x M.2 (PCI-e 4.0 x4), 4x SATA-600 - Aantal M.2 heatsinks 2x
-
Raid-modi
0, 1, 5, 10 -
Opmerkingen opslag
- 4 x SATA3 6.0 Gb/s Connectors
- 1 x Hyper M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s)
mode*
- 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280 SATA3 6.0 Gb/s &
PCIe Gen4x4 (64 Gb/s) modes*
* Supports Intel® OptaneTM Technology
* Supports Intel® Volume Management Device (VMD)
* Supports NVMe SSD as boot disks
* Supports ASRock U.2 Kit
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
- Supports RAID 0, RAID 1 and RAID 5 for M.2 NVMe storage devices - M.2 op CPU Onbekend
Uitbreidingsslots
-
Uitbreidingsslots
1x M.2, 1x PCI-e 5.0 x16 -
Totaal PCI-e x16
1x -
Opmerkingen uitbreidingsslots
- 1 x PCIe Gen5x16 Slot*
* Supports PCIe riser cards to extend one x16 slot to two x8 slots
* Supports NVMe SSD as boot disks
- 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel® CNVi (Integrated WiFi/BT)
Netwerk
-
Ethernet (RJ45)
1x Ethernet 1Gbps, 1x Ethernet 2.5Gbps - Netwerkcontroller Realtek RTL8125BG
- Tweede netwerkcontroller Intel I219V
- Netwerkcontroller(s) Intel I219V, Realtek RTL8125BG
Wifi en bluetooth
- Wi-Fi generatie Wi-Fi 1 (802.11a), Wi-Fi 2 (802.11b), Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
-
Bluetooth
Bluetooth 5.2
Aansluitingen
- USB/TB intern (front) 2x 9-pins USB 2.0 header, 2x 19-pins USB 3.2 (G1, 5Gbit/s) header, 1x USB-C 3.2 (G2x2, 20Gbit/s) header
-
USB/TB extern
2x USB 2.0 type-A, 4x USB 3.2 (Gen2, 10Gb/s) type-A, 1x USB 3.2 (Gen2x2, 20Gb/s) type-C -
Video uit
1x DisplayPort, 1x HDMI - Totaal video-uitgangen 2
- Hoogste HDMI versie HDMI 2.1
- Hoogste DisplayPort versie DisplayPort 1.4
(Fan) headers
- Headers (fan/water) 3x 4-pins (totaal)
-
(default) Fanconfiguratie
- 1 x CPU Fan Connector (4-pin)
* The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.
- 1 x Chassis Fan Connector (4-pin)
* The Chassis Fan Connector supports the chassis fan of maximum 1A (12W) fan power.
- 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)
* The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W)
fan power.
* CHA_FAN1/WP can auto detect if 3-pin or 4-pin fan is in use.
RGB
- RGB-headers 1x 3-pins (ARGB), 1x 4-pins (RGB)
-
LED verlichting
Overige eigenschappen
- Eigenschappen moederbord BIOS update zonder cpu (via USB)
-
Foutdiagnose/display
Audio
- Audio kanalen 8 (7.1)
- Audio-aansluitingen 2x Analoog (uitgang), 1x Microfoon (ingang)
- Audiochip Realtek ALC897
Vrm
-
Type stroomvoorziening
Powerstages -
VCore-powerstages
50A -
Aantal VCore-powerstages
7x -
Rating VCore-vrm
350A -
Vrm-koeling
Heatsink (passief)
Garantie en bijzonderheden
- Fabrieksgarantie 2 jaar carry in
Meer informatie

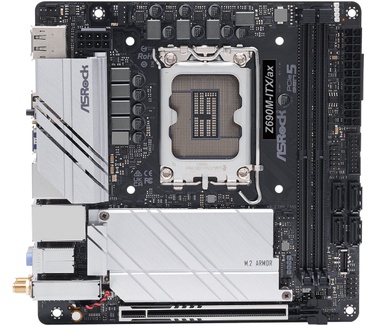

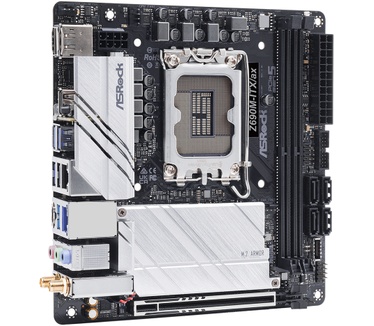

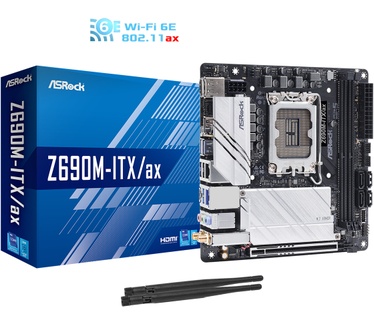

- Product ASRock Z690M-ITX/ax
- Categorie Moederborden
- Merk ASRock
- Tweakers ID 1761196
- EAN 4710483936180
- SKU 90-MXBHY0-A0UAYZ, Z690M-ITX/ax
- Specs van de fabrikant Productinformatie
