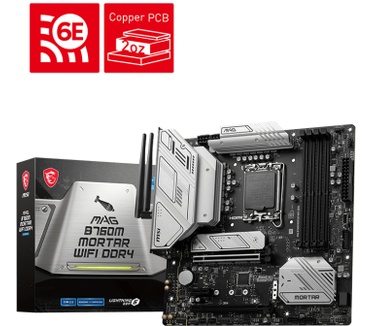

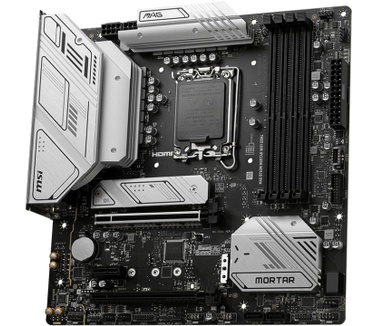

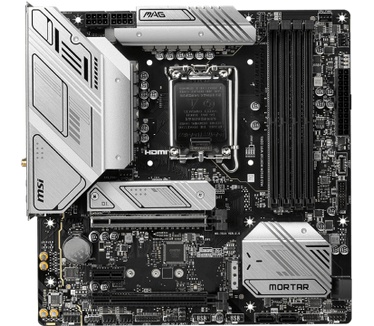

MSI MAG B760M Mortar WiFi DDR4

Populaire specificaties
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	1700
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	Intel B760
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	Micro-ATX (µATX)
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	4x DDR4
Verbinding (wlan) Verbinding (wlan) Wireless Local Area Network (WLAN) is een draadloze en lokale netwerkverbinding. Wordt in de volksmond ook wel WiFi genoemd	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 2.5Gbps

Socket en CPU
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	1700

Form factor, bios en chipset
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	Micro-ATX (µATX)
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	Intel B760

Geheugen
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	4x DDR4
Maximum grootte werkgeheugen Maximum grootte werkgeheugen Dit is de maximale geheugengrootte wat er gebruikt kan worden.	128GB
Overklokprofielen Overklokprofielen Dit zijn voorgeprogrammeerde profielen waarmee je het werkgeheugen (RAM) eenvoudig op de geadverteerde hoge snelheden kunt laten draaien. Intel XMP en AMD EXPO zijn de twee belangrijkste standaarden. Je moederbord moet het betreffende profiel ondersteunen.	Intel XMP
Opmerkingen geheugen	• 1DPC 1R Max speed up to 5333+ MHz • 1DPC 2R Max speed up to 4800+ MHz • 2DPC 1R Max speed up to 4400+ MHz • 2DPC 2R Max speed up to 4000+ MHz

Opslag
Hardeschijf bus (intern) Hardeschijf bus (intern) Dit is de interne aansluiting, bedoeld voor de harde schijf of SSD die je erin plaatst. De meest gangbare bus is SATA. De behuizing 'vertaalt' deze SATA-verbinding vervolgens naar een externe poort zoals USB, zodat je de schijf op je computer kunt aansluiten.	1x M.2 (PCI-e 4.0 x4 + SATA), 1x M.2 (PCI-e 4.0 x4), 4x SATA-600
Aantal gekoelde M.2 slots	1x
Raid-modi Raid-modi RAID (Redundant Array of Independent Disks) is het aan elkaar koppelen van meerdere harde schijven tot een groep van schijven (disk array). Door deze combinatie van schijven kan een systeem sneller en/of data-veiliger werken dan een enkele schijf.	0, 1, 5, 10
Opmerkingen opslag	M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
M.2 op CPU	WEL op cpu

Uitbreidingsslots
Uitbreidingsslots Uitbreidingsslots Dit zijn de poorten op het moederbord waarin je extra insteekkaarten kunt plaatsen, zoals een videokaart of geluidskaart. PCI-Express (PCIe) is de moderne standaard. De 'x'-waarde (bv. x16, x1) geeft de grootte en snelheid van het slot aan. Een videokaart vereist doorgaans een x16-slot.	1x PCI-e 3.0 x1, 1x PCI-e 4.0 x4, 1x PCI-e 5.0 x16
Totaal PCI-e x16 Totaal PCI-e x16 Geeft het aantal PCI-Express x16-sloten op het moederbord aan. Dit is het langste en snelste type uitbreidingsslot, dat primair wordt gebruikt voor het plaatsen van een of meerdere videokaarten (GPU's).	1x
Opmerkingen uitbreidingsslots	2x PCI-E x16 slot Supports x16/x4 1x PCI-E x1 slot PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)

Netwerk
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 2.5Gbps
Netwerkcontroller	Realtek (variant)
Netwerkcontroller(s)	Realtek (variant)

Wifi en bluetooth
Verbinding (wlan) Verbinding (wlan) Wireless Local Area Network (WLAN) is een draadloze en lokale netwerkverbinding. Wordt in de volksmond ook wel WiFi genoemd	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Bluetooth Bluetooth Bluetooth is een open standaard voor draadloze verbindingen tussen apparaten op korte afstand. Een nieuwere versie heeft een hogere datasnelheid en een lager stroomverbruik.	Bluetooth 5.3

Aansluitingen
USB/TB intern (front)	2x 9-pins USB 2.0 header, 1x 19-pins USB 3.2 (G1, 5Gbit/s) header, 1x USB-C 3.2 (G2, 10Gbit/s) header
USB/TB extern USB/TB extern Beschrijft de aansluiting die het externe apparaat gebruikt. USB is de meest gangbare standaard. Thunderbolt (TB) is een nog snellere interface, ideaal voor professionals die met zeer grote bestanden werken. De aansluiting bepaalt de overdrachtsnelheid.	4x USB 2.0 type-A, 3x USB 3.2 (Gen2, 10Gb/s) type-A, 1x USB 3.2 (Gen2x2, 20Gb/s) type-C
Video uit Video uit Dit zijn de poorten waarmee je een externe monitor kunt aansluiten. HDMI is de meest gebruikte standaard. DisplayPort wordt vaak gebruikt voor monitoren met een hoge resolutie.	1x DisplayPort, 1x HDMI
Totaal video-uitgangen	2
Hoogste HDMI versie	HDMI 2.1
Hoogste DisplayPort versie	DisplayPort 1.4
Overige aansluitingen	1x TPM header

(Fan) headers
Headers (fan/water)	6x 4-pins (totaal)
(default) Fanconfiguratie	1x CPU Fan 1x Pump Fan 4x System Fan

RGB
RGB-headers	2x 3-pins (ARGB), 1x 4-pins (RGB)
LED verlichting LED verlichting Geeft aan of het product is voorzien van ingebouwde LED-verlichting. Dit is een esthetische functie, populair bij pc-bouwers. De verlichting is vaak RGB, wat betekent dat je de kleuren en effecten via software kunt aanpassen.	Ja
LED kleur	Multi-color

Overige eigenschappen
Eigenschappen moederbord	Geïntegreerd I/O-shield
Foutdiagnose	Diagnose-leds

Audio
Audio kanalen	8 (7.1)
Audio-aansluitingen	4x Analoog (uitgang), 1x Digitaal Optisch (S/PDIF), 1x Microfoon (ingang)
Audiochip	Realtek ALC897

Vrm
Type stroomvoorziening Type stroomvoorziening Geeft aan of een moederbord losse high- en lowside-mosfets of powerstages gebruikt. Een powerstage bevat doorgaans beide mosfets en het driver-ic, en is gebruikelijk in allesbehalve het instapsegment.	Powerstages
VCore-powerstages VCore-powerstages De rating van de powerstage die wordt toegepast voor de VCore, de rail die verantwoordelijk is voor het overgrote merendeel van de stroomtoevoer naar de cpu. Andere rails (igpu, soc, geheugen) gebruiken vaak andere componenten, maar vallen wat belasting betreft in het niet. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	75A
Aantal VCore-powerstages Aantal VCore-powerstages Het aantal powerstages binnen de VCore-vrm, niet noodzakelijkerwijs het aantal fasen overigens. Moederbordfabrikanten spreken vaak van een '16+1+1'-configuratie, het aantal VCore-powerstages is daarin het eerste getal. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	12x
Rating VCore-vrm Rating VCore-vrm Een vermenigvuldiging van de voorgaande twee specs. Deze totale rating geeft in een oogopslag een indruk hoe sterk de vrm is, mits het bord gebruikmaakt van powerstages. Voor budgetmoederborden met losse mosfets vullen we deze drie specificaties niet in. Dat zou technisch niet correct zijn en bovendien wil je losse mosfets toch al vermijden als je op zoek bent naar een goede vrm.	900A
Vrm-koeling Vrm-koeling Geeft aan of de vrm actief (met ventilator), passief (heatsinks) wordt gekoeld, met waterkoeling of helemaal niet van koeling is voorzien.	Heatsink (passief)

Meer informatie
Product	MSI MAG B760M Mortar WiFi DDR4
Categorie	Moederborden
Merk	MSI
Tweakers ID	1902778
EAN	4711377030946
SKU	7E01-008R, MAG B760M MORTAR WIFI DDR4
Specs van de fabrikant	Productinformatie
