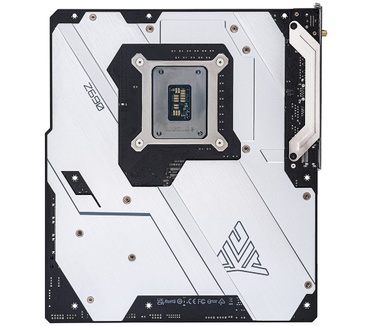

ASRock Z690 AQUA OC

Populaire specificaties
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	1700
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	Intel Z690
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	EATX (Extended ATX)
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	2x DDR5
Verbinding (wlan) Verbinding (wlan) Wireless Local Area Network (WLAN) is een draadloze en lokale netwerkverbinding. Wordt in de volksmond ook wel WiFi genoemd	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 2.5Gbps, 1x Ethernet 10G/5G/2.5G/1G/100M

Socket en CPU
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	1700

Form factor, bios en chipset
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	EATX (Extended ATX)
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	Intel Z690

Geheugen
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	2x DDR5
Maximum grootte werkgeheugen Maximum grootte werkgeheugen Dit is de maximale geheugengrootte wat er gebruikt kan worden.	128GB
Opmerkingen geheugen	- Dual Channel DDR5 Memory Technology - 4 x DDR5 DIMM Slots - Supports DDR5 non-ECC, un-buffered memory up to 6400+(OC)* - Max. capacity of system memory: 128GB - Supports Intel® Extreme Memory Profile (XMP) 3.0 - 15μ Gold Contact in DIMM Slots *Supports DDR5 4400 (1DPC) / 3600 (2DPC) natively.

Opslag
Hardeschijf bus (intern) Hardeschijf bus (intern) Dit is de interne aansluiting, bedoeld voor de harde schijf of SSD die je erin plaatst. De meest gangbare bus is SATA. De behuizing 'vertaalt' deze SATA-verbinding vervolgens naar een externe poort zoals USB, zodat je de schijf op je computer kunt aansluiten.	2x M.2 (PCI-e 4.0 x4 + SATA), 1x M.2 (PCI-e 4.0 x4), 8x SATA-600
Aantal gekoelde M.2 slots	3x
Raid-modi Raid-modi RAID (Redundant Array of Independent Disks) is het aan elkaar koppelen van meerdere harde schijven tot een groep van schijven (disk array). Door deze combinatie van schijven kan een systeem sneller en/of data-veiliger werken dan een enkele schijf.	0, 1, 5, 10
Opmerkingen opslag	- 4 x SATA3 6.0 Gb/s Connectors* - 4 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061 - 1 x Hyper M.2 Socket (M2_1, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode** - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2260/2280 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) mode** - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2242/2260/2280/22110 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) mode** *If M2_2 is occupied by a SATA-type M.2 device, SATA3_0 will be disabled. **Supports Intel® Optane™ Technology (M2_2 and M2_3 only) Supports Intel® Volume Management Device (VMD) Supports NVMe SSD as boot disks Supports ASRock U.2 Kit
M.2 op CPU	Onbekend

Uitbreidingsslots
Uitbreidingsslots Uitbreidingsslots Dit zijn de poorten op het moederbord waarin je extra insteekkaarten kunt plaatsen, zoals een videokaart of geluidskaart. PCI-Express (PCIe) is de moderne standaard. De 'x'-waarde (bv. x16, x1) geeft de grootte en snelheid van het slot aan. Een videokaart vereist doorgaans een x16-slot.	1x M.2, 1x PCI-e 3.0 x1, 1x PCI-e 4.0 x16, 2x PCI-e 5.0 x16
Totaal PCI-e x16 Totaal PCI-e x16 Geeft het aantal PCI-Express x16-sloten op het moederbord aan. Dit is het langste en snelste type uitbreidingsslot, dat primair wordt gebruikt voor het plaatsen van een of meerdere videokaarten (GPU's).	3x
Opmerkingen uitbreidingsslots	- 3 x PCIe x16 Slots (PCIE1/PCIE3/PCIE4: single at Gen5x16 (PCIE1); dual at Gen5x8 (PCIE1) / Gen5x8 (PCIE3); triple at Gen5x8 (PCIE1) / Gen5x8 (PCIE3) / Gen4x4 (PCIE4))* - 1 x PCIe Gen3x1 Slot - Supports AMD CrossFire™ - 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module - 15μ Gold Contact in VGA PCIe Slots (PCIE1 and PCIE3) *Supports NVMe SSD as boot disks

Netwerk
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 2.5Gbps, 1x Ethernet 10G/5G/2.5G/1G/100M
Netwerkcontroller	Marvell AQtion AQC113CS
Tweede netwerkcontroller	Killer E2500
Netwerkcontroller(s)	AQC113CS, Killer E2500

Wifi en bluetooth
Verbinding (wlan) Verbinding (wlan) Wireless Local Area Network (WLAN) is een draadloze en lokale netwerkverbinding. Wordt in de volksmond ook wel WiFi genoemd	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Bluetooth Bluetooth Bluetooth is een open standaard voor draadloze verbindingen tussen apparaten op korte afstand. Een nieuwere versie heeft een hogere datasnelheid en een lager stroomverbruik.	Bluetooth 5.2

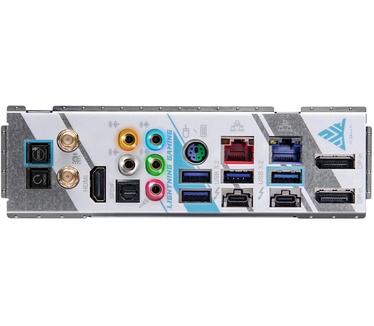

Aansluitingen
USB/TB intern (front)	2x 9-pins USB 2.0 header, 2x 19-pins USB 3.2 (G1, 5Gbit/s) header, 2x USB-C 3.2 (G2x2, 20Gbit/s) header
USB/TB extern USB/TB extern Beschrijft de aansluiting die het externe apparaat gebruikt. USB is de meest gangbare standaard. Thunderbolt (TB) is een nog snellere interface, ideaal voor professionals die met zeer grote bestanden werken. De aansluiting bepaalt de overdrachtsnelheid.	2x Thunderbolt 4 type-C, 4x USB 3.2 (Gen1, 5Gb/s) type-A, 2x USB 3.2 (Gen2, 10Gb/s) type-C
Video uit Video uit Dit zijn de poorten waarmee je een externe monitor kunt aansluiten. HDMI is de meest gebruikte standaard. DisplayPort wordt vaak gebruikt voor monitoren met een hoge resolutie.	2x DisplayPort, 1x HDMI, 2x Thunderbolt 4
Totaal video-uitgangen	5
Video in (voor TB/USB-c)	2x DisplayPort
Hoogste HDMI versie	HDMI 2.1
Hoogste DisplayPort versie	DisplayPort 1.4
Overige aansluitingen	1x TPM header

(Fan) headers
Headers (fan/water)	8x 4-pins (totaal)
(default) Fanconfiguratie	- 1 x CPU Fan Connector (4-pin)*** - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**** - 6 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)***** ***The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. ****CPU_FAN2/WP_3A supports the water cooler fan of maximum 3A (36W) fan power. *****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. CPU_FAN2/WP_3A, CHA_FAN1~6/WP can auto detect if 3-pin or 4-pin fan is in use.

RGB
RGB-headers	3x 3-pins (ARGB), 1x 4-pins (RGB)
LED verlichting LED verlichting Geeft aan of het product is voorzien van ingebouwde LED-verlichting. Dit is een esthetische functie, populair bij pc-bouwers. De verlichting is vaak RGB, wat betekent dat je de kleuren en effecten via software kunt aanpassen.	Ja
LED kleur	Multi-color

Overige eigenschappen
Onboard knoppen	Clear CMOS, Power, Reset
Eigenschappen moederbord	AMD Crossfire, BIOS update zonder cpu (via USB), Geïntegreerd I/O-shield
Foutdiagnose	Diagnose-leds

Audio
Audio kanalen	8 (7.1)
Audio-aansluitingen	5x Analoog (uitgang), 1x Digitaal Optisch (S/PDIF), 1x Microfoon (ingang)
Audiochip	Realtek ALC1220

Vrm
Type stroomvoorziening Type stroomvoorziening Geeft aan of een moederbord losse high- en lowside-mosfets of powerstages gebruikt. Een powerstage bevat doorgaans beide mosfets en het driver-ic, en is gebruikelijk in allesbehalve het instapsegment.	Powerstages
VCore-powerstages VCore-powerstages De rating van de powerstage die wordt toegepast voor de VCore, de rail die verantwoordelijk is voor het overgrote merendeel van de stroomtoevoer naar de cpu. Andere rails (igpu, soc, geheugen) gebruiken vaak andere componenten, maar vallen wat belasting betreft in het niet. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	105A
Aantal VCore-powerstages Aantal VCore-powerstages Het aantal powerstages binnen de VCore-vrm, niet noodzakelijkerwijs het aantal fasen overigens. Moederbordfabrikanten spreken vaak van een '16+1+1'-configuratie, het aantal VCore-powerstages is daarin het eerste getal. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	19x
Rating VCore-vrm Rating VCore-vrm Een vermenigvuldiging van de voorgaande twee specs. Deze totale rating geeft in een oogopslag een indruk hoe sterk de vrm is, mits het bord gebruikmaakt van powerstages. Voor budgetmoederborden met losse mosfets vullen we deze drie specificaties niet in. Dat zou technisch niet correct zijn en bovendien wil je losse mosfets toch al vermijden als je op zoek bent naar een goede vrm.	1.995A
Vrm-koeling Vrm-koeling Geeft aan of de vrm actief (met ventilator), passief (heatsinks) wordt gekoeld, met waterkoeling of helemaal niet van koeling is voorzien.	Heatsink (passief)
Vrm-opmerkingen	20 totaal powerstages

Garantie en bijzonderheden
Bijzonderheden	OC versie heeft als extra: - V-Probe™: 4-set of onboard voltage measurement points laid - Rapid OC Buttons: +/- buttons to adjust OC frequency - 1 x Slow Mode Switch - 1 x LN2 Mode Switch - 1 x NickShih's OC Profile 1 Button with LED - 1 x NickShih's OC Profile 2 Button with LED - 1 x NickShih's OC Profile 3 Button with LED

Meer informatie
Product	ASRock Z690 AQUA
Categorie	Moederborden
Merk	ASRock
Tweakers ID	1793438
EAN	4710483936791
SKU	90-MXBI50-A0UAYZ, Z690 AQUA OC
Specs van de fabrikant	Productinformatie
