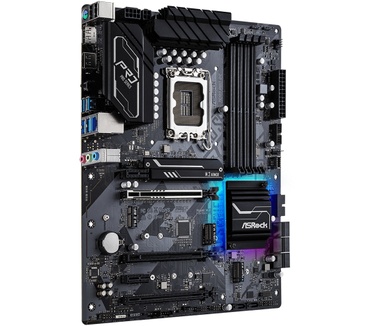

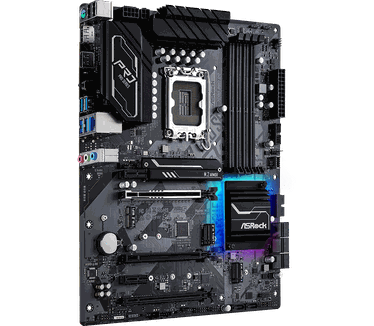

ASRock Z690 Pro RS

Populaire specificaties
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	1700
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	Intel Z690
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	ATX (Standard)
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	4x DDR4
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 2.5Gbps
Uitbreidingsslots Uitbreidingsslots Dit zijn de poorten op het moederbord waarin je extra insteekkaarten kunt plaatsen, zoals een videokaart of geluidskaart. PCI-Express (PCIe) is de moderne standaard. De 'x'-waarde (bv. x16, x1) geeft de grootte en snelheid van het slot aan. Een videokaart vereist doorgaans een x16-slot.	1x M.2, 2x PCI-e 3.0 x1, 1x PCI-e 3.0 x16, 1x PCI-e 4.0 x16, 1x PCI-e 5.0 x16

Socket en CPU
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	1700

Form factor, bios en chipset
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	ATX (Standard)
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	Intel Z690

Geheugen
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	4x DDR4
Maximum grootte werkgeheugen Maximum grootte werkgeheugen Dit is de maximale geheugengrootte wat er gebruikt kan worden.	128GB
Opmerkingen geheugen	- Dual Channel DDR4 Memory Technology - 4 x DDR4 DIMM Slots - Supports DDR4 non-ECC, un-buffered memory up to 5000+(OC)* * Supports DDR4 3200 natively. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) - Supports ECC UDIMM memory modules (operate in non-ECC mode) - Max. capacity of system memory: 128GB - Supports Intel® Extreme Memory Profile (XMP) 2.0

Opslag
Hardeschijf bus (intern) Hardeschijf bus (intern) Dit is de interne aansluiting, bedoeld voor de harde schijf of SSD die je erin plaatst. De meest gangbare bus is SATA. De behuizing 'vertaalt' deze SATA-verbinding vervolgens naar een externe poort zoals USB, zodat je de schijf op je computer kunt aansluiten.	1x M.2 (PCI-e 3.0 x4 + SATA), 2x M.2 (PCI-e 4.0 x4), 8x SATA-600
Aantal gekoelde M.2 slots	1x
Raid-modi Raid-modi RAID (Redundant Array of Independent Disks) is het aan elkaar koppelen van meerdere harde schijven tot een groep van schijven (disk array). Door deze combinatie van schijven kan een systeem sneller en/of data-veiliger werken dan een enkele schijf.	0, 1, 5, 10
Opmerkingen opslag	CPU: - 1 x Hyper M.2 Socket (M2_1, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode* Chipset: - 1 x Ultra M.2 Socket (M2_2, Key M), supports type 2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes* - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2260/2280/22110 PCIe Gen4x4 (64 Gb/s) mode* - 8 x SATA3 6.0 Gb/s Connectors** *Supports Intel® Optane™ Memory H Series (M2_2 and M2_3 only) Supports Intel® Volume Management Device (VMD) Supports NVMe SSD as boot disks Supports ASRock U.2 Kit **If M2_2 is occupied by a SATA-type M.2 device, SATA3_7 will be disabled.
M.2 op CPU	WEL op cpu

Uitbreidingsslots
Uitbreidingsslots Uitbreidingsslots Dit zijn de poorten op het moederbord waarin je extra insteekkaarten kunt plaatsen, zoals een videokaart of geluidskaart. PCI-Express (PCIe) is de moderne standaard. De 'x'-waarde (bv. x16, x1) geeft de grootte en snelheid van het slot aan. Een videokaart vereist doorgaans een x16-slot.	1x M.2, 2x PCI-e 3.0 x1, 1x PCI-e 3.0 x16, 1x PCI-e 4.0 x16, 1x PCI-e 5.0 x16
Totaal PCI-e x16 Totaal PCI-e x16 Geeft het aantal PCI-Express x16-sloten op het moederbord aan. Dit is het langste en snelste type uitbreidingsslot, dat primair wordt gebruikt voor het plaatsen van een of meerdere videokaarten (GPU's).	3x
Opmerkingen uitbreidingsslots	CPU: - 1 x PCIe 5.0 x16 Slot (PCIE2), supports x16 mode* Chipset: - 1 x PCIe 4.0 x16 Slot (PCIE3), supports x4 mode* - 1 x PCIe 3.0 x16 Slot (PCIE5), supports x4 mode* - 2 x PCIe 3.0 x1 Slots (PCIE1 and PCIE4)* - 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel® CNVi (Integrated WiFi/BT) - Supports AMD CrossFire™ *Supports NVMe SSD as boot disks

Netwerk
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 2.5Gbps
Netwerkcontroller	Realtek RTL8125BG
Netwerkcontroller(s)	Realtek RTL8125BG

Aansluitingen
USB/TB intern (front)	2x 9-pins USB 2.0 header, 2x 19-pins USB 3.2 (G1, 5Gbit/s) header, 1x Thunderbolt 4 header, 1x USB-C 3.2 (G2x2, 20Gbit/s) header
USB/TB extern USB/TB extern Beschrijft de aansluiting die het externe apparaat gebruikt. USB is de meest gangbare standaard. Thunderbolt (TB) is een nog snellere interface, ideaal voor professionals die met zeer grote bestanden werken. De aansluiting bepaalt de overdrachtsnelheid.	2x USB 2.0 type-A, 2x USB 3.2 (Gen1, 5Gb/s) type-A, 2x USB 3.2 (Gen2, 10Gb/s) type-A
Video uit Video uit Dit zijn de poorten waarmee je een externe monitor kunt aansluiten. HDMI is de meest gebruikte standaard. DisplayPort wordt vaak gebruikt voor monitoren met een hoge resolutie.	1x DisplayPort, 1x HDMI
Totaal video-uitgangen	2
Hoogste DisplayPort versie	DisplayPort 1.4
Overige aansluitingen	1x PS/2, 1x TPM header
Opmerkingen aansluitingen	- 1 x Thunderbolt AIC Connector (5-pin) (Supports ASRock Thunderbolt 4 AIC Card)

(Fan) headers
Headers (fan/water)	6x 4-pins (totaal)
(default) Fanconfiguratie	- 1 x CPU Fan Connector (4-pin) * The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control) * The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. - 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control) * The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. * CPU_FAN2/WP and CHA_FAN1~4/WP can auto detect if 3-pin or 4-pin fan is in use.

RGB
RGB-headers	3x 3-pins (ARGB), 1x 4-pins (RGB)
LED verlichting LED verlichting Geeft aan of het product is voorzien van ingebouwde LED-verlichting. Dit is een esthetische functie, populair bij pc-bouwers. De verlichting is vaak RGB, wat betekent dat je de kleuren en effecten via software kunt aanpassen.	Ja
LED kleur	Multi-color

Overige eigenschappen
Eigenschappen moederbord	AMD Crossfire, BIOS update zonder cpu (via USB)
Foutdiagnose	Diagnose-leds

Audio
Audio kanalen	8 (7.1)
Audio-aansluitingen	2x Analoog (uitgang), 1x Microfoon (ingang)
Audiochip	Realtek ALC897

Vrm
Type stroomvoorziening Type stroomvoorziening Geeft aan of een moederbord losse high- en lowside-mosfets of powerstages gebruikt. Een powerstage bevat doorgaans beide mosfets en het driver-ic, en is gebruikelijk in allesbehalve het instapsegment.	Powerstages
VCore-powerstages VCore-powerstages De rating van de powerstage die wordt toegepast voor de VCore, de rail die verantwoordelijk is voor het overgrote merendeel van de stroomtoevoer naar de cpu. Andere rails (igpu, soc, geheugen) gebruiken vaak andere componenten, maar vallen wat belasting betreft in het niet. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	50A
Aantal VCore-powerstages Aantal VCore-powerstages Het aantal powerstages binnen de VCore-vrm, niet noodzakelijkerwijs het aantal fasen overigens. Moederbordfabrikanten spreken vaak van een '16+1+1'-configuratie, het aantal VCore-powerstages is daarin het eerste getal. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	12x
Rating VCore-vrm Rating VCore-vrm Een vermenigvuldiging van de voorgaande twee specs. Deze totale rating geeft in een oogopslag een indruk hoe sterk de vrm is, mits het bord gebruikmaakt van powerstages. Voor budgetmoederborden met losse mosfets vullen we deze drie specificaties niet in. Dat zou technisch niet correct zijn en bovendien wil je losse mosfets toch al vermijden als je op zoek bent naar een goede vrm.	600A
Vrm-koeling Vrm-koeling Geeft aan of de vrm actief (met ventilator), passief (heatsinks) wordt gekoeld, met waterkoeling of helemaal niet van koeling is voorzien.	Heatsink (passief)

Meer informatie
Product	ASRock Z690 Pro RS
Categorie	Moederborden
Merk	ASRock
Tweakers ID	1760734
EAN	4710483935985
SKU	90-MXBGY0-A0UAYZ, Z690 Pro RS
Specs van de fabrikant	Productinformatie
