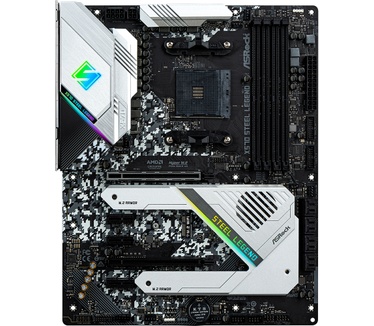

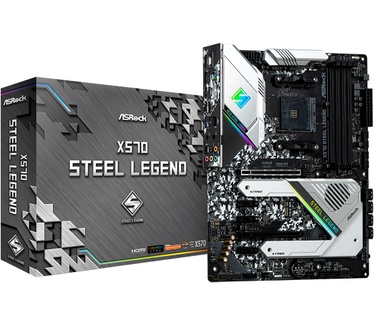

ASRock X570 Steel Legend

Populaire specificaties
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	AM4
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	AMD X570
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	ATX (Standard)
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	4x DDR4
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 1Gbps
Uitbreidingsslots Uitbreidingsslots Dit zijn de poorten op het moederbord waarin je extra insteekkaarten kunt plaatsen, zoals een videokaart of geluidskaart. PCI-Express (PCIe) is de moderne standaard. De 'x'-waarde (bv. x16, x1) geeft de grootte en snelheid van het slot aan. Een videokaart vereist doorgaans een x16-slot.	3x PCI-e 4.0 x1, 2x PCI-e 4.0 x16

Socket en CPU
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	AM4

Form factor, bios en chipset
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	ATX (Standard)
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	AMD X570

Geheugen
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	4x DDR4
Maximum grootte werkgeheugen Maximum grootte werkgeheugen Dit is de maximale geheugengrootte wat er gebruikt kan worden.	128GB
Compatible modules	ECC

Opslag
Hardeschijf bus (intern) Hardeschijf bus (intern) Dit is de interne aansluiting, bedoeld voor de harde schijf of SSD die je erin plaatst. De meest gangbare bus is SATA. De behuizing 'vertaalt' deze SATA-verbinding vervolgens naar een externe poort zoals USB, zodat je de schijf op je computer kunt aansluiten.	1x M.2 (PCI-e 4.0 x4 + SATA), 1x M.2 (PCI-e 4.0 x4), 8x SATA-600
Raid-modi Raid-modi RAID (Redundant Array of Independent Disks) is het aan elkaar koppelen van meerdere harde schijven tot een groep van schijven (disk array). Door deze combinatie van schijven kan een systeem sneller en/of data-veiliger werken dan een enkele schijf.	0, 1, 10

Uitbreidingsslots
Uitbreidingsslots Uitbreidingsslots Dit zijn de poorten op het moederbord waarin je extra insteekkaarten kunt plaatsen, zoals een videokaart of geluidskaart. PCI-Express (PCIe) is de moderne standaard. De 'x'-waarde (bv. x16, x1) geeft de grootte en snelheid van het slot aan. Een videokaart vereist doorgaans een x16-slot.	3x PCI-e 4.0 x1, 2x PCI-e 4.0 x16
Totaal PCI-e x16 Totaal PCI-e x16 Geeft het aantal PCI-Express x16-sloten op het moederbord aan. Dit is het langste en snelste type uitbreidingsslot, dat primair wordt gebruikt voor het plaatsen van een of meerdere videokaarten (GPU's).	2x
Opmerkingen uitbreidingsslots	M.2 (PCI-e 4.0 x4) werkt op 3.0 snelheid icm Ryzen 2de en 1ste generatie. AMD Ryzen series CPUs (Matisse) - 2 x PCI Express 4.0 x16 Slots (single at x16 (PCIE1); dual at x16 (PCIE1) / x4 (PCIE4))* AMD Ryzen series CPUs (Pinnacle Ridge) - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE1); dual at x16 (PCIE1) / x4 (PCIE4))* AMD Ryzen series CPUs (Picasso) - 2 x PCI Express 3.0 x16 Slots (single at x8 (PCIE1); dual at x8 (PCIE1) / x4 (PCIE4))* *Supports NVMe SSD as boot disks

Netwerk
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 1Gbps
Netwerkcontroller	Intel I211AT
Netwerkcontroller(s)	Intel I211AT

Aansluitingen
USB/TB intern (front)	2x 9-pins USB 2.0 header, 2x 19-pins USB 3.2 (G1, 5Gbit/s) header, 1x Thunderbolt header
USB/TB extern USB/TB extern Beschrijft de aansluiting die het externe apparaat gebruikt. USB is de meest gangbare standaard. Thunderbolt (TB) is een nog snellere interface, ideaal voor professionals die met zeer grote bestanden werken. De aansluiting bepaalt de overdrachtsnelheid.	6x USB 3.2 (Gen1, 5Gb/s) type-A, 1x USB 3.2 (Gen2, 10Gb/s) type-A, 1x USB 3.2 (Gen2, 10Gb/s) type-C
Video uit Video uit Dit zijn de poorten waarmee je een externe monitor kunt aansluiten. HDMI is de meest gebruikte standaard. DisplayPort wordt vaak gebruikt voor monitoren met een hoge resolutie.	1x DisplayPort, 1x HDMI
Totaal video-uitgangen	2
Hoogste HDMI versie	HDMI 2.0
Hoogste DisplayPort versie	DisplayPort 1.2
Overige aansluitingen	1x PS/2, 1x TPM header

(Fan) headers
Headers (fan/water)	6x 4-pins (totaal)

RGB
LED verlichting LED verlichting Geeft aan of het product is voorzien van ingebouwde LED-verlichting. Dit is een esthetische functie, populair bij pc-bouwers. De verlichting is vaak RGB, wat betekent dat je de kleuren en effecten via software kunt aanpassen.	Ja
LED kleur	Multi-color

Overige eigenschappen
Eigenschappen moederbord	AMD Crossfire, Geïntegreerd I/O-shield
Foutdiagnose	Diagnose-leds

Audio
Audio kanalen	8 (7.1)
Audio-aansluitingen	4x Analoog (uitgang), 1x Digitaal Optisch (S/PDIF)
Audiochip	Realtek ALC1220

Vrm
Type stroomvoorziening Type stroomvoorziening Geeft aan of een moederbord losse high- en lowside-mosfets of powerstages gebruikt. Een powerstage bevat doorgaans beide mosfets en het driver-ic, en is gebruikelijk in allesbehalve het instapsegment.	Powerstages
VCore-powerstages VCore-powerstages De rating van de powerstage die wordt toegepast voor de VCore, de rail die verantwoordelijk is voor het overgrote merendeel van de stroomtoevoer naar de cpu. Andere rails (igpu, soc, geheugen) gebruiken vaak andere componenten, maar vallen wat belasting betreft in het niet. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	50A
Aantal VCore-powerstages Aantal VCore-powerstages Het aantal powerstages binnen de VCore-vrm, niet noodzakelijkerwijs het aantal fasen overigens. Moederbordfabrikanten spreken vaak van een '16+1+1'-configuratie, het aantal VCore-powerstages is daarin het eerste getal. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	10x
Rating VCore-vrm Rating VCore-vrm Een vermenigvuldiging van de voorgaande twee specs. Deze totale rating geeft in een oogopslag een indruk hoe sterk de vrm is, mits het bord gebruikmaakt van powerstages. Voor budgetmoederborden met losse mosfets vullen we deze drie specificaties niet in. Dat zou technisch niet correct zijn en bovendien wil je losse mosfets toch al vermijden als je op zoek bent naar een goede vrm.	500A
Vrm-koeling Vrm-koeling Geeft aan of de vrm actief (met ventilator), passief (heatsinks) wordt gekoeld, met waterkoeling of helemaal niet van koeling is voorzien.	Heatsink (passief)
Vrm-opmerkingen	Controller: ISL69147

Meer informatie
Product	ASRock X570 Steel Legend
Categorie	Moederborden
Merk	ASRock
Tweakers ID	1422460
EAN	4717677338904
SKU	90-MXBAR0-A0UAYZ, X570 STEEL LEGEND
Specs van de fabrikant	Productinformatie
