Sapphire HD6950 2GB GDDR5 PCI-E Review

+2
Door thijssie 22 juni 2011, laatste update op 22 juni 2011, 5.757 views

Productreview volgens oud formaat. Geen samenvatting aanwezig.

Pluspunten

  • Overclockbaarheid
  • Unlockmogelijkheid van HD6950 naar HD6970
  • Snelheid

Minpunten

  • Geluid cooler onder load

Eindoordeel

Score: 5

Sub-beoordelingen

Featureset Score: 4
Prestaties Score: 4
Overklokbaarheid Score: 5
Beeldkwaliteit Score: 4
Modbaarheid Score: 5
Drivers en compatibiliteit Score: 4
Warmte en geluid Score: 3
Prijs Score: 4

https://lh5.googleusercontent.com/_T2VryfN1prs/Tc615gLwpqI/AAAAAAAAAFE/8qT9j9pfuM8/17341.png

Inleiding

Als vervanging van mijn HD5750 crossfire set ging ik op zoek naar een single card oplossing omdat crossfire niet in alle games even goed tot zijn recht kwam. Na wat reviews te hebben gelezen kwam ik uit bij de HD6950, het nieuwste telg van AMD. De HD6950 zou iets sneller zijn als de HD5870 en zou daarbovenop een hogere tessalation perfomance hebben. Na het lezen van wat reviews ben ik tot aankoop overgegaan. Ik heb mijn exemplaar kunnen bemachtigen voor 269 euro bij cdromland.

What's in the box?

http://ic.tweakimg.net/ext/i/productsurvey/39185/17347.jpg
  • Driver CD
  • Crossfire Bridge
  • Mini DisplayPort-> HDMI convertor
  • HDMI Kabel 1,8m
  • Molex -> 6 pin convertor
De kaart zelf natuurlijk ook:
https://lh3.googleusercontent.com/_T2VryfN1prs/Tc6fFXsHzYI/AAAAAAAAAEY/EaLL_CuBT3Q/3734_06_full.jpg
Specificaties

http://ic.tweakimg.net/ext/i/productsurvey/39185/17349.png
Featureset

De feature set van deze kaart is dik in orde, achterop de kaart vinden we de volgende aansluitingen:
http://ic.tweakimg.net/ext/i/productsurvey/39185/17348.jpg
  • 2 x DVI Output
  • 2 x Mini DisplayPort Output
  • 1 x HDMI Outpout
In totaal is het mogelijk om 6 monitoren aan te sluiten via de 2 Display Ports hiervoor heb je dan wel weer speciale adapters nodig. Daarnaast is er ook nog iets nieuws te vinden op deze kaarten en dat is ondersteuning voor 3D beelden, de AMD HD3D Technology, ikzelf heb geen 3d-scherm en dus ook geen mogelijkheid om deze functie te testen.

Beeldkwaliteit

De beeldkwaliteit is prima in orde, ik zie dan ook geen verschil met mijn oude kaarten.

Prestaties

Het onderdeel waar het allemaal om draait bij een grafische kaart ik zal verschillende games testen om de prestaties te meten, de FPS is gemeten door middel van het programma FRAPS.
Als testsysteem is gebruikt:
  • Antec 900 w/ fanspeed @ low
  • Coolermaster Realpower 520M
  • Asrock 870Extreme3 @ 2,5 Ghz NB - 2,0 Ghz HT
  • AMD phenom II X6 @ 3,75 Ghz (250 x 15.0)
  • 4096MB DDR3 Corsair XMS3 @ 1333mhz 6-7-7-20
  • Sapphire HD6950 met zowel HD6950 bios als HD6970 bios.
  • iiYama ProLite E2407 HDS @ 1920 x 1080
  • Catalyst Control Center 11.5
Call of Duty 4: Modern Warfare in combinatie met een extra zware movie config.*
Met Call of Duty 4: Modern Warfare gooit ontwikkelaar Infinity Ward het spel idee compleet over de boeg. Weg met die eeuwige Tweede Wereldoorlog: het hedendaagse strijdtoneel mag nu plaats gaan nemen.
Call of duty 4 is gebenchmarked op 1920 x 1080 @ 8 x AA voor de rest is alles maxed out.

*Bij call of duty 4 heb ik een demo gemaakt welke ik gebruik voor de benchmark, hieronder de demo, helaas is er bij het comprimeren nogal wat kwaliteit verloren gegaan, maar desniettemin geeft het een goede impressie van hoe het spel eruit ziet met de movie config erop. De gebruikte ingame settings zijn 1920 x 1080 @ 8x AA voor de rest is alles maxed out.


https://lh4.googleusercontent.com/_T2VryfN1prs/Tc2ZSATCC0I/AAAAAAAAAC0/AcgBb7gi7B4/s1152/Call%20of%20duty%204%20benchmark.JPG

GTA IV
Getest op:
Video Mode: 1920 x 1080 (60 Hz)
Texture Quality: High
Shadow Quality: Very High
Reflection Resolution: Very High
Water Quality: Very High
Texture Filter Quality: Anisotropic x16
Night Shadows: Very High
View Distance: 35
Detail Distance: 35
https://lh4.googleusercontent.com/_T2VryfN1prs/Tc2ZRw2j7xI/AAAAAAAAACw/WIQ6Q18XUcU/s1152/GTA%20IV%20Benchmark.JPG

Team Fortress 2
Team Fortress® 2 (TF2) is het vervolg op het eerste grote multiplayer oorlogsspel met verschillende klassen en twee teams. TF2, één van de meest populaire online actiespellen aller tijden, levert constant gratis updates die nieuwe spelstanden, maps, uitrusting en, het meest belangrijke, hoeden bevatten.
Team Fortress 2 is gebenchmarked op 1920 x 1080 @ 8 x AA alles maxed out
https://lh6.googleusercontent.com/_T2VryfN1prs/Tc2ZSZqTwKI/AAAAAAAAAC4/RcZPPpNqgeU/s1152/Team%20Fortress%202%20Benchmark.JPG

3Dmark 11 & Vantage
3DMark is een benchmark tool ontwikkeld door de Futuremark Corporation. 3DMark is ontwikkeld om verschillende hardware configuraties met elkaar te kunnen vergelijken, de focus ligt vooral op de grafische kracht van het systeem. Tests zijn gedraaid op de performance setting.
https://lh4.googleusercontent.com/_T2VryfN1prs/Tc2ZR9-bMsI/AAAAAAAAACs/P4wdUVrqfNk/s1152/3DMark%2011%20Benchmark.JPG
https://lh5.googleusercontent.com/_T2VryfN1prs/Tc5rlr8IRpI/AAAAAAAAADg/7xBpEZkHD8Y/s1152/3DmarkVantage.JPG

Dirt 2
Dirt 2 leek in de eerste instantie een gepimpte versie het eerste deel te worden, met vooral de nadruk op het showelement en overdreven spektakel. Codemasters heeft echter opnieuw een racer van formaat afgeleverd. Schitterende graphics gecombineerd met uitdagende gameplay en uitstekend racegevoel maken van Dirt 2 een waardige opvolger. Dirt 2 is gebenchmarked op 1920 x 1080 met 8 x AA voor de rest zijn alle settings maxed out.
https://lh5.googleusercontent.com/-qceMNMEq4P8/TgIEd2Hj95I/AAAAAAAAAGM/ncrKIKArrqc/s1152/Dirt2_benchmarks.JPG

Tesselation Perfomance
Hoewel ik niet de mogelijkheid heb om de tesselation perfomance te vergelijken van de HD5870 met de HD6950 ben ik nog wel een interessante vergelijking tegengekomen waarin naar voren komt dat de HD6970 een stuk hoger scoort op het gebied van tesselation. Achteraf is het dus een goede keuze geweest om voor de HD6950 te gaan en niet voor de HD5870 aangezien de HD6950 simpel te unlocken is naar de HD6970 en tot 69% betere tesselation perfomance bied.
https://lh5.googleusercontent.com/_T2VryfN1prs/Tc7BTbvZ4lI/AAAAAAAAAFQ/BmpvoP4UwJI/TessellationB.jpg

Modbaarheid

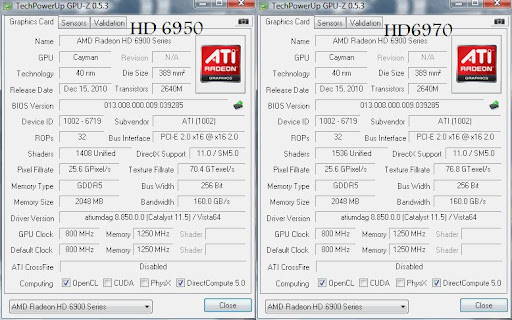

De modbaarheid van deze kaart is buitengewoon goed, door middel van een gemodde HD6950 bios is het mogelijk om de volle 1536 shaders te unlocken in plaats van de 1408 shaders standaard . Dit komt de prestaties uiteraard ook flink ten goede. Wie geintresseerd is in het unlocken van de HD6950 kan mijn gemodde bios gebruiken Klik!! deze kun je vervolgens op je HD6950 flashen om de extra shaders te unlocken.*
https://lh5.googleusercontent.com/_T2VryfN1prs/Tc17KDJXIDI/AAAAAAAAACg/JdsvCtf71og/Compare%20HD6950-70.jpg *Disclaimer: het gebruik van deze bios is geheel op eigen risico!

Naar aanleiding van Lesley's vraag heb ik onderzocht wat de verschillen zijn tussen de HD6950 en HD6970.

HD6950
https://lh6.googleusercontent.com/_T2VryfN1prs/Tc6YaufVUII/AAAAAAAAAEE/qJ9KlYa5-vc/s1440/HD6950Front.jpg
HD6970
https://lh5.googleusercontent.com/_T2VryfN1prs/Tc6Yd-cbJRI/AAAAAAAAAEI/0gWJn6_zSXo/s1440/HD6970front.jpg

Er zit verschil tussen de power-aansluiting 8 pins vs 6 pins en er zit nog iets extra's gesoldeerd op de HD6950. Voor de rest blijken er inderdaad verschillende memory chips op de kaarten te zitten welke niet zo goed tegen de voltages van de HD6970 kaart kunnen.
Het is dus NIET aan te raden om de HD6970 bios te gebruiken. In plaats daarvan kun je een aangepaste HD6950 bios gebruiken welke het standaard memory voltage intact houd.

Prestaties 1408 shaders tegen 1536 shaders
https://lh3.googleusercontent.com/_T2VryfN1prs/Tc6p7CIMEAI/AAAAAAAAAEw/5z2SaXdwF44/15363Dmark11.JPG
https://lh6.googleusercontent.com/_T2VryfN1prs/Tc6p9ame5BI/AAAAAAAAAE0/Q1CaYh0C-T8/15363dMarkVantage.JPG
We zien dat bij 3DMark11 de prestaties bij gelijke snelheden slechts met ~100 punten toeneemd. In 3DMark vantage is het een heel ander verhaal, hier hebben we te maken met een toenamen op de gpu score van maar liefst 600 punten. Al met al is het unlocken van de extra shaders dus mooi meegenomen. ;)

Warmte- en Geluidsproducite

https://lh5.googleusercontent.com/_T2VryfN1prs/Tc6U4M_mFuI/AAAAAAAAADw/0HjYRo5GD6I/6970-vapor-chamber.jpg De HD6950 en de HD6970 referentiekaarten bevatten dezelfde vapor chamber koeling, deze koelingsmethode heeft in theorie een lage geluidsproductie en geeft lage temperaturen.
In rust toestand is de kaart vrijwel niet te horen en kan ik het wel eens zijn met de uitspraak van AMD, onder load is de koeler wat rumoerig maar dit is niet storend als je aan het gamen bent.

Hieronder in de tabel vind je temperaturen onder idle en load.
De idle temperatuur is de gemiddelde temperatuur gemeten bij 10 minuten op het bureaublad.
De load temperatuur is de maximale temperatuur gemeten in 3Dmark 11

https://lh5.googleusercontent.com/_T2VryfN1prs/Tc5Y_7w31eI/AAAAAAAAADI/LycE3jGXg6A/s1152/Temperatuur_HD697050.JPG

Overclockbaarheid

Naast het feit dat deze grafische kaart makkelijk te unlocken valt is ie ook nog eens zeer goed over te clocken. Dit exemplaar kwam tot een max van 1010 / 1505 op een voltage van 1,3 volt op de core.
https://lh4.googleusercontent.com/_T2VryfN1prs/TcuVl_o1vFI/AAAAAAAAABU/GRhRVANYcRM/s1280/P6436%203Dmarks%2011.jpg

Conclusie

Al met al is de sapphire HD6950 een goede koop. Hij is simpel te unlocken naar een HD6970 waarmee je mooi weer 100 euro bespaard. Daarnaast is de overclockbaarheid ook goed. Mijn verwachtingen over de prestaties zijn uitgekomen in positieve zin, ik heb nog geen game gezien welke ik met deze kaart niet maxxed kan spelen.

Gebruikte bronnen

AMD
Wikipedia
Tweaktown
Overclockers.com

To Do list

• Benchmarks:
- Dirt 2
- Call of duty Black Ops
- Battlefield Bad Company 2
- 3DMark Vantage
• Resultaten met HD6970 bios toevoegen
• Temperatuurgrafiek toevoegen
