Door , , 66 reacties, 22.800 views •

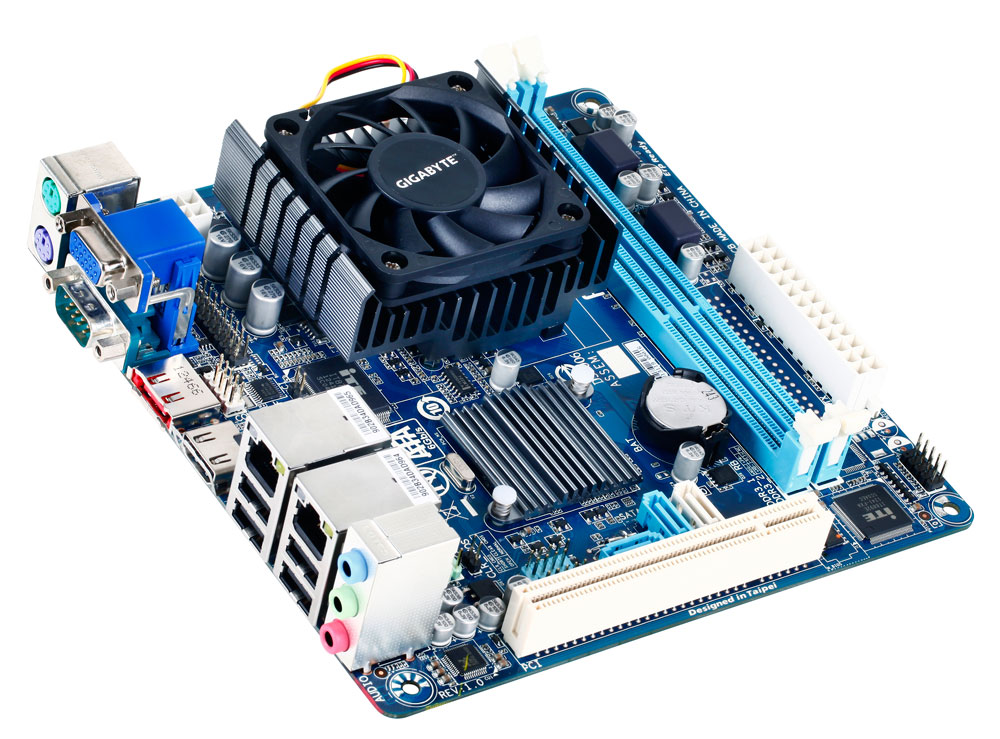

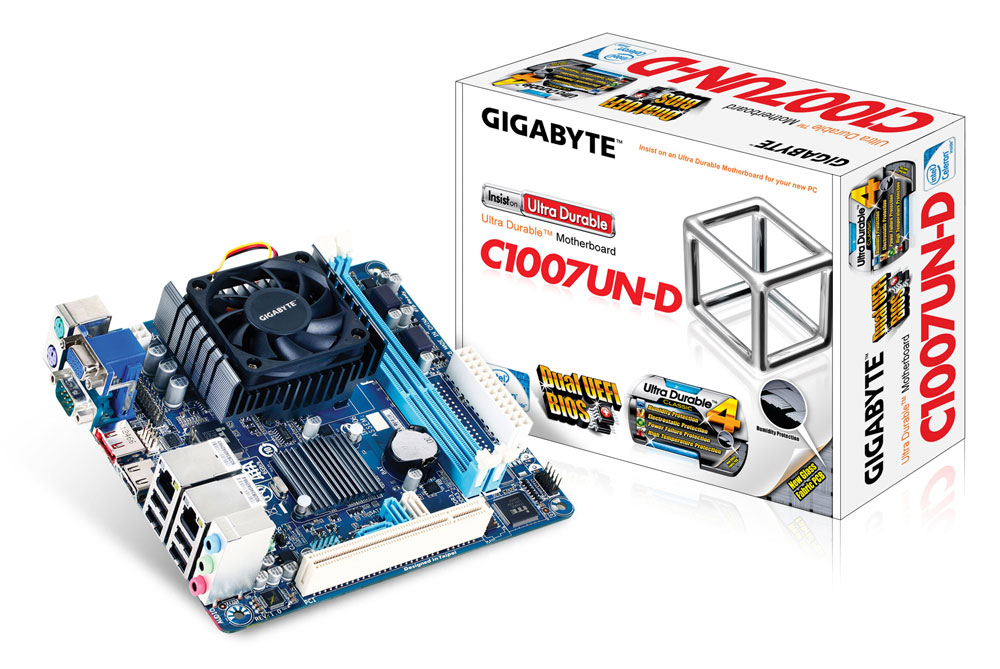

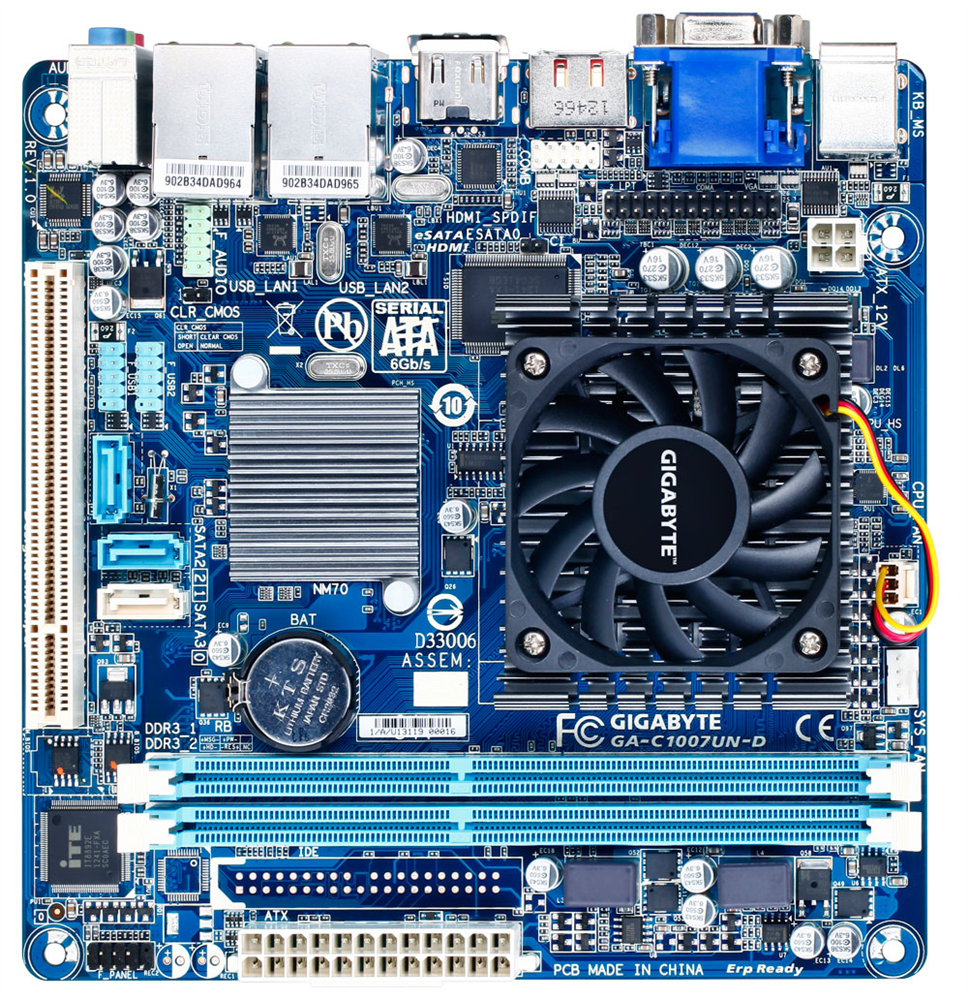

Hardwarefabrikant Gigabyte Technology heeft een mini-itx-moederbord met een ge´ntegreerde Celeron-cpu uitgebracht. Het moederbord beschikt behalve over de meeste gebruikelijke aansluitingen, ook over een RS-232-poort en een ouderwets pci-slot.

De op het moederbord geïntegreerde processor betreft een Celeron 1007U; een Ivy-Bridge-model met twee kernen dat op 1,5GHz tikt en een tdp van 17 watt meekrijgt. De grafische chip zit zoals bij de meeste Ivy-Bridge-cpu's in de processor gebakken en tikt op maximaal 1GHz. Gekoppeld aan de cpu is de NM70-chipset, die een energiezuinige versie van de 7-series chipsets van Intel is.

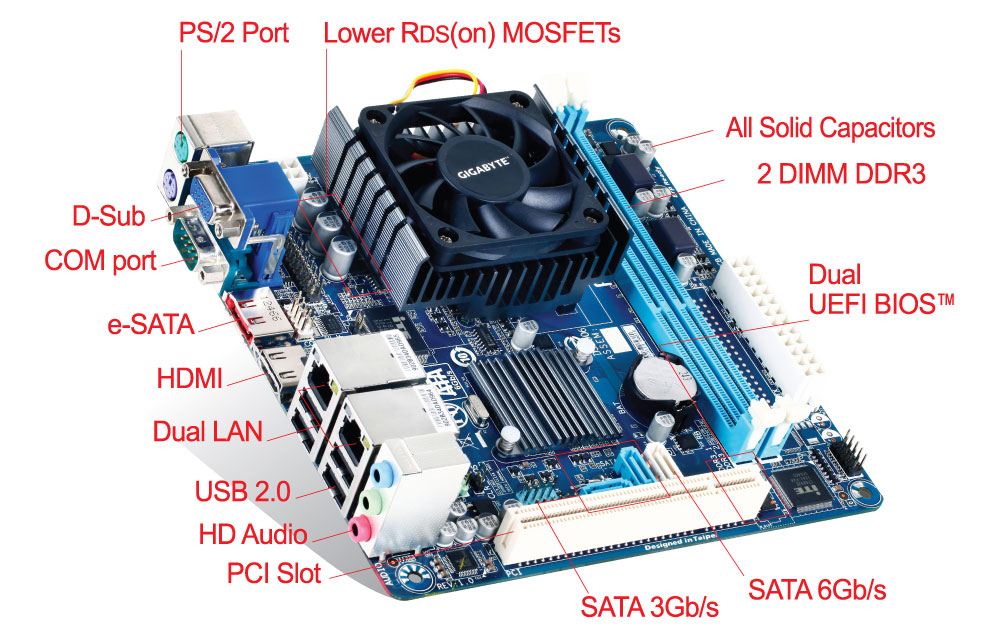

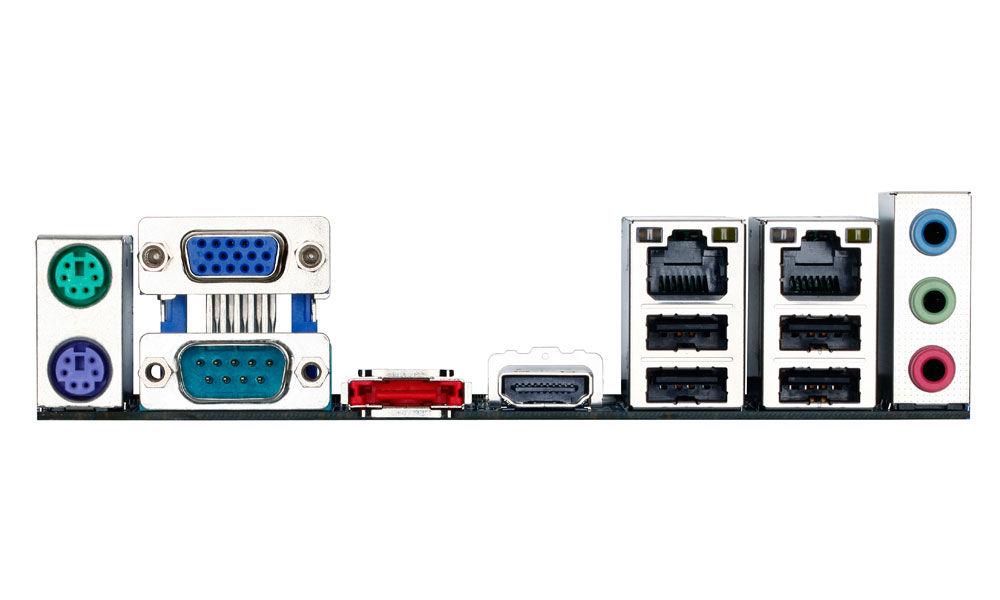

Wat opvalt aan het moederbord zijn de mogelijkheden om legacy-apparatuur aan te sluiten. Behalve over de eerder genoemde RS-232-poort, beschikt het moederbord over een header waarop een parallelle poort aangesloten kan worden. Daarnaast bevinden zich aparte ps/2-aansluitingen voor toetsenbord en muis, en een d-sub-connector op het i/o-paneel. Modernere apparatuur wordt echter ook ondersteund; het moederbord beschikt over een sata-6Gbit/s-poort en drie sata-3Gbit/s-poorten, waarvan er een extern is. Verder is er de mogelijkheid om maximaal acht usb 2.0-poorten aan te sluiten. De beide lan-poorten tot slot, werken maximaal op gigabitsnelheid.

Gigabyte GA-C1007UN-D Gigabyte GA-C1007UN-D Gigabyte GA-C1007UN-D Gigabyte GA-C1007UN-D Gigabyte GA-C1007UN-D

Reacties (66)

Wel legacy COM-poorten (voor als je nog een pre-ps2 balletjes muis hebt?) Maar geen USB-3.0 om met een stick te kunnen booten? ...
Met USB 2 kan je ook van een stick booten en van USB 1 ook. Com poorten worden overigens niet alleen voor pre-ps2 balletjes muizen maar ook voor hobbyprintjes, dataoverdracht en allerhande randapparatuur die je wilt aansturen omdat je de seriele poort direct kan aansturen.
lijkt me inderdaad duidelijk dat dit bordje voornamelijk bedoeld is voor semi-professionele toepassingen zoals domoticasystemen en apparaatbesturingen. Daarbij zijn de seriele- en parallelle poort vaak van groot belang.
Vind het ook jammer dat er geen USB3 op zit maar booten kan ook vanaf USB2. Weet ook eigenlijk niet wat je nou met een PCI slot moet, PCI-E was handiger geweest.
dit bordje is ook niet bedoel voor jouwn doelgroep
Ja maar veel bedrijven werken nog met oude apparatuur welke pas over 20 jaar afgeschreven is. Werkt vaak met
http://sine.ni.com/np/app.../pg/1/sn/n17:daq,n24:PCI/
zulke kaartjes
Ik denk niet dat de COM-poort gebruikt wordt voor muizen :p Eerder voor "oude" hardware (soms zelfs nog PIN apparaten) of specifieke industriŰle spullen.

Ik ben het wel met je eens dat een USB3-poort een goede toevoeging zou zijn!
Mijn eerste muis had een COM poort aansluiting
heb je die nog ?, ik zoek er nog een
Verdorie, heb er een paar maanden geleden nog 2 naar het containerpark gebracht...
Ik heb misschien wel een COM poort naar USB converter voor je? Even zoeken in de bakken met oude spullen.
Noem het maar "oude hardware". Mijn zonne-energie setup gebruikt nog gewoon RS232 (RS485 eigenlijk) om data door te geven. (februari '13 geplaatst).
Bijv Ubuntu draait gewoon heel goed op USB 2.0.

Meeste Linux Os'en wel!

[Reactie gewijzigd door sjepper op 13 maart 2013 10:30]

Compoorten zijn uiteraard om old-school apparatuur, zoals scanners, industiele apparatuur , modems etc etc aan te sluiten. Die gaan immers langer meer dan 10 jaar, maar soms wil je daar wel een recentere pc aan hangen. En mijn ervaring is dat de USB <-> RS232 dongles niet altijd werken omdat de software iets te intelligent is.


Je kunt uiteraard net zo goed vanaf een usb 2.0 booten als een usb 3.0.
Mijn ervaring is dat op moderne chipsets de usb 2.0 toch aanzienlijk sneller kunnen zijn als op de wat oudere chipsetmoederborden.

Ik heb een Asus laptop met 1 usb 3.0 poort en 3 usb 2.0 poorten en een Z77 moederbord (met meerdere USB 3.0 poorten) in mijn desktop.

Bij beide zijn de usb 2.0 poorten aanzienlijk sneller met usb-sticks als mijn backup-pc uit 2007 die alleen nog over standaard usb 2.0 beschikte. Denk dat dit logischer wijs toch aan de bus/chipset zal liggen.

[Reactie gewijzigd door BitBooster op 13 maart 2013 11:05]

Denk dat de doelgroep voor dit soort borden ook in de POS sector te vinden is... Daar is nog veel randapparatuur via rs232 aangesloten al wordt het steeds minder
Je hebt een slechte ervaring met USB <-> RS232 dongles omdat 95% van die adapters met een Prolific chip komen, die ook nog eens een slechte implementatie in de drivers heeft.

De Úcht goede dongles hebben een FTDI chip en zijn zeer betrouwbaar voor professioneel gebruik. Google eens "FTDI vs Prolific" of lees volgende tekst eens door: http://www.usconverters.c...w/usb_rs232_problems.html
Nooit problemen gehad met prolific adaptors, en tja ftdi is net zo low buged als prolific.
Bij FTDI hebben ze die kabeltjes zo ongeveer uitgevonden. Er zit wel degelijk een kwaliteitsverschilletje tussen.
Je kunt weliswaar booten vanaf een USB 2.0, maar een volledige Windows installatie vanaf USB (Windows To Go) werkt toch echt een stuk comfortabeler vanaf 3 dan vanaf 2, nog los van dat je om het op een 'gewone' USB 2.0 stick te doen je dit niet via de standaard functionaliteit kunt doen maar zelf zult moeten knutselen.
Dus ja: het werkt, maar net zo goed is zeker niet het geval.

RS232 is ook vaak (nog steeds) nodig voor het configureren van netwerkswitches in het geval dat de netwerkverbinding niet beschikbaar of niet juist geconfigureerd is.
Ontzettend veel (nieuwe) industriŰle apparatuur heeft nog een seriŰle aansluiting, vergis je daar niet in. Er is makkelijk mee te verbinden en voor te programmeren. Ik neem verder aan dat dit soort moederborden vooral bij bedrijven worden gebruikt, en verder bij een paar tweakers thuis.
Mijn Toshiba Tecra heeft om dezelfde reden dus ook een com-poort. De laptops uit de tecra-serie zijn echte werkpaarden. Het zijn ook de enige laptops die het op schepen langer dan een jaar uithouden. De rest trilt kapot.,
We gaan wat off-topic, maar het zijn niet de enigen. De Panasonic Toughbooks gaan nog een stapje verder dan de Tecra's wat robuustheid betreft.
Wel legacy COM-poorten (voor als je nog een pre-ps2 balletjes muis hebt?) Maar geen USB-3.0 om met een stick te kunnen booten? ...
Zoals gezegd is het booten vanaf USB2.0 ook prima.
Daarnaast kan ik me wel voorstellen dat USB3.0 hier is weggelaten. Afhankelijk van de chipset die gekozen is (er blijken 2 versies van de NM70 te zijn als ik http://www.fudzilla.com/h...nm70-ulv-chipset-detailed bekijk) heeft het ding geen standaard USB3.0 onboard zitten. Dat zou betekenen dat je een 3rdparty chip nodig hebt, en daar moet wel ruimte voor zijn. En als ik zo naar de PCB kijk gaat dat nogal krap worden.
Ik gebruik een com poort om mijn oude X10 (home automation) interface te programmeren. Vandaar dat ik bij voorkeur een nieuw moederbord met rs232 poort koop, al zijn die tegenwoordig wat moeilijker te vinden.
Ik gebruik een com poort om mijn oude X10 (home automation) interface te programmeren. Vandaar dat ik bij voorkeur een nieuw moederbord met rs232 poort koop, al zijn die tegenwoordig wat moeilijker te vinden.
Gigabyte heeft behoorlijk wat bordjes met RS232 headers. Losse poorten zie je inderdaad niet heel veel, maar als je gaat kijken naar headers voor die poorten dan zijn er gelukkig nog wel wat bordjes voor te vinden.
Ik kom vaak genoeg bij bedrijven die uit nood een zeer oude pc hebben staan omdat daar nog een isa kaart inzit, en ook bij bedrijven die veel met seriele en parallele aansluitingen werken. De computer is maar een klein gedeelte van het systeem wat duizendeneuries kost.
Dus ik vind het een slimme zet. ben benieuwd naar de prijs
COM-poort is voornamelijk voor de embedded systemen. Daar wordt nog veel gebruik gemaakt van o.a. barcode scanners en noem maar een paar seriŰle apparaten.
Natuurlijk verbruikt het wat meer dan een RPi maar dit is hartstikke leuk om achter je tv te hangen! Schrok al even omdat ik geen Hdmi zag maar die zit er gelukkig wel op. :9

Neem aan dat dit soort onboard Chips ook gewoon makkelijk full HD aan kunnen?
Ik zou dit niet achter je TV hangen. Dan kun je beter voor de aangekondigde Asus e2KM1-I Deluxe gaan of voor de ASrock A50m-e350M1 (als je iets lichter / supergoedkoop wil en geen bluetooth of wifi nodig hebt).

De celeron heeft wel een GPU, maar haalt het bij lange na niet bij de AMD APU's voor video playback.
Voor games is-ie misschien minder snel, maar voor video playback maakt het echt geen bal uit hoor. Een Ivy Bridge chip doet 1080p met net zo weinig moeite als een AMD APU, er zit gewoon dezelfde hardwarematige video decoder in als in alle andere Ivy Bridge chips van de GT1 die.
Ik heb zelf een GTX-680 op een mini-itx board met een i7 3770K processor en 16GB RAM :)

Mini-ITX FTW !!! (ASUS P8H77-I)
Hopelijk is deze Gigabyte GA-C1007UN-D wel op korte termijn beschikbaar voor de ge´nteresseerden.

Ik heb zelf ook wel interesse in die Asus e2KM1-I Deluxe maar sinds de aankondiging begin januari is het stil.

Aankonding is leuk, beschikbaarheid is vaak een ander verhaal.
Ik vind het maar een raar bordje. Langs de ene kant heb je al de "oude" technologie, langs de andere kant heb je een aantal nieuwe dingen... Ik vraag me af wie zo iets zou willen kopen.
Bouwers van passief gekoelde embedded systemen, die via RS232 allerhande industriele apparatuur aansturen. De gemiddelde consument heeft er niets aan.

[Reactie gewijzigd door Dreamvoid op 13 maart 2013 10:33]

Precies, ik ben blij dat er nog steeds dit sort bordjes worden gemaakt.
het is zeer makkelijk hier een schakeling achter te zetten,
COM, en LPT poorten worden nog veel toegepast in de hobby en industrial markt.
ideaal bordje voor wetenschappers / medisch personeel om metingen via rs-232 te verrichten
Toch jammer, Ik had liever een passieve koeling gezien.
Je kan er toch een groter koelblok op zetten en hem passief koelen?
Ik heb opzich wel interesse in dit bordje. Oke, het is niet het kleinste moederbord, maar de meeste dingen die je nodig hebt zitten erop. Is volgens mij sterker dan een Pi, en heeft ook meer mogelijkheden.
ik ben benieuwd wat dit bordje gaat kosten,
de mogelijkheden zijn uiteraad beter dan de Pi, alleen dit format is wat groter.

ik heb nog een picoPSu liggen, kan ik die hier mooi op gebruiken,

zouden dit 2 Gbit poorten zijn, of zijn het 100mbit Lan poorte
Onderaan het artikel staat: De beide lan-poorten tot slot, werken maximaal op gigabitsnelheid.
Het staat in de laatste regel :)
De beide lan-poorten tot slot, werken maximaal op gigabitsnelheid.
.

Ik had er ook een mooie vervanger voor gedacht omdat bij ondertitelingen mijn Q6600 met een antieke Geforce 9600GT nogal eens wil haperen, maar dat wordt me eigenlijk dus hierboven meteen afgeraden.
staat in het artikel. "De beide lan-poorten tot slot, werken maximaal op gigabitsnelheid."
laatste zin.
Anders ik wel. Als dit een leuk prijsje krijgt en het verbruik ligt laag genoeg dan neem ik er eentje. Alleen de koeler vervangen en ik ben klaar.
Ik ben benieuwd hoe het met de verkrijgbaarheid zit. Ik heb nu een bestelling staan voor de Asus C60M1 waar ik al weken op zit te wachten. Hiervoor werd mijn bestelling geannuleerd van andere mini-itx moederbord omdat die ook al niet meer verkrijgbaar was.
Zou een mooi bordje kunnen zijn ism Freenas
alleen net wat te weinig SATA -poorten....
Gigabyte staat niet echt bekent om laag enegie verbruik van hen moederborden, hopelijk is dat voor dit moederbord beter. Kan wel een leuk moederbordje zijn voor een sub 10watt idle systeem.

Icm met iets als xpenology zou het geschikt zijn om te dienen als NAS/router
Dit is een industrieel bord, rs232 is dan heel gewoon om met zware machines te praten.
Geen bordje voor tweakers dus.
Dit is een industrieel bord, rs232 is dan heel gewoon om met zware machines te praten.
Geen bordje voor tweakers dus.
Integendeel, als je aan hardware tweakt, kun je meer met rs232 dan usb.
Dit MB is perfect voor een zelfbouw NAS. Het enige minpunt dat ik zou kunnen bedenken is dat er maar een SATA6-poort aanwezig is.

De CPU en het MB zijn volgens de specs zuinig en het heeft twee UEFI-'Biossen'. Altijd lekker bij het flashen van de BIOS.

Zelf ben ik helemaal fan geworden van het M-itx formaat. 'Vroeger' wilde ik zo groot mogelijk, tegenwoordig lekker compact. Mijn volgende workstation zal waarschijnlijk ook uit dit formaat bestaan.

Voor de mensen die UEFI willen gebruiken, check even mijn blog (ja.. reclame voor mezelf :P ), waar je rekening mee moet houden bij een UEFI Installatie. :)

Nu alleen nog een mooie case zoeken in de price watch. :p
