Kyocera heeft op de Ceatec 2011-beurs in Tokio nieuwe touch-technologie getoond waarmee gebruikers bedieningselementen op het scherm kunnen voelen. Het bedrijf maakt hiervoor gebruik van piŽzo-elektrische elementen in het scherm.

Kyocera heeft de piëzo-elektrische elementen tussen de lcd en het touchpaneel geplaatst. Bij aanraking van een bedieningselement, bijvoorbeeld een virtuele knop, laten de piëzo-elektrische elementen het touchpaneel trillen op de plek van de vinger. Hierdoor krijgt de gebruiker het gevoel dat de knop fysiek ingedrukt wordt.

De piëzo-elektrische elementen fungeren ook als sensor. Zo kunnen ze onder meer lokaliseren waar op het scherm gedrukt wordt en de uitgeoefende druk meten. Door de frequentie en de amplitude waarmee de elementen vibreren te variëren kan dan een passende haptische feedback aan de gebruiker doorgegeven worden.

Op deze manier is het volgens Tech-On onder meer mogelijk om verschillende soorten knoppen te simuleren. Zo kan het gevoel van een zachte knop of een wat hardere, mechanische klik worden doorgegeven, terwijl het bijvoorbeeld ook mogelijk is om, net als bij camera's, een knop virtueel half in te drukken voor het scherpstellen en door te drukken voor het nemen van een foto. Ook kunnen de knoppen worden gevoeld als je met je vinger over het schermoppervlak glijdt.

Momenteel is de haptische feedback nog niet mogelijk met verschillende vingers tegelijk. Volgens Kyocera is het vibratiepatroon afhankelijk van de coördinaten op het scherm, waardoor één vinger wel een knop voelt, terwijl een tweede vinger alleen eenvoudige vibratie registreert.

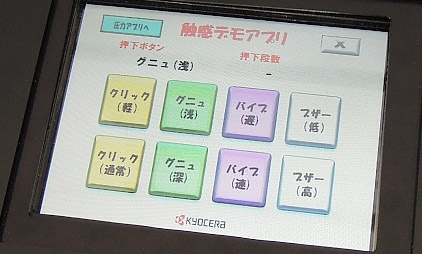

Het Japanse telecombedrijf KDDI heeft al een smartphone-prototype met de nieuwe touch-technologie ontwikkeld. KDDI demonstreerde deze op de Ceatec 2011, met onder meer webbrowsing en videogames.

Kyocera touch piezo haptic feedback

Reacties (33)

Dit was toch ook al eerder te zien in een patent van apple dat het toetsenbord diepte moest geven?
Een patent en een werkend product is niet het zelfde. Mooi dat ze dit voor elkaar hebben gekregen, dit bied veel meerwaarde aan touch toetsenborden.
Een octrooi (patent is een engelse term) voor fysieke objecten (hardware) dat niet kan leiden tot een gerealiseerd product wordt als ongeldig beschouwd. Je kan niet een octrooi nemen op product X - enkel voor product X geproduceerd volgens methode Y.
Een octrooi bevat steeds een productiemethode of moet duidelijk maken op welke manier het object/concept moet worden gerealiseerd. Op basis van een octrooi moet bij voorbeeld een onderzoeker de mogelijkheid krijgen zelf het product te realiseren voor studie-doeleinden. De bedoeling van een octrooi is namelijk niet alleen het beschermen van het intellectuele eigendom maar ook het doen evolueren van de stand der techniek.
Dit was toch ook al eerder te zien in een patent van apple dat het toetsenbord diepte moest geven?

Als Apple inderdaad diepte aangeeft dan is er niets aan de hand. Diepte betekent dat iets lager dan de norm (touchpanel) ligt. Bij deze techniek voelt het aan dat de knoppen boven de touchpanel uitsteken. :P
-_-
Met dat "diepte" van Apple's patent werd algemeen diepte bedoeld.
3D heeft ook diepte, daar spreek je ook niet van hoogte of reliŽf.
Geweldig, de patenttrol kan hier dus flink van meeprofiteren?

Apple is niet meer wat t geweest was.. jammer.

Nonetheless, hopen dat dit binnenkort de markt betreedt, interessant stukje technologie. Waar ik overigens al een hele poos op wacht, touch-screen toetsenborden zijn verschrikkelijk.
En de volgende stap is misschien dat het scherm zelf ook geluid kan produceren aangezien piezo elektrische actuatoren daar al voor gebruikt worden. Ieder onderwerp op het scherm zou een aparte geluidsbron kunnen worden op die manier en speakers kunnen misschien helemaal vervallen op den duur.

Mooie ontwikkeling in ieder geval, dit.

[Reactie gewijzigd door E_E_F op 7 oktober 2011 13:48]

Precies ja! Alhoewel ik niet met zekerheid kan zeggen of die ook toegekend is. Maar wel een leuke feature. Of het ook echt nodig is, vraag ik me af.
Volgens mij was hier eerder ook al een artikel over met dezelfde soort techniek.. Correct me if I'm wrong.
Jup dit was ook een laagje tussen de touchscreen/lcd waarmee structuur/lijnen kunnen worden nagebootst en dit laagje kosten nog geen 4dollar meende ik.
Kan je nagaan wat het straks voor de consument meer gaat kosten :+
We worden straks weer een poot uitgedraaid om over deze nieuwe techniek op ons mobiele apparaat te kunnen beschikken.
Inderdaad, ik meen dat er hier eerder iets over heeft gestaan, dit ging toen om een prototype zwart-wit scherm wat ook texturen en dergelijke kon laten voelen. Kan het zo ook niet meer terugvinden.
Kijk dat zou fijn zijn!
Door de frequentie en de amplitude waarmee de elementen vibreren te variŽren kan dan een passende haptische feedback aan de gebruiker doorgegeven worden.
Dus je voelt geen knop, maar getril onder je vingers? Tenminste, als ik een toets op mijn normale toetsenbord indruk, voel ik geen getril maar gewoon een niet-trillend oppervlak dat met een bepaalde weerstand omlaag gaat. Ik zie dus niet helemaal hoe dit je het gevoel moet geven dat je een knop indrukt :?
Je kan best veel spelen met frequentie en andere intervallen zodat het voor je zenuwen niet op een trilling lijkt, ik denk dat ze dat bedoelen.
als het heel snel trilt voel je het -denk ik- niet meer
Ingewikkelde stof:
http://mathworld.wolfram.com/FourierSeriesSquareWave.html

Met andere woorden, je kan een 'golf' maken in de tijd en in de ruimte. Deze 'golf' kan ook een drukspanning zijn over een bepaald gebied. Door met verschillende frequenties en fases te spelen kan je wel degelijk een gelokaliseerd druk-effect krijgen met deze piezo elementen.

Je zal (bij benadering) dus geen getril ervaring, maar daadwerkelijk een knop. Er komt wel het een en ander bij kijken, maar het zou ook met meerdere vingers mogelijk moeten zijn, want je kan in principe (als je oneindige bandbreedte hebt, that is) elke willekeurige vorm maken. Er zullen echter hier wel wat randvoorwaarden spelen waardoor het een stuk ingewikkelder wordt dan het theoretische perfect verhaal wat hierboven beschreven wordt.
Kan dit ook gebruikt worden voor blinde mensen? Bijvoorbeeld met braille op de knoppen.
Dit lijkt me vooralsnog niet mogelijk. Om dit mogelijk te maken moet je dus een patroon kunnen creŽren met trillingen op een dusdanig klein oppervlak. Buiten dat moet je dat verschil dus ook nog eens als mens zijnde kunnen voelen.

Buiten dat moet het scherm dus continu trillen op alle plekken waar de knoppen zich bevinden. I.p.v. feedback te geven wanneer je een knop aandrukt zodat je deze ''voelt''.

Al met al lijkt me dat nogal onmogelijk...

[Reactie gewijzigd door Perkouw op 7 oktober 2011 11:38]

Dan lijkt me voice feedback toch veel eenvoudiger
Ik heb liever niet dat een OV-oplaadpunt mijn pincode hardop voorleest..
En voor 'simpele' toetsenborden zoals gebruikt bij pinautomaten en soortgelijke machines kan zo'n touchscreen wel degelijk voldoende informatie bieden voor blinden.

Toen de NS de oude kaartjes automaten verving (waar je de postcode moest invoeren) door meer kiosk achtige automaten waren het juist de blinden welke ineens geen kaartje meer konden kopen en de service punten waren niet altijd open. Een dwangsom van de overheid (Tweede Kamer) heeft er uiteindelijk voor gezorgd dat de service punten dezelfde openingstijden hebben als het station zodat blinden altijd een kaartje kunnen kopen.
Het zou misschien wel mogelijk zijn maar het is een touchscreen. Je gaat dan eerst met je vinger over het touchscreen heen om te kijken waar de knoppen zitten, en daarna moet je ze bedienen. De software moet dit onderscheid kunnen maken en ook een verschillend patroon trillen voor elke knop.

Een leuk onderzoek project voor iemand.
Dit lijkt me een zeer goede ontwikkeling. Ik ben erg blij met mijn Android toestel en vind een touchscreen ook prima werken, maar met een simpel T9 systeem en fysieke knoppen is het makkelijker om blind te typen. Bijvoorbeeld op de fiets typ ik met T9 probleemloos een SMS, terwijl dat met een onscreen keyboard een stuk lastiger is.
Leuk dat je voelt wanneer je een knop indrukt, maar de reden dat je een knop wilt voelen, is juist dat je hem voelt VOORDAT je hem indrukt. Zo kan je zonder te kijken over de knoppen heen gaan en drukken als je bij de juiste bent en niet ertussen, zoals bij een gewoon toetsenbord.
Enige tactiele feedback dat je een knop hebt ingedrukt is natuurlijk ook wel fijn. Hoe vaak ik m'n telefoon wel niet wegleg en dan nog net even een app open...
Dat zal hier waarschijnlijk ook wel kunnen: om te voelen moet je toch echt de knop aanraken, en ik denk dat deze techniek dat prima moet kunnen registreren en aan de hand daarvan een toetsenbord moet kunnen laten voelen (of misschien wel het toetsenbord ten alle tijde aan hebben staan).
Vergelijkbaar met mijn oude I-Feel muis van logitech. Maar dan uiteraard met directe aanraking.

Die muis ging ook trillen als je over knoppen kwam, en kon verschillende oppervlakken simuleren. En in Serious Sam werkte de Kettingzaag er ook mee.

Al met al een toffe ontwikkeling, ook voor blinde/slechtziende mensen.
Hier zie ik ook markt in voor controllers voor gameconsoles. Zo kan je dynamisch de controller aanpassen, maar omdat controllers praktisch altijd blind bediend worden, toch de "feel" van de knoppen houden. Je zou dan een beetje hetzelfde idee krijgen als de WiiU.
Dit zou heel goed kunnen werken met het achterste touchpanel van een PSVita. Daar swipe je toch alleen maar overheen en om dan de textuur van een grasveld te voelen en een schok als je de bal raakt in FiFa ofzo zou erg vet zijn. Of ben ik de enige die er zo over denkt?
