Toshiba heeft een lichtgevoelige cmos-beeldsensor ontwikkeld waarbij de lichtgevoelige laag met fotocellen en de metalen bedradingslagen zijn omgewisseld. Toshiba heeft de nieuwe 1/2,3"-Dynastron-sensor uitgerust met 14,6 megapixels.

De nieuwe Dynastron-beeldsensor is onder meer bedoeld voor gebruik in compactcamera's, waarbij de grootte van 1/2.3" gebruikelijk is, en voor mobieltjes. Deze laatste moeten wel beschikken over een chipset met ingebouwde logica voor het uitlezen van de beeldsensor en het verwerken van de beeldgegevens.

Door de fotocellen direct onder de microlenzen en het rgb-kleurenfilter te plaatsen, is de nieuwe beeldsensor lichtgevoeliger dan conventionele cmos-beeldsensors. Bij de huidige cmos-beeldsensors bemoeilijkt de laag met de metalen bedrading de lichtabsorptie van de fotocellen. Ook is het bij de zogeheten backside illuminated-technologie eenvoudiger om het aantal lagen met metalen bedrading te vergroten.

De hogere lichtgevoeligheid kan goed gebruikt worden omdat de grootte van de pixels door de hoge resolutie slechts 1,4 micrometer bedraagt. Met de sensor kan video met een maximale framerate van 60fps worden opgenomen, terwijl hd-resoluties van 720p en 1080p haalbaar zijn.

Toshiba zal in december de eerste samples van de beeldsensor afleveren, terwijl de massaproductie zal starten in het derde kwartaal van 2010. De productie zal plaatsvinden in Toshiba's productiefaciliteiten in Oita in Japan. De nieuwe beeldsensors worden geproduceerd op 300mm-wafers met een 65nm-procedé. De productiecapaciteit zal in eerste instantie 500.000 exemplaren per maand bedragen.

Toshiba is niet de enige sensorfabrikant met de zogeheten bsi-technologie. Ook Sony heeft al een cmos-beeldsensor met een dergelijke technologie in zijn productgamma toegepast onder de merknaam Exmor R. Sony gebruikt deze sensors al in een tweetal hd-camcorders, en de Cyber-shot TX1- en WX1- compactcamera's.

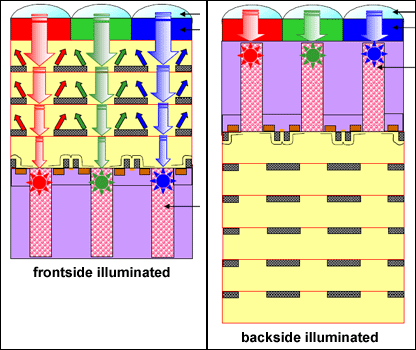

Toshiba Dynastron backside illuminated cmos-beeldsensor
