Delftse elektrotechnici maken grootste 3d-display ter wereld

Door Arie Jan Stapel, donderdag 20 april 2006 11:30
Bron: ETV, submitter: Tirroj, views: 33.583

De ElectroTechnische Vereeniging, de studievereniging voor elektrotechnici aan de TU Delft, bouwt momenteel het grootste 3d-display ter wereld. De gebruikelijke 3d-displays wekken alleen de illusie van diepte, maar het display van de ETV is 'echt' driedimensionaal. Het bestaat uit 8000 leds die in een matrix van acht meter breed, vier meter hoog en twee meter diep zijn opgenomen. Om het licht beter te verstrooien is elke led bevestigd in een pingpongbal. Voor de aansturing ervan worden acht printplaten met een paar duizend componenten gebruikt, die met in totaal vier kilometer koperdraad aan de leds zijn verbonden. Voor de demonstratie heeft de ETV 3d-versies gemaakt van de spellen Tetris, Pong en Snake. Ook kunnen er teksten op het display worden getoond. Het display zal zondag om 21:00 uur op de Markt in Delft worden onthuld. De ETV heeft al vaker extreem grote displays gemaakt. Tien jaar geleden maakte de vereniging het grootste Tetris-spel ter wereld met computergestuurde lampen in de kamers van het faculteitsgebouw. Vijf jaar geleden werden er met dezelfde techniek sms-berichten op het gebouw getoond.

3d-megadisplay

Volgende 11:59
Vorige 11:24

Categorieën

Gerelateerde artikelen

Reacties

Flat modeFlat mode Sorteer aflopendSorteer aflopend Moderatie FAQModfaq
Niveaufilter: -1 Ongewenst: 76 reacties zichtbaar760 Neutraal: 75 reacties zichtbaar75+1 Meerwaarde: 31 reacties zichtbaar31+2 Verplicht leesvoer: 12 reacties zichtbaar12
«  1  2  3  »

Door Bargemanos, donderdag 20 april 2006 11:36

Score: 1
Het lijkt me dat deze leds ook aangestuurd moeten worden waarneer er tetris gespeeld gaat worden.

Door Wildfire, donderdag 20 april 2006 11:36

Score: 1
En jij denkt dat een 3D-beeld zichzelf genereert ofzo?

Door phantomus, donderdag 20 april 2006 11:40

Score: 0
Nee, ik denk dat je 8000 leds vanuit een applicatie willekeurig aan en uit moet kunnen zetten. Ik snap best dat je daar wat hardware voor nodig hebt, maar meerdere printplaten met duizenden componenten?

Door Ro_WI, donderdag 20 april 2006 11:44

Score: 0
Op een latch kun je 8 leds hangen.
8000/8 = 1000 en dan komt daar nog de voeding en meerdere micro's bij.
Misschien dat je je eerst een beetje in dit onderwerp moet verdiepen voordat je hier onzinnige posts plaatst. |:(

Door scsirob, donderdag 20 april 2006 12:22

Score: 0
8000 LED's met elk 20mA stroom = 160 Ampere aan stroomverbruik. Moet toch allemaal aangestuurd worden..

Door fiat power849, donderdag 20 april 2006 12:36

Score: 0
8 printplaten met onder andere tweehonderd weerstandjes, honderd torren, en nog veel meer zooi per printplaat. Is bij mij wel enkele duizenden...

Door Plague, donderdag 20 april 2006 12:48

Score: 0
Bij 5 Volt ja, dat maakt nogal een verschil :)

Dat is "slechts" 3,6A bij 220V, als mijn electrotechnische kennis mij niet in de steek laat :o

Door GoBieN-Be, donderdag 20 april 2006 13:16

Score: 0
>>20mA x8000 = 160A

Natuurlijk wordt zo'n hoeveelheid leds ge multiplexed zodat er nooit 8000 leds branden, misschien max 1000 en dat is dan maar 20A ;)

Door OpAmp, donderdag 20 april 2006 13:26

Score: 1
Elke led is inderdaad gemultiplexed, echter pompen wij er 200 mA doorheen, en dat op 1/10 van de tijd... dus vergelijkbaar met vol continue 20 mA door elk ledje.

Wat betreft de componenten, er zitten dus oa ook FET's op die wel 20 Amp moeten kunnen schakelen en per 10 ledjes een tor en wat weerstandjes.

Door mariusjr, vrijdag 21 april 2006 00:10

Score: 0
Klopt.
Maar dit moeten ze nog wel polariseren om er gelijkspanning van te maken, wat marge aanhouden voor de stabiliteit...
Ik weet niet welke voltage ze u iteindelijk hebben aangenomen, maar 110 Volt lijkt me waarschijnlijk.

Dus kom je op 7.2 Ampere. Kan nog steeds makkelijk op 1 groep :-)

Door Drgn, donderdag 20 april 2006 11:38

Score: 2
De stellage op de foto is onderdeel van het display? Anders klopt het aantal van 8000 leds en 1 led per pingpongbal niet. Ik zie namelijk maar 10x10x10 = 1000 pingpongballetjes...

Door Ro_WI, donderdag 20 april 2006 11:40

Score: 2
Hij zal misschien nog niet af zijn, het idee is namelijk helemaal niet nieuw:
http://www.jamesclar.com/product/2005/3dcubewhite/
Het is de grootte die alle anderen overtreft.

Door leuk_he, donderdag 20 april 2006 15:19

Score: 0
en dat heeft ook de nodige aandacht gehad op het forum...

wat kruisbestuiving:

http://gathering.tweakers...message/25611198#25611198

Door Cameleon73, donderdag 20 april 2006 11:42

Score: 2
Ja, kijk maar 'ns naar de bronlink (8 van deze jongens op/naast elkaar).

[edit]
@ Ro_Wi: interessante link. Vooral de tekst [quote]
The 3D Display Cube is a patent pending display system.
[/quote] doet mij afvragen welke problemen er nog voor deze Delftse ET'ers kunnen opdoemen...

Door Biermeester, donderdag 20 april 2006 12:19

Score: 1
Vooral de tekst The 3D Display Cube is a patent pending display system. doet mij afvragen welke problemen er nog voor deze Delftse ET'ers kunnen opdoemen...
Geen, want het gaat volgens mij niet om een uitvinding/productiemodel, maar om promotie activiteit i.v.m een lustrum.

Door MarvinDMartian, donderdag 20 april 2006 13:22

Score: 0
Zijn patenten niet geldig als je geen geld voor de "inbreuken"?

Gloednieuw legaal gedachtengoed, lijkt mij (IANAL).

Door Biermeester, donderdag 20 april 2006 14:34

Score: 0
Ja hoor, de eventuele patenten zijn gewoon geldig.

Door k1n8fisher, donderdag 20 april 2006 21:19

Score: 0
Maar is het niet zo dat er alleen moet worden betaald zodra er commercieel gebruik van wordt gemaakt??

Als ik nu voor mezelf zo'n display in elkaar zet dan hoef ik ook geen geld te betalen maar als ik hem daarna met flinke winst verkoop weer wel!

Deze jongens bouwen dit met de bedoeling er zelf gebruk van te maken niet om hem met winst te verkopen!

Het zou toch achterlijk zijn als je geld moet betalen over iets wat je niet commercieel gebruikt, alhoewel de platenindustrie daar anders over denkt!

Door bamboe, donderdag 20 april 2006 11:51

Score: 2
berekening klopt wel,

deze foto lijkt op 2mx2mx2m, dat is 8m3,
1000/8 is 125 Pingpong ballen per m3

8x4x2x125 is 8000 ballen.

Door dvogel, donderdag 20 april 2006 11:43

Score: 2
Back to the basics... een echt zwart/wit scherm

En misschien moeten ze het niet groter maken maar de resolutie vergroten en wat kleur in brengen...dat zou pas stoer zijn

Door AugmentoR, donderdag 20 april 2006 12:42

Score: 1
De pingpongballetjes en componenten zijn niet bepaald transparant. Bij een veel hogere resolutie zul je de achterste leds niet meer kunnen zien.

Door ]eep, donderdag 20 april 2006 15:11

Score: 1
en dat is dus precies waarom dit een 3D display van niks is. Het werkt op basis van emissie ipv refractie (zoals alle materie IRL). Dit zou alleen goed kunnen werken als de 'pixels' (pingpongballetjes) doorzichtig zijn.

Door SPee, donderdag 20 april 2006 15:59

Score: 0
Als ze nou gewoon (spaar) lampen hadden gebruikt, ipv pingpong ballen, dan was hij ook nog doorzichtig geweest én had meer licht gegeven :)

Door weetgeennaam, donderdag 20 april 2006 18:04

Score: 0
haha, ja, maar spaarlampen hebben zo'n grote reactietijd... je 12ms kan je dan wel schudden...

Door twixxie, donderdag 20 april 2006 17:00

Score: 0
check de bronlink, daar zie ik toch echt op de onderste foto een aantal leds rood oplichten, ervanuitgaand dan het niet alleen rood kan weergeven(hoe kan je dan tetris spelen?) zal het ook wel groen en blauw kunnen weergeven dus het hele kleurenspectrum met de mengingen a la kleurentv :)

Door defusion, donderdag 20 april 2006 11:44

Score: 2
Dat tetrisspel wat ze 10 jaar geleden hebben gemaakt lijkt me veel stoerder :P

Door Xsuckx, donderdag 20 april 2006 11:51

Score: 0
Zijn er toevallig foto's of filmopnames van dat Tetris-spel te vinden op Internet? Het is wel een geweldig gezicht natuurlijk.

Door McFizban, donderdag 20 april 2006 12:05

Score: 0
Ik heb wel een paar filmpjes (als bedenker ervan moet je toch een leuk aandenken hebben).

Hier kun je de stukjes uit Ontbijt TV, Middag editie en het Jeugdjournaal zien:
http://home.wanadoo.nl/m.de.jel/ETV/
(Dit zijn re-encodes van de filmpjes die op de Lustrum CD-ROM staan van het 18e lustrum, ze zijn dus 10 jaar oud)

Hmm, Wanadoo is niet de beste om te hosten. Ik kijk even naar een andere oplossing.

Door RetepV, donderdag 20 april 2006 12:41

Score: 0
Goh, je zou bedenken dat iemand die zoiets kan bedenken ook kan bedenken dat als iemand om filmpjes vraagt, hij dat doet omdat hij ze wil bekijken.

Of korter gesteld: waar blijven de links?

:z

Door smmonk, donderdag 20 april 2006 11:49

Score: 0
Voor de aansturing ervan worden acht printplaten met een paar duizend componenten gebruikt, die met in totaal vier kilometer koperdraad aan de leds zijn verbonden.
Wel een beetje vreemd. 8000 leds (pixels), en al hebben ze meerdere kleuren, lijkt me toch geen probleem voor een normaal videokaartje. Iedere led kan toch als pixel aangestuurd worden? Zeker als je met zo weinig kleuren te maken hebt.

Door pSaik0, donderdag 20 april 2006 11:51

Score: 1
zo nieuw is dit toch niet, zoiets is al ontwikkeld door Barco.
Het werd ondermeer gebruikt in de tour van U2
hier kan je foto's zien van die U2 tour.

Door bamboe, donderdag 20 april 2006 11:54

Score: 1
foto's van u2 zijn niet 3d maar 2d.

en bij barco staat:
With 360-degree viewing angles, is ook 2d, maar je hebt niet meer last van de inkijk hoek.

Door LauPro, donderdag 20 april 2006 11:52

Score: 1
Dit vind ik zeer interssant. Stel dat men de resolutie kan verhogen en doorzichtige bollen/blokjes kan gebruiken en je maakt een cuub, dan kan je al een heel serieus 3D beeld weergeven. Dus met diepte en alles. De voxels (3D 'pixels') die niet aan zijn dan transparant.

Probleem zal blijven hoe je de kabels weg werkt, wellicht dat er ook transparante geleiders zijn? (zonder veel verlies dan welliswaar :+ ).

Ik zie veel mogelijkheden voor video conferencing.

Door RuL0R, donderdag 20 april 2006 12:02

Score: 2
dan kan je al een heel serieus 3D beeld weergeven. Dus met diepte en alles.
Dat is wel een beetje de definitie van een 3D beeld ja...

Door LauPro, vrijdag 21 april 2006 10:38

Score: 0
Zo bedoel ik het niet, er zijn ook systemen die '3D beeld' pretenderen weer te geven maar feitenlijk gewoon 2D zijn. Het woord 'beeld' is in principe altijd al een twee-dementionale weergave. Wellicht is 3D-omgeving een beter woord?

Door Thorchar, donderdag 20 april 2006 12:58

Score: 0
@Laupro:

Dit is al goed mogelijk hoor, het is via polymeren mogelijk om transparante geleiders te maken, een volledig transparante SMD RGB LED erop moet ook geen probleem zijn.

Het probleem is alleen dat als je een blokje van zeg 3" bij 3" bij 3" wil en een resolutie van 320x320x320 (een beetje fatsoenlijk om iets weer te geven) je op 32 miljoen voxels zit en dus op 32 miljoen volledig transparante SMD RGB LEDs. Met een beetje geluk kun je de kosten bij massa productie terugbrengen tot 2 euro per LED, je zit dan dus al aan 64 miljoen voor de LEDs alleen.

De gehele behuizing er omheen inclusief transparante geleiders, controle systemen etc zit je snel aan 100 miljoen euro totaal te kijken....

Als je een lagere resolutie pakt en dus de voxels verder uit elkaar zit moet je weer een hogere lichtopbrengst hebben wil je er nog iets van zien, dit maakt de prijs van de geleiders en de LEDs weer hoger en dus kom je op een soortgelijk bedrag uit.

De techniek is er dus al wel, maar de praktische toepassing is momenteel gewoon veel te prijzig om nuttig te zijn. Daarnaast is natuurlijk de vraag wat je zou willen met een 3D scherm, het ziet er leuk uit en is een geweldige gadget, maar echt nuttig is het niet.

Door Skit3000, donderdag 20 april 2006 13:48

Score: 0
Of je maakt gewoon een array met (mat)glazen knikkers en schijnt daar met een laser op zodat de knikkers oplichten. Heb je geen draden e.d. meer nodig en dan blijft de boel toch transparant :)

Door Thorchar, donderdag 20 april 2006 15:43

Score: 0
Want jij hebt een speciale laser die wel door sommige knikkers heen gaat maar niet door andere?

Enne matglas noem ik nou niet transparant...

Door omixium, donderdag 20 april 2006 20:33

Score: 0
je kan ook 2 stralen met elkaar laten kruisen, krijg je op het kruispunt een lichtpuntje.
Hoe denk je dat de regenboog er zo uitziet? is gewoon een interferentiepatroon in fullcolor!

Voor 3D (hologram) display's zie ook deze link.

Door killercow, vrijdag 21 april 2006 21:31

Score: 0
Een regenboog een watte?

voor zower ik weet (en ja ik heb er eens een week aan gespendeerd, ziet een regenboog eruit als een regenboog omdat de verschillende lichtstralen van de zon achter je, zich naar de regen druppels in de wolk voor je schijnen, en dan in de regen druppel 3 hoeken maken, waarna ze bij uitgang rischtnig jouw ook gesplits worden door de brekings index van water naar lucht.

Omdat je nu eigenlijk naar een miljard kleine prisma's kijkt die allemaal licht uit een punt krijgen zie je dus een inversed prisma kleuren spectrum jouw kant op komen. de regenboog dus.

waar jij die tweede straal vandaan haalt zou ik graag van je willen vernemen, de maan misschien?

Of ben jij z'n oude griek die denkt dat er lichtstralen uit je ogen komen? (en je er dus twee hebt? )

Door Ramzzz, donderdag 20 april 2006 11:55

Score: 1
OK 't is wel errug low-res :P

Ze blijven wel leuke dingen verzinnen bij de ETV. Dat Tetris was bijzonder gaaf om te zien. En het betrof toen best wel krachtstroom, om alle lichten van alle verdiepingen snel te schakelen...

Door concho, donderdag 20 april 2006 11:58

Score: 1

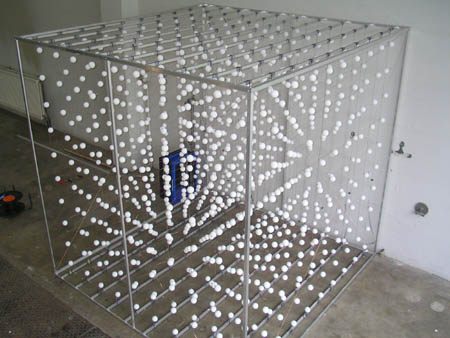

De foto hierboven is voor de goede rekenaars onder ons, 1/8e van het totale display.
En voor de mensen die niet goed in kunnen schatten hoe gigantisch een blok van 4*8*2 meter is en wat voor indruk 8000 individueel aanstuurbare LED's maken!!!

Kom zondag even kijken in Delft!! Of kijk tenminste even naar het nieuws of in de krant!!!

http://www.eeuwlustrum.nl
http://lustrum.etv.tudelft.nl/index.php?page=stunt

Door KnetterGek, donderdag 20 april 2006 12:09

Score: 0
Sorry maar de resolutie is natuurlijk poepie laag zo heh. indrukwekkend misschien, maar zinnig niet. Je kunt beter de resolutie oppeppen, dan ziet het er wat leuker uit en trek je veel meer bekijks.

Door concho, donderdag 20 april 2006 12:30

Score: 1
Het is idd geen HDTV, maar het project blijft indrukwekkend.
En om een hogere resulutie te krijgen zou de complexiteit minimaal verdubbelen.
Dat gecombineerd met ze "zinvolheid" van het project, is dit een goede keuze geweest als het gaat om resolutie en afmetingen.

Ik heb verschillende spelletjes en animaties zien draaien op deze kubus en ik moet zeggen dat het echt leuk is om naar te kijken en onverwacht moeilijk is om te spelen.
Het zal waarschijnlijk geen concurent van een Xbox360 of PS3 worden en daarom blijft het ook een uniek project!

Door Parabellum, donderdag 20 april 2006 12:55

Score: 0
Laten we niet vergeten dat dit pas het begin is van een nieuwe techniek en die alleen door de loop der jaren verfijnd kan worden ;)

Ik denk nog even terug aan mijn videokaart, een Mirage 1MB, kijk even waar we nu staan. Maar zo gaat dat toch met alle technieken ? Concepten ontwikkelen, werkbaar maken en dan verfijnen voor andere toepassingen ?

Philips is wat dat aan gaan al verder met zijn 3D LCD schermen, die volgend jaar op de markt komen. Ben benieuwd wat dat voor uitwerking heeft.

Door traxopia, donderdag 20 april 2006 14:10

Score: 1
Sorry hoor maar dit is geen nieuwe techniek en al helemaal niet de toekomst.

nieuw? pingpong balletjes?
toekomst? een kubus van 3 bij 3 in je huiskamer om 3d tv te kunnen kijken?

denk t niet. De toekomst voor 3d zal toch wel iets plats zijn dat 3d simuleert of iets al een holografische projectie.

Door fiat power849, vrijdag 21 april 2006 09:09

Score: 0
Volgens mij is er nooit beweerd dat dit de toekomst is, beste vriend. En ik kan ook niet terugvinden dat dit een nieuwe techniek is. Bovendien heeft men iets groots willen laten zien en kan je iets dergelijks ook bouwen in een kubus van 1x1x1 meter of zelfs nog kleiner

Door Spidaman_, donderdag 27 april 2006 02:20

Score: 0
Nope.. REAL 3D is in the making.. En de Japanners hebben het weer voor elkaar.. Ookal moet je toch wel ff een brilletje op.. maar dan ter bescherming van je ogen denk ik..

http://www.engadget.com/2...-real-3d-image-projector/

Als we dat nog mogen meemaken.. mogen we blij zijn dat we leven.. ;)

Door Mar-cell, donderdag 20 april 2006 12:58

Score: 2
Probleem is ook dat je er minder moeilijk doorheen kunt kijken als ze er meer kerstballen inhangen...

Het lijkt me nu al lastig om iets in te schatten dat een paar laagjes diep getoont wordt.
