Steam wist ons te melden, dat er op Yahoo! Finance een nieuwsberichtje opgedoken is onder de categorie van AMD. Het gaat hier om een zeer kort berichtje met een link naar een foto, waar een 4-way serverboard op afgebeeld staat, dat geschikt is voor een quad AMD Opteron systeem. Het plaatje was helaas een beetje brak, maar we hebben geprobeerd het een beetje op te poetsen. Schematisch gezien ziet de topologie van een 4-way SledgeHammer platform er uit zoals je achter deze link kunt zien. Klik op onderstaande foto voor een grotere versie:

AMD quad Opteron moederbord

Lees meer over

Gerelateerde content

Alle gerelateerde content (33)

Reacties (130)

Reactiefilter:-11300126+195+218+34
Moderatie-faq Wijzig weergave

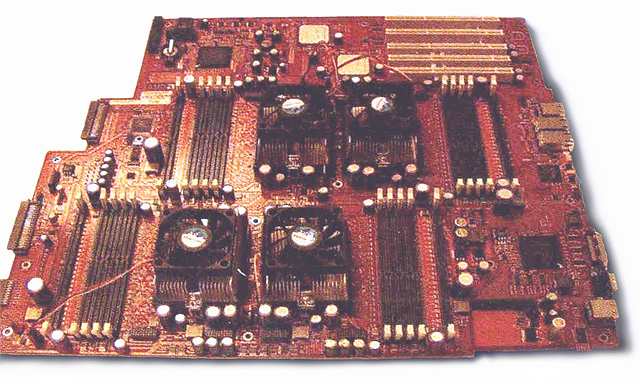

Je ziet links de reflectie van het fototoestel, en rechts juits alle aanluitingen/poorten en boven de pci sloten. De stickers op de koelers zijn overal wat anders en de kleuren van de heatsinks verschillen. Er zijn heel veel verschillende onderdelen op het board.
Ik denk niet dat dit fake is, of dit is een échte pro in photoshop 8-)
Indeed, te veel 'echte' licht invallen - draadjes naar de CPU koelers en nog veel meer.... Maar als het dan TOCH een fake is, Dan is de enige manier met KARTON en een hand-vol met onderdelen voorzichtig op dat karton lijmen - Alsnog MONNIKEN werk maar iig wel de mooite waard om een FLINK aantal mensen in rep en roer te brengen.

Alleen een beetje vroeg voor 1 April....
Nu nog een kast waar het inpast, yeez....

Ziet er op zich wel knus uit, water-blokken op de CPU's en ik heb nog wel een plekje in een keukenkastje over... Voor warm water starten we dan 4x seti op :+
Zulk soort boarden passen uitstekend in bijv. vele compaq kasten :)

Voor zwaardere servers worden de boarden vaak niet aangepast aan de kast, maar de kast aan de moederboarden.

ijzer wat anders buigen is doorgaans stuk goedkoper dan layout ontwikkelen die het moederbord 2x zo duur maakt in productie :)
Dan moet deze kast dus zijn aangepast om aansluitingen aan de voor en achter kant te hebben want wat ik zo op de foto zie zijn aan de linkerkant aansluitingen en aan de rechterkant de uitgangen van de legacy devices :?
Nee joh! Kan gewoon in een kast met aan 1 kant aansluitingen. Die aansluitingen die jij aan de andere kant ziet zijn voor SCSI. Dit bord heeft SCSI controllers on-board zoals veel high end server bordjes.
Voor een externe SCSI aansluiting wordt een extra kabeltje mee geleverd dat je op zo'n metalen plaatje aan de achterkant van je kast kunt vastschroeven.
wat dacht je van de voeding voor 4 AMD procs?
net gelijk de voeding voor 8 Alpha EV68's ofzow, voor deze klasse is dit niks abnormaal
LOL!
HermanC's nieuwe badgeiser!! :D
Dit moet haast een fake zijn lijkt me. Is het bijvoorbeeld logisch om de memory-sloten op 4 plekken neer te zetten? Lijkt me niet handig. :?
Voor de Opteron is dat juist wel handig. Iedere processor heeft z'n eigen geheugencontroller. Als al het RAM op één plaats moest zitten zouden de verbindingen veel langer worden en elkaar kruisen enzo, en dat geeft niet zo'n leuke effecten voor de stabiliteit.
volgens mij is dit numa , iedere cpu heeft eigen memory, maar kan memory lenen in een andere quad ( zoeen bank bij andere cpu ) dit wel met een andere latency.

Mocht dit zo zijn, dan ben ik benieuwt wel OS hierop draait , want Microsoft begrijpt volgens mij geen snars van numa ( TRU64 wel bv )
het OS moet geen snars van NUMA kennen bij Hammer, want het memory-model is ten opzichte van de software volledig "flat", net als een standaard SMP-systeem.

Je boet met een standaar systeem wel wat in aan efficienty, maarjah
Je boet met een standaar systeem wel wat in aan efficienty, maarjah
maar de x86-64 versie van Windows XP (en dus waarschijnlijk .NET server 2003) zal daar dus vast wel ook voor geoptimaliseerd zijn. Net zoals Linux en FreeBSD daarvoor geoptimaliseerd zullen worden.
Is juist zeer logisch. Elke cpu heeft nl. zijn eigen geheugen. En het pad van de cpu naar het geheugen moet zo kort mogelijk zijn.
Dat moet in verband met de timing. Elke CPU heeft zijn eigen RAM.
Gepost door Wouter Tinus vrijdag 30 augustus 2002 - 20:05

Het is een scan uit een krant, als je het origineel bekijkt. Daarom is de kwaliteit niet zo goed.
Weet iemand uit welke krant dit dan komt?

Zou ik wel graag willen weten, en kan een tweaker die in het land woont waar ze die krant verkopen (waar dat ook mogen zijn) dan even een iets scherpere scan voor ons maken :?

Valt me toch op dat nergens staat uit welke krant 't komt..

Of zie ik het weer gewoon over het hoofd?
idd :))

en ik meen dat ik die foto het eerst online heb gezet :D (zie maar in die thread op aces, en zoek naar Bart Swinnen :p
Volgens mij uit een Fins(e) krant/blad

Verder dan dit kan ik het niet terug vinden:

http://www.muropaketti.com/
Zo brak als ie is lijkt het me een fake :)
Het is een scan uit een krant, als je het origineel bekijkt. Daarom is de kwaliteit niet zo goed.
uhuh?? Ik vind um echt overduidelijk nep, 16 geheugen banken, jahoor!!
Ze hebben gewoon 4 moederborden doorelkaar gehusseld en dit kwam eruit...
Als je goed kijkt zie je dat alle dingen dubbel/4 dubbel zijn...
Verder moet je voor dit moederbord een kast hebben die 2x zo hoog en lang is als normaal...
16 geheugenbanken is niet vreemd voor een dikke server hoor. Zeker niet voor Quad-configuraties.
Ik heb ze gezien (en mee gewerkt) met 16 tot 24 banken. Je hebt vast veel ervaring met hele zware servers.

Wel eens het moederboard van een echte dikke 4-way server gezien?
okey, het kan maar dan ziet het er niet zo uit, het zijn er idd 20, maar goed het moederbord heeft allemaal vreemde randen en hoeken, dat zie je toch niet zo snel. Nu is het niet zo duidelijk maar als je het uitvergroot (PSP, PhotoShop), dan zie je het wel.
Server boards hebben juist vaak allerlei vreemde hoeken en uisteeksels. Om maximaal gebruik te maken van een case.
Zeker de 2U en 1U modellen. En soms zie je server boarden die uit een hoofdplank bestaan met meerdere riser boards waar de CPU(s) en/of geheugen op zitten met weer een apart board voor de PCI sloten bv.

De Compaq Professional Workstation 6000 / Proliant 2500 PPro is er zo een. Meerdere boards die samen een geheel zijn.

Dat jouw ATX planken nou rechthoekig zijn.
16 geheugenslots weldegelijk, die 5de iedere keer is voor een voltage regulator module voor het RAM

(2 slots per channel per CPU dus)
Ik vind het niet echt overdreven nep, er is namelijk een Quad Xeon moederbord wat tot 24GB aan werk geheugen kan hebben.
20 geheugenbanken als je net ff verder kijkt. En de Opterons hebben per CPU een eigen geheugencontroller ( in de CPU ingebakken ) wat gelijk verklaard dat de geheugenbanken per CPU ook steeds dicht in de buurt van die CPU gepositioneerd zijn.

Verder is het niet bepaald de bedoeling om dit in een standaard ATX kassie te proppen, maar dit hoort eerder thuis in een 3 of 4U 19" rack. Als je wel es een echt serverbord van dicht bij had gezien, dan had je gezien dat de layout niet zoveel anders is als die van de andere borden. Het enige dat mij verbaast is de plaatsing van de koelers. Normaal zitten in server grotere koelblokken die 90 graden gedraaid zijn t.o.v..wat je op de foto ziet en die dan door 1 of 2 hele grote fans en een fanduct gekoeld worden.
men is er bij AMDZone ook niet helemaal zeker van (vaag) http://www.amdzone.com/#5

alleen een Duitse site geeft volledig verslag (geen pics).
http://www.hartware.net/press.html?id=459
maar is dan wel 'oud' nieuws, was al in juni gepost....

AMDs eigen uitleg, cq. schema voor productie,...
http://www.amd.com/us-en/assets/content_type/DownloadableAssets/Optero n_Press_Preso2.pdf
Ofwel komt er dus wel, maar is er nog niet......
Zoom eens in op het schroefgaatje tussen de bovenste 2 processoren. (rechtsonder in de hoek bij de cpu die linksboven zit)
Volgens mij is dit een fotosoepje hoor...

[edit]
Erg overbodig ja, bij nader inzien denk ik toch dat het echt een foto is.
Wat ik ook al op IRC zei toen ik die pic zag:
"Waar is/zijn de powerconnector(s) ?"

Vergeten erbij te soepen? :+
Voor een moederbord van deze omvang is het onmogelijk om genoeg stroom te trekken uit een ATX voeding, dus zoeken naar de standaard 24-pins connector is sowieso overbodig. Er wordt zo te zien een speciaal ontworpen systeem gebruikt om het ding van stroom te voorzien, en het zou goed kunnen dat dat aan de achterkant gaat, of via een module die er opgeklikt moet worden (bijv. rechtsonder) maar er voor de foto af is gehaald.
Hmm, ff gekeken, en inderdaad, bij een quad xeon mobo is dat ook het geval :) http://www.tyan.com/products/html/thundergche.html

Wat me verder opviel was dat er dus losse dimm sloten op zitten en geen memory riser, wat gewoonlijk is bij een quad mobo... maar dan is er natuurlijk weer het geval dat opterons hun eigen memory controller hebben, en dat dan de banen te lang kunnen worden enzo...
Nee maar nu FF serieus...

Staar die processoren niet iets te dicht op elkaar?
als ik de lay-out zou moeten ontwerpen zou het geheugen met de processoren van plek moeten wisselen.
Niet alleen vanwege de warmte, maar ook vanwege het gewicht van 4 van die zware dingen op 1 plek van het Mobo...
Het is juist de bedoeling dat de processoren dicht bij elkaar staan zodat de HT-lijnen die de communicatie tussen de processoren verzorgen niet te lang worden.
Als je dus geheugen en CPU's omdraait moeten ze die HT-lijnen ook nog een keer midden door alle draaden van het geheugen trekken.
Met een extra schroefje vast zetten lijkt mij dus makkelijker dan het spul omdraaien.
Ja dat is interessant...

Vandaar dat ik zit te wachten op het 1e moederbord dat een cilindervorm heeft, zodat je de verbindingen ook via de andere kant van het MoBo kunt laten lopen!

Bijkomend voordeel is inderdaad dat je er een windtunnel van kunt maken door op de 2 open kanten ventilatoren aan-te-sluiten. :*) :*) :*)


Zullen we dit berichtje maar meteen even doorsturen naar de grote plankenbakkers?
Verzoekje: "WIJ WILLEN CILINDER MOBO'S!!!"
Waarschijnlijk is Apple de 1e die ermee vandoor gaat!

Voor de nieuwe Cyl-Mac.
niet als je naar de schematische pic kijkt...
het blijkt te kloppen


ziet er flex uit verder...
kwil wel eens zien hoe snel dat werkt ;)

[edit]
btw, in principe lijkt mij het wel fijn met Waterkoeling etc.. kan er mooi 1 groot blok op gemaakt worden...ipv een hele hoop slangen....
Helaas GEEN AGP-gleuf... Wel een 8x AGP onboard, waarschijnlijk wel een of ander goedkoop chippie. :P
zou je dit MoBOtje niet gewoon in een windtunnel kunnen plaatsen voor de koeling?


voor de AGP hoef je toch niet te gaan, want de meeste spelletjes ondersteunen toch geen multi-CPU...
Ja AAargh dit mobo is ook niet bedoelt voor een gamer denk ik zo he? |:( meer voor een server die nogal veel verschillende dingen te verduren krijgt.
Kijk maar eens hoeveel ram je er op kwijt kan :7
Misschien moeten de Hyperlink verbindingen zo kort mogelijk gehouden worden? Hoewel ze ook weer niet in een vierkant staan opgesteld, zoals op het schema.
Ik mis de AGP poort. En het lijkt wel of er linksboven een klein schakelaartje zit. Waar zou dat voor dienen?
AGP op een serverboard... ? Een onboard videochippie in de categorie S3virge is genoeg hoor..

[e] te laat :( [/e]
op de Xserve zit anders ook een AGP... nu is dit board wel op een iets andere markt gericht, maar toch.
zijn genoeg snelle 64 bit 66mhz videokaarten te krijgen... die zijn dan meestal ook beter dan een agp kaart!!! (heb vroeger nog kaartjes gezien die 4 pci sloten in beslag namen.)
Ach, missen , waarom zou je agp op een server board doen, is alleen maar duur..
Aan de andere kant, als je toch al veel poen uitgeeft maakt dat ook niet meer uit..
alsof mensen die dure apparaten kopen, niet op de kleintjes letten.
Men plaats er toch ook geen geluidskaart in?

Bij de weg,
Schematisch gezien ziet de topologie van een 4-way SledgeHammer platform er uit zoals je achter deze link kunt zien. Klik op onderstaande foto voor een grotere versie:
geeft wel een AGP 8x aan.
Serverborden worden niet gemaakt om op te gamen.
Toch wel handig als de Admin van een Q3A server gelijk mee kan gamen op z'n kachel :+
CMOS batt? beetje uit zijn perspectief getrokken....
Lijkt me de bios-batterij
En er zijn wel meer serverplanken zonder AGP-slot, grafisch deel wordt toch niet veel gebruikt..

lol, euh, ben weer de enige die dat wist te melden :+
Dat is volgens mij de bios batterij.

[edit]
te laat ;)
lijkt mij eerder de batterij te zijn, maar door de hoek waaronder de foto genomen is staat het bovenste contact precies rechtop
volgens mij ook gewoon een mooie bewerking met paint ;) , ziet er erg knippen plakken uit (waarom is et bord bv. niet gewoon vierkant), maar ja, et zal wel ooit es een keer komen. B-)
Waarom het bord niet vierkant is: zou ruimteverspilling zijn. Als alles er op zit wat er op moet zitten, waarom zou je dan extra lege ruimte gaan vullen om het vierkant te maken? Zelfs met dual PIII server-plankjes zie je dat er 'happen uit zijn':

http://www.tyan.com/products/html/thunderhe.html
http://www.tyan.com/products/html/thunderhet.html

Knippen en plakken is het ook niet, zoek maar eens twee stukken die precies hetzelfde zijn. En kijk dan naar het orgineel, niet naar de verkleinde versie in de nieuwspost.
Mooi ge-PSP't jongens.
Ik heb nog NOOIT een mobo gezien wat niet rechthoekig is, maar wat uit apparte 'lagen' bestaat, boven groter dan onder |:(
Dan heb je ook nog nooit met echte server-moederborden gewerkt.
Dat klopt ja :P
Maarja, dit ziet er echt brak uit.
Hoewel de vergroting meer één geheel lijkt.
De kleine versie leek meer uit losse delen te bestaan...
De kleine versie heeft een 'sharpen' bewerking ondergaan. Misschien daardoor.
Cookie:
Zou best kunnen ja, want ik dacht echt dat het gewoon een paar stukken mobo tegen elkaar aan geplakt waren. Maarja, nu ik die grote foto heb gezien, zie ik dat het meer op een echte lijkt :P

M.a.w. flikker deze posts van mij maar allemaal van t.net af, is slecht voor me karma :+
toch zit er wel wat in wat ie zegt. ...
Wij gebruiken Compaq ML370's. Om dat allemaal in een 19'' kast te krijgen, met de bijbehorende RAID ed., evt. redundant voedingen, en wat voor insteekkaarten dan al niet, maak compaq gebruik (net als Dell) van zij-insteekkaarten waar bijv. de PCI insteeksleuven op zitten. Enige reden hiervoor is om alles een beetje economisch in te kunnen delen.
Bij die ML370 heeft het vooral vandoen op een goeie koeling, die indeling zorgt ervoor dat elke 'kaart-sectie' een eigen koelsegment heeft. Is zo ingedeeld dat de procs (Is dual), precies aan de achterkant zitten waar een grote 12x12 fan staat te blazen.

Bij deze plank ligt alles flat-out. Gezien de enorme hitte die dit plank (zeker met AMD) zal produceren is de indeling niet echt logisch. De processoren zitten te ver van de 'achterkant' (tenminste dat denk, gezien de inpluggebeuren), naast elkaar, waardoor koeling godsonmogelijk wordt (lijkt mij). Daarnaast die fans/koelblok is wel errug simpel, ik zou daar nooit mee akkoord gegaan zijn , zeker niet de 'zware config' van deze plank.
Wel de wereld aan RAM mogelijkheden, maar wel brakke koeling.
Niemand heeft nog maar een idee wat voor warmte die Hammers gaan produceren, dus met de opmerkingen waar jij mee afkomt zijn we dus op deze moment niks.

anyway, dit is waarschijnlijk zo'n bord dat in die demo-PC's zit van op beurzen ofzow, dus het kan al zijn dat dit nog maar een pre-versie is van iets degelijks, en zelfs als dit niet het geval is, pas wanneer we iets weten over de daadwerkelijke warmteproductie van die Hammers, dan pas moogt ge gaan kankeren :p
twakers fotosoepen, die PSPen niet... dat je het even weet
elke tweaker heeft ook een vierkant brilletje en een bol gezicht zeker.........
